航空发动机轻量化支架拓扑优化结构

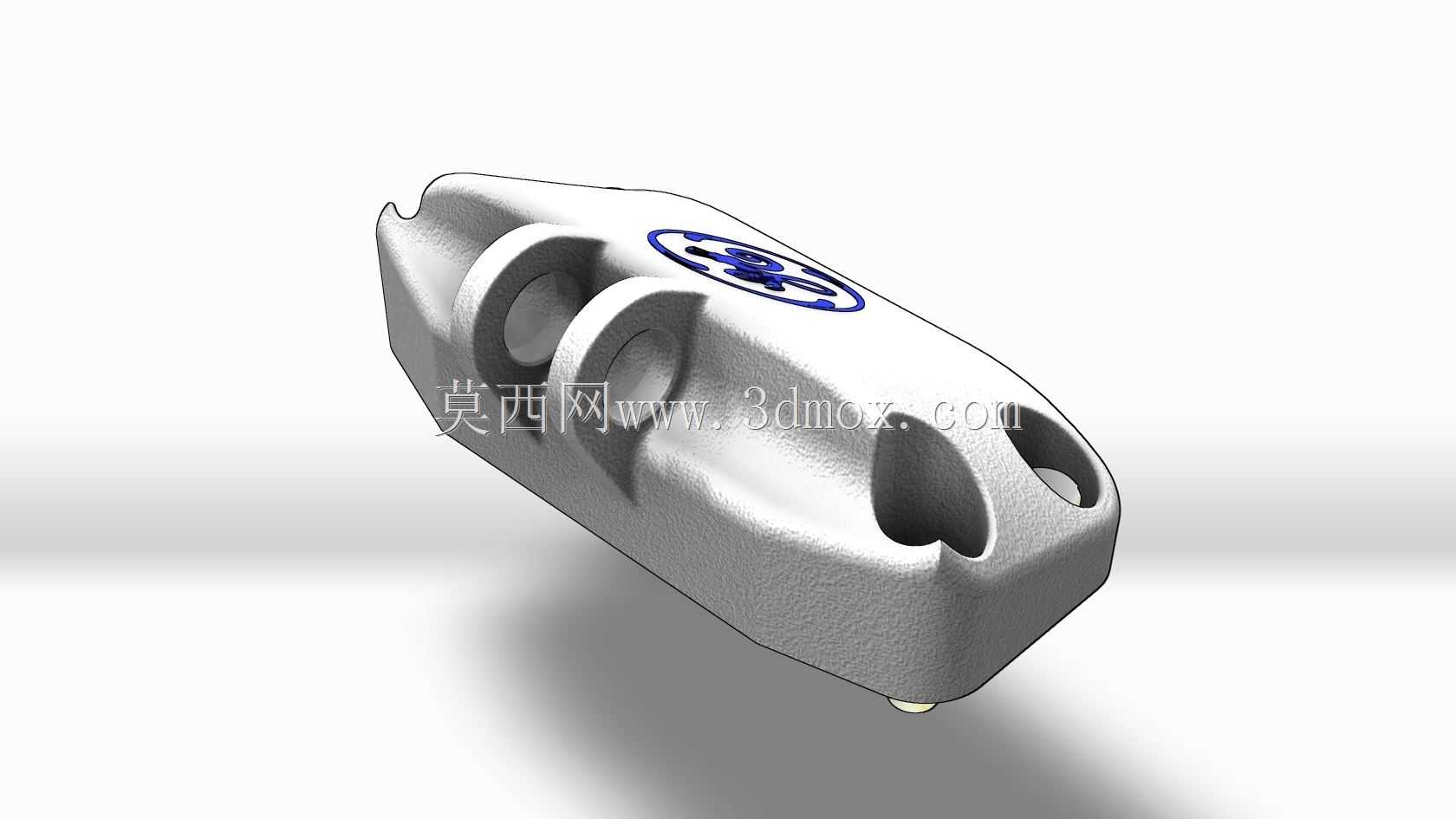

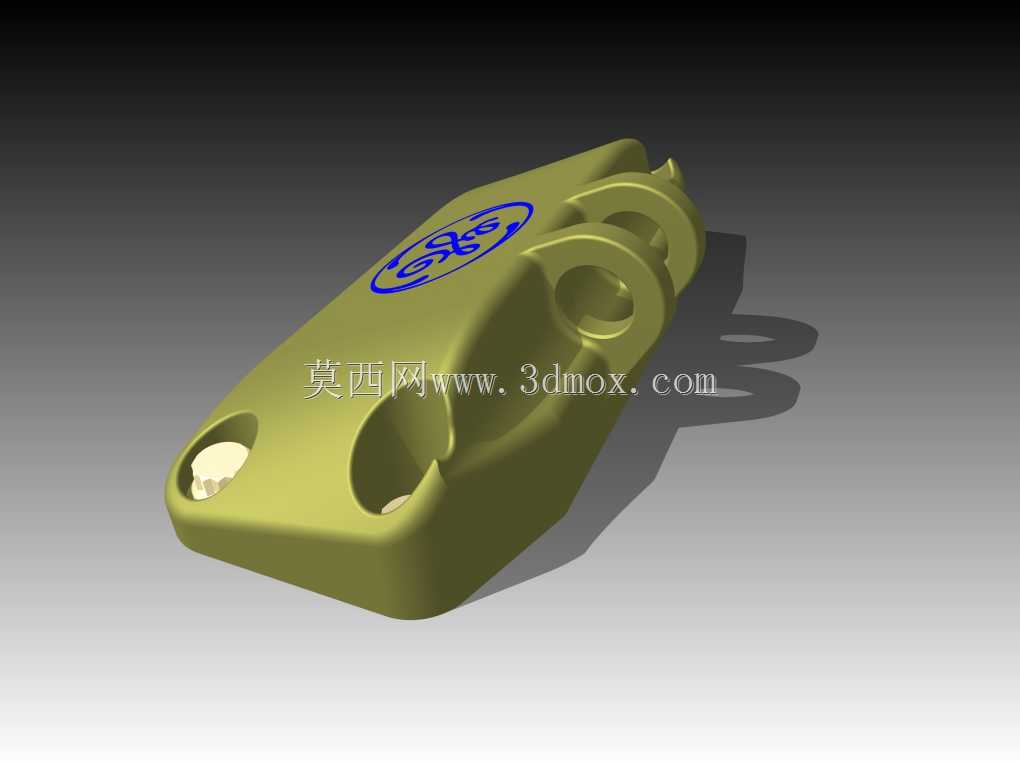

　　该承力支架用于航空发动机外部附件安装与载荷传递，在发动机短舱内部承担管路、附件机匣或传感器组件的支撑定位功能，工作环境伴随持续振动、温度交变与高过载工况。支架本体采用一体化铸造成型思路，整体轮廓随载荷路径自然延展，没有多余的平直冗余块体，外形呈现拓扑优化后典型的骨骼式生长形态：高应力区保留连续厚实的传力脊线，低载荷区域通过大尺寸镂空去除材料，在保证刚度的前提下把零件重量压到最低。

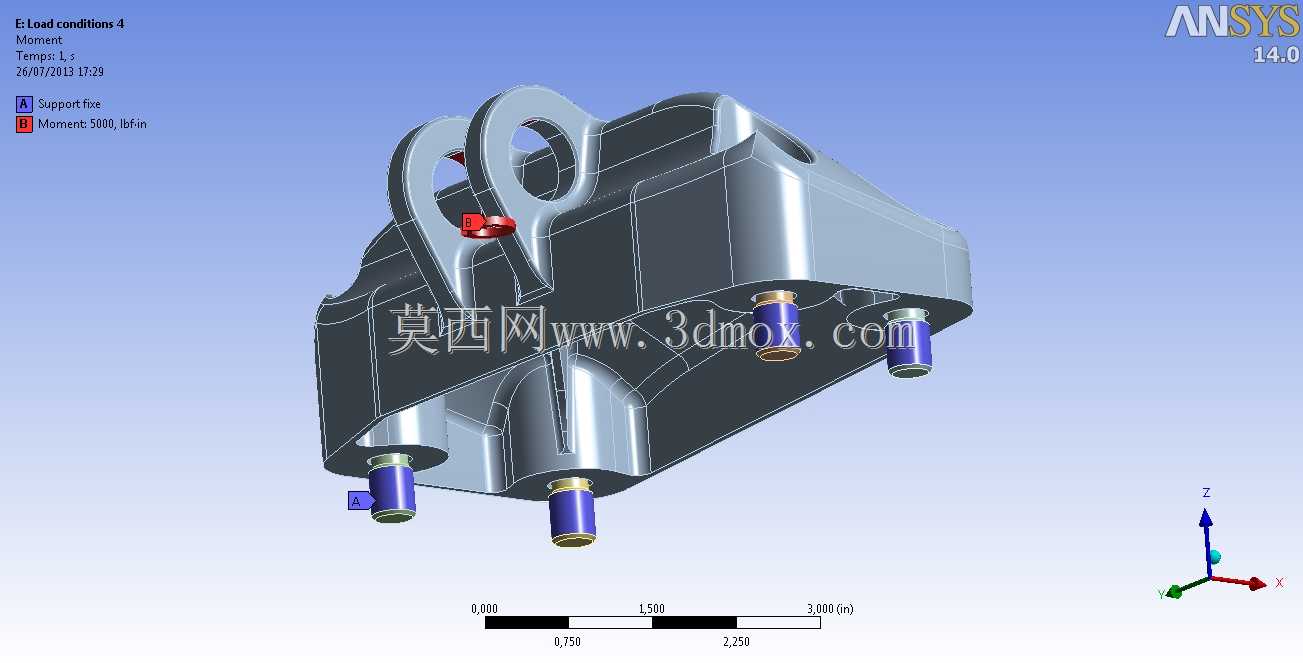

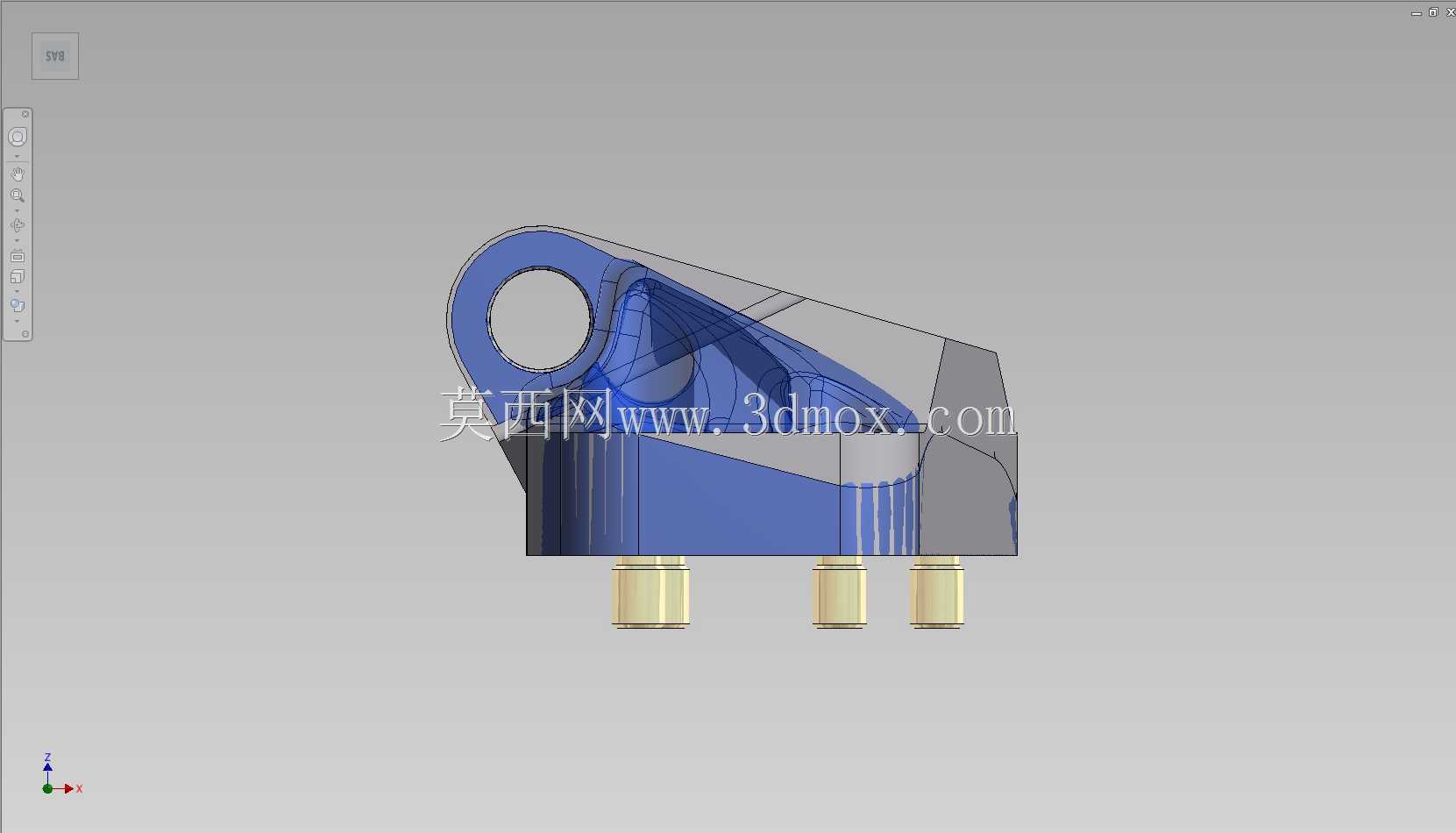

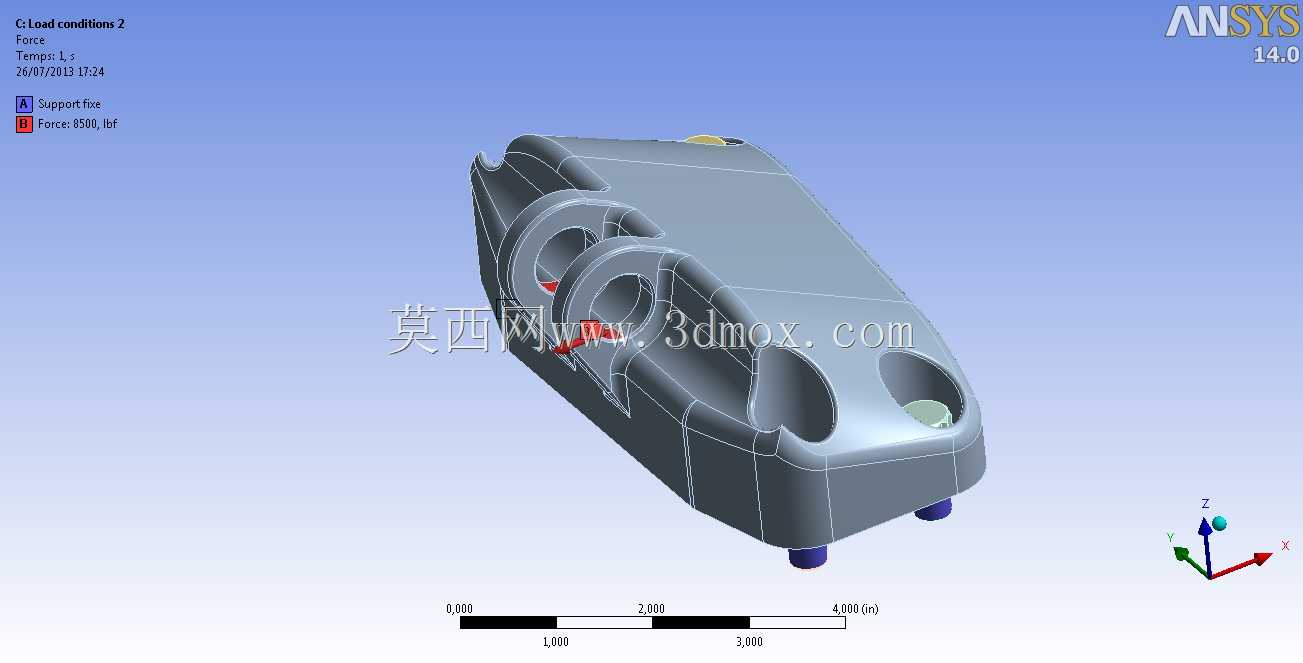

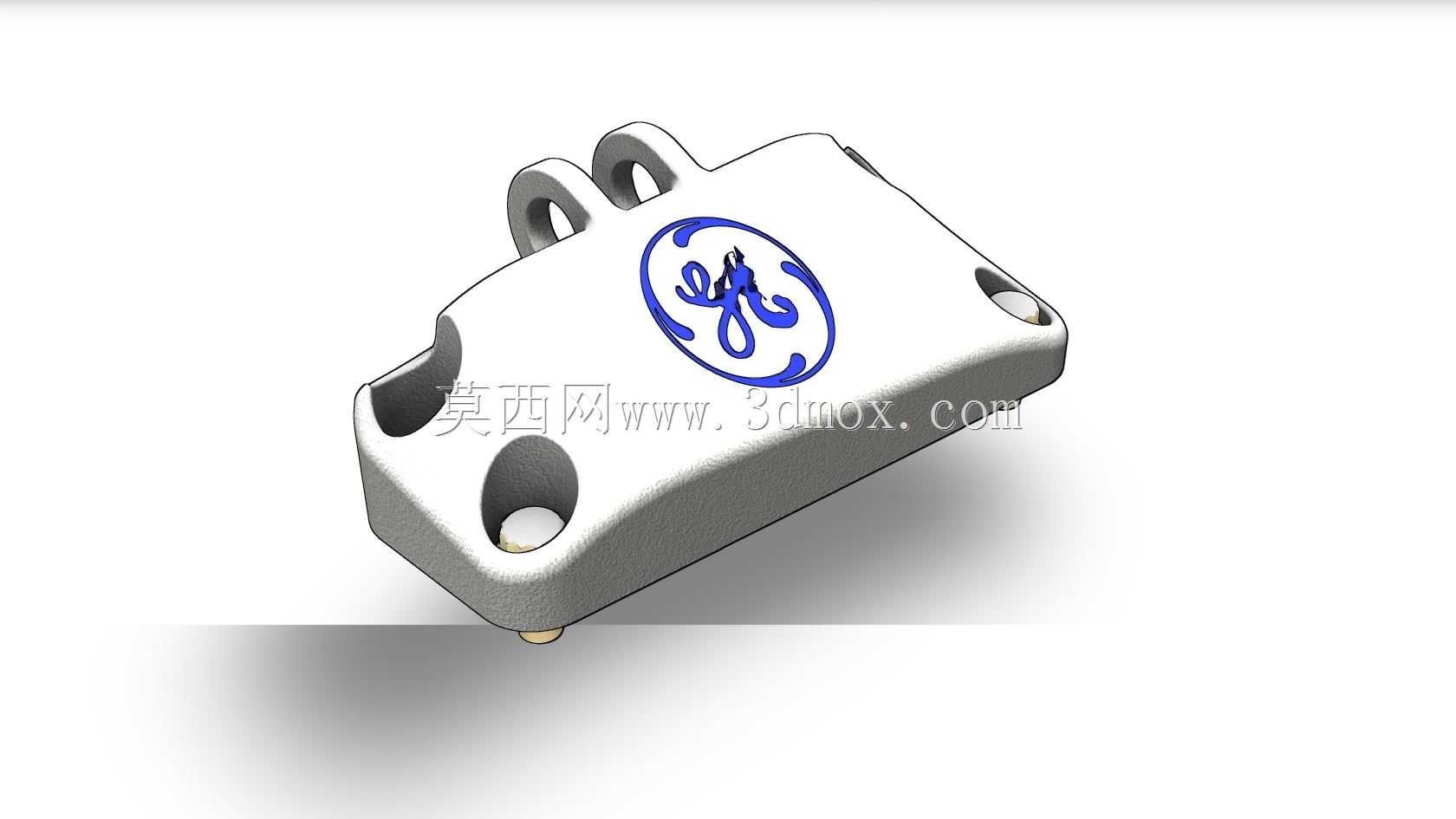

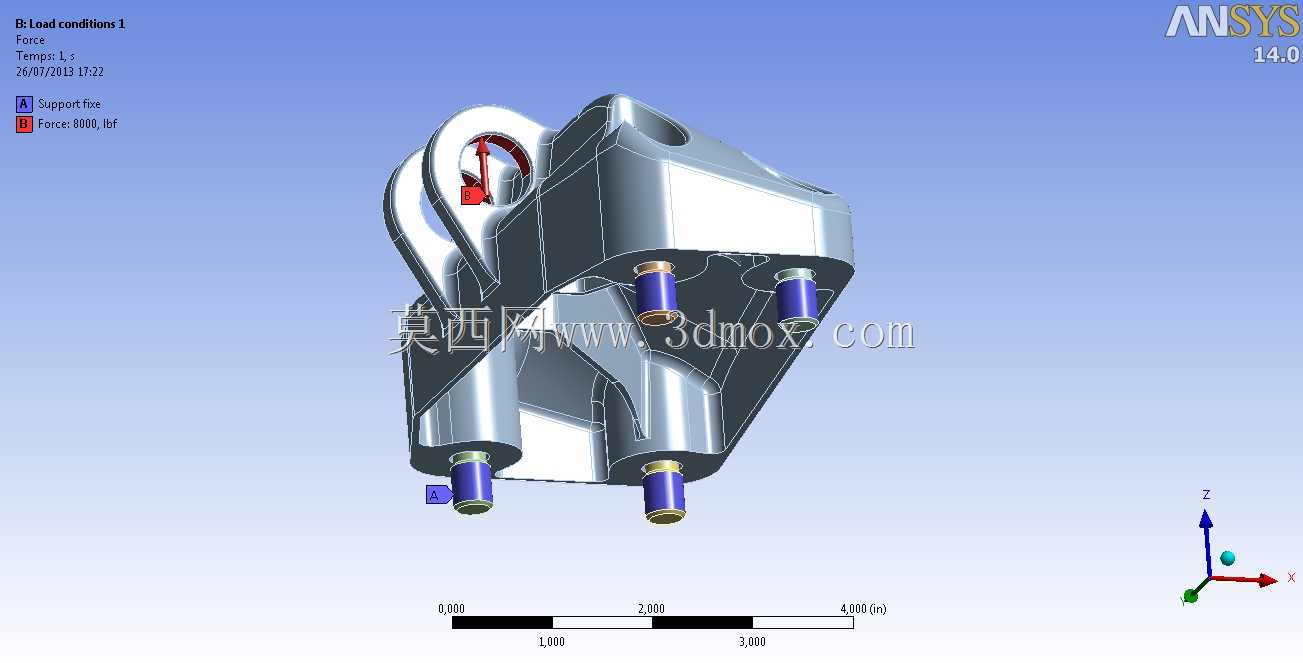

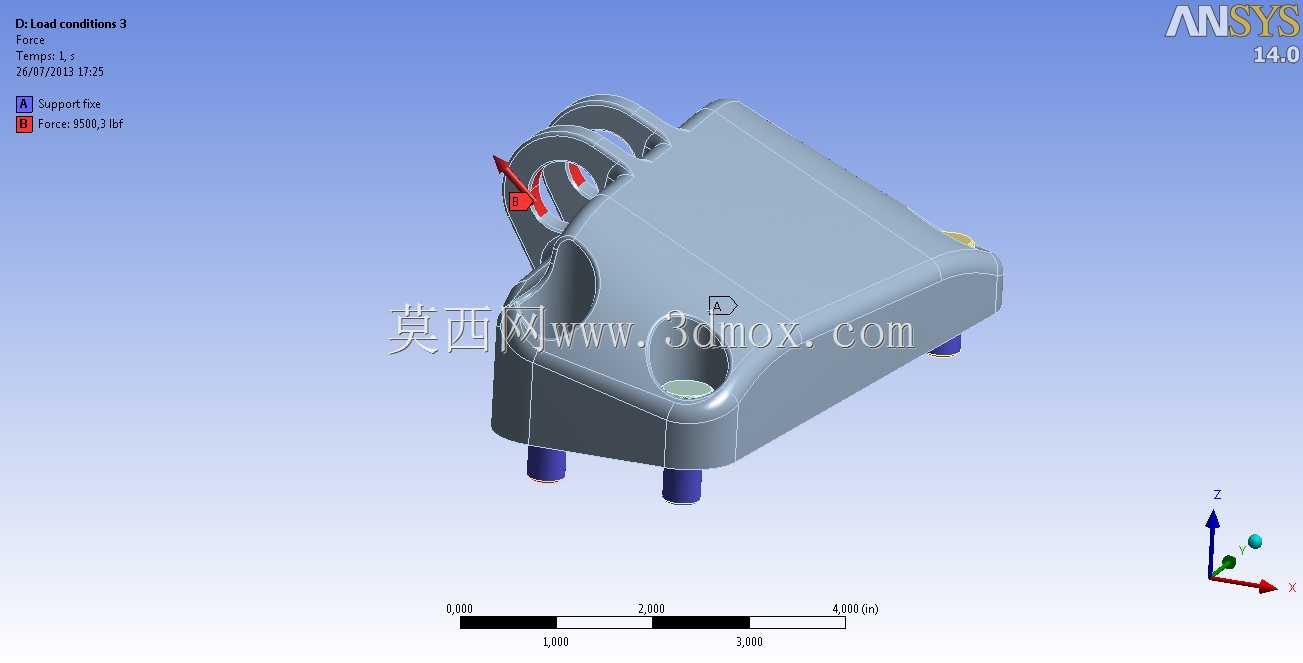

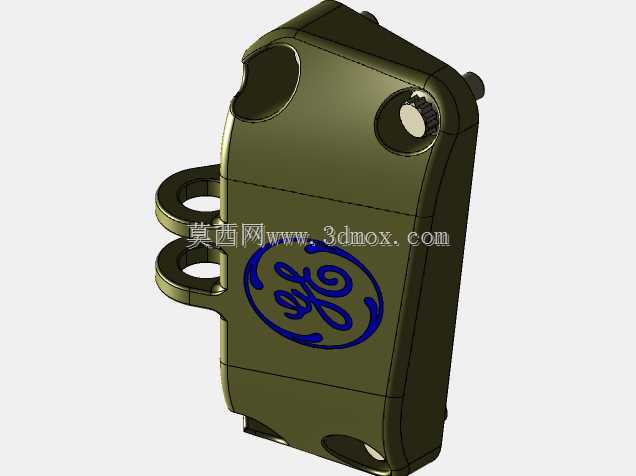

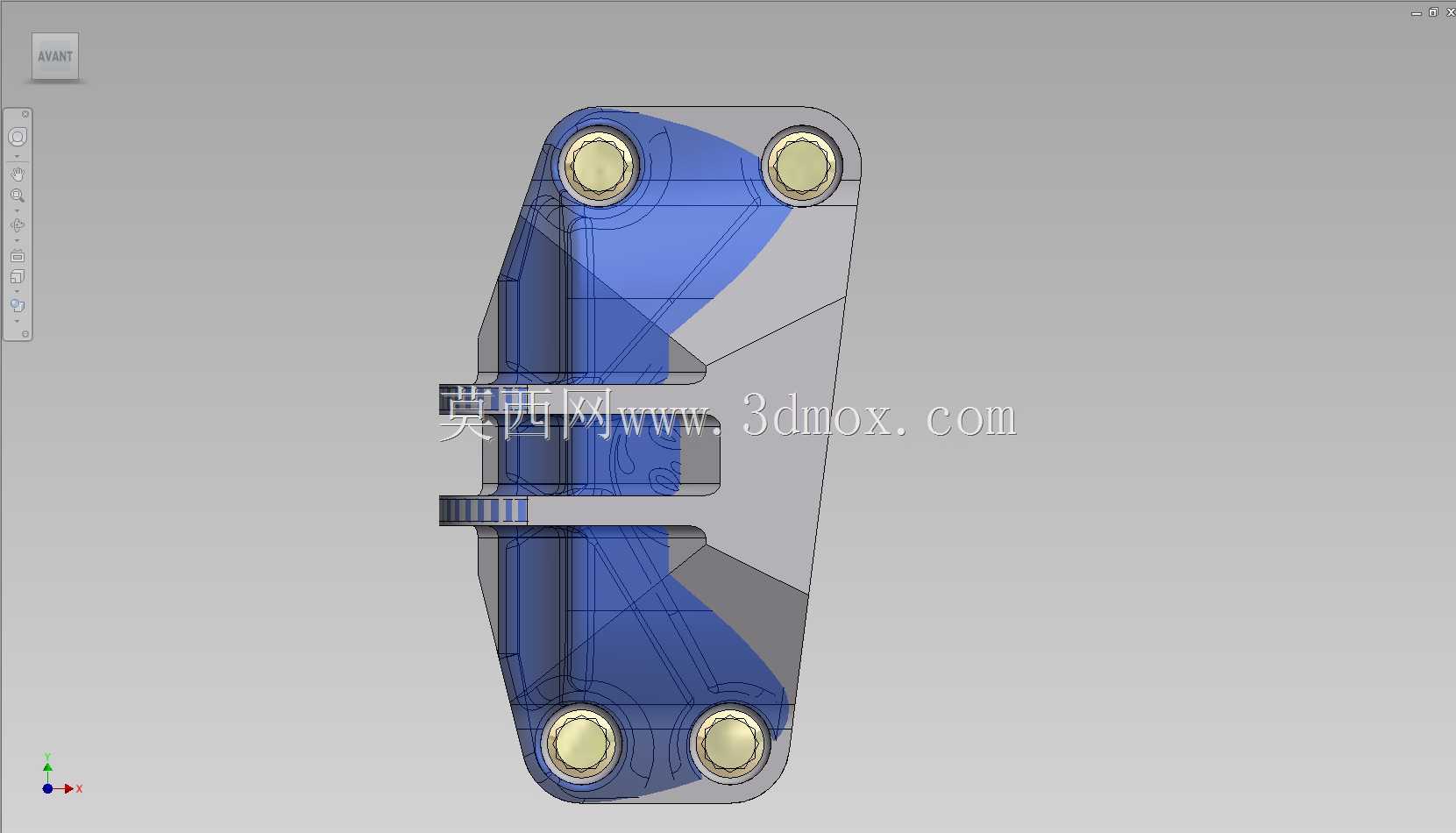

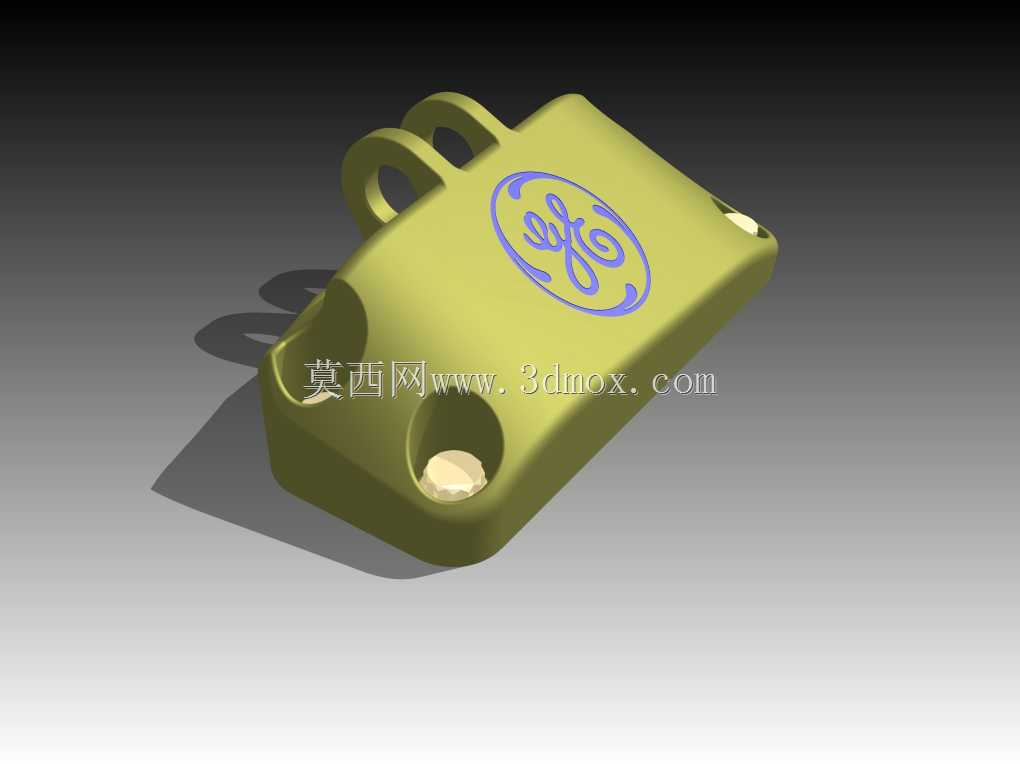

　　从安装边界来看，支架两端分布有同轴度要求较高的铰支安装孔，孔位周边做了局部加厚凸台，凸台外缘平滑过渡到主体腹板，避免螺栓预紧力在孔口形成应力集中；中部预留的圆形标识区域对应发动机附件安装定位面，底面设置的小凸点用于装配时的初定位，限制支架在支撑面上的侧向滑移。建模过程中先以两侧安装孔中心距、安装面贴合高度作为硬约束搭建基础骨架，再沿主载荷方向拉伸传力主梁，随后在腹板区域按照拓扑计算得到的材料分布结果切除非承载区，所有镂空边缘均做圆角顺滑处理，杜绝铣削或铸造过程中出现尖角裂纹源。

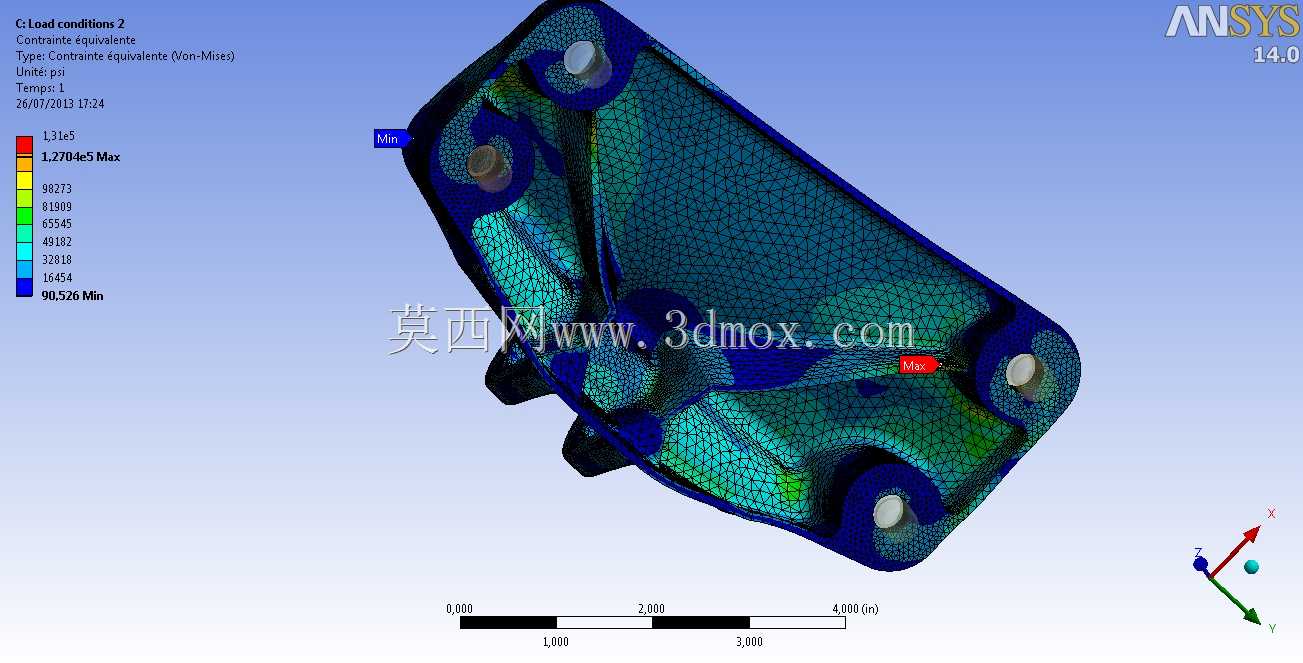

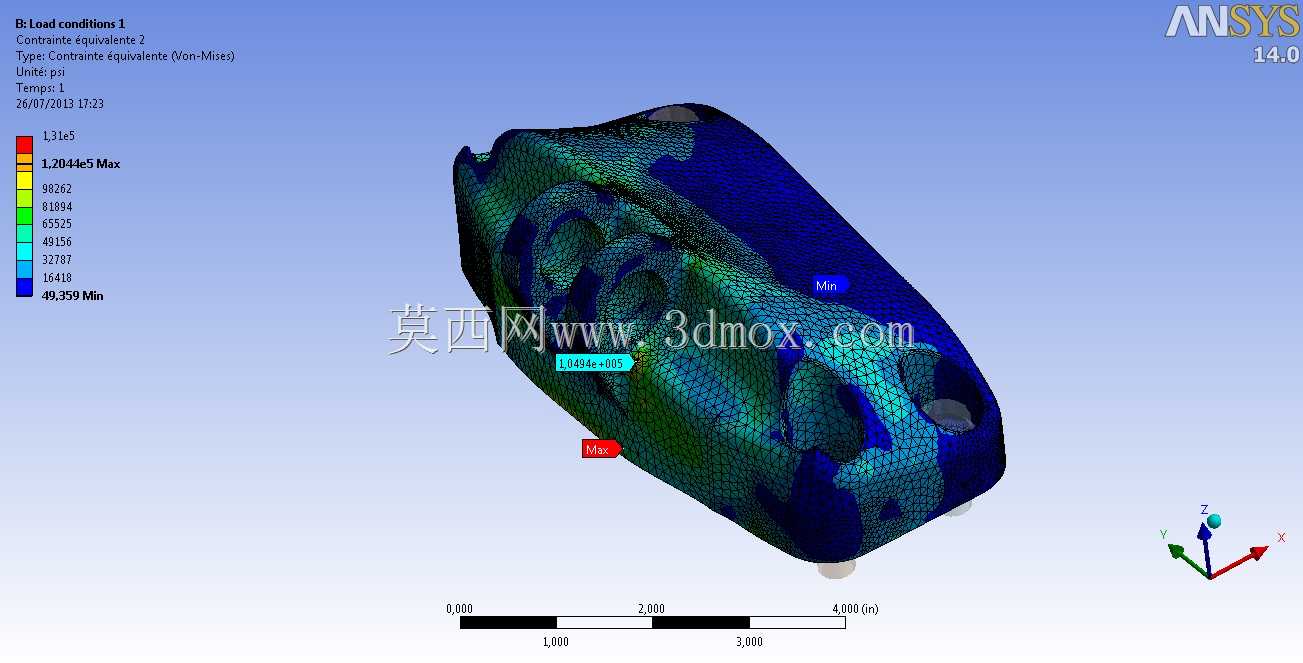

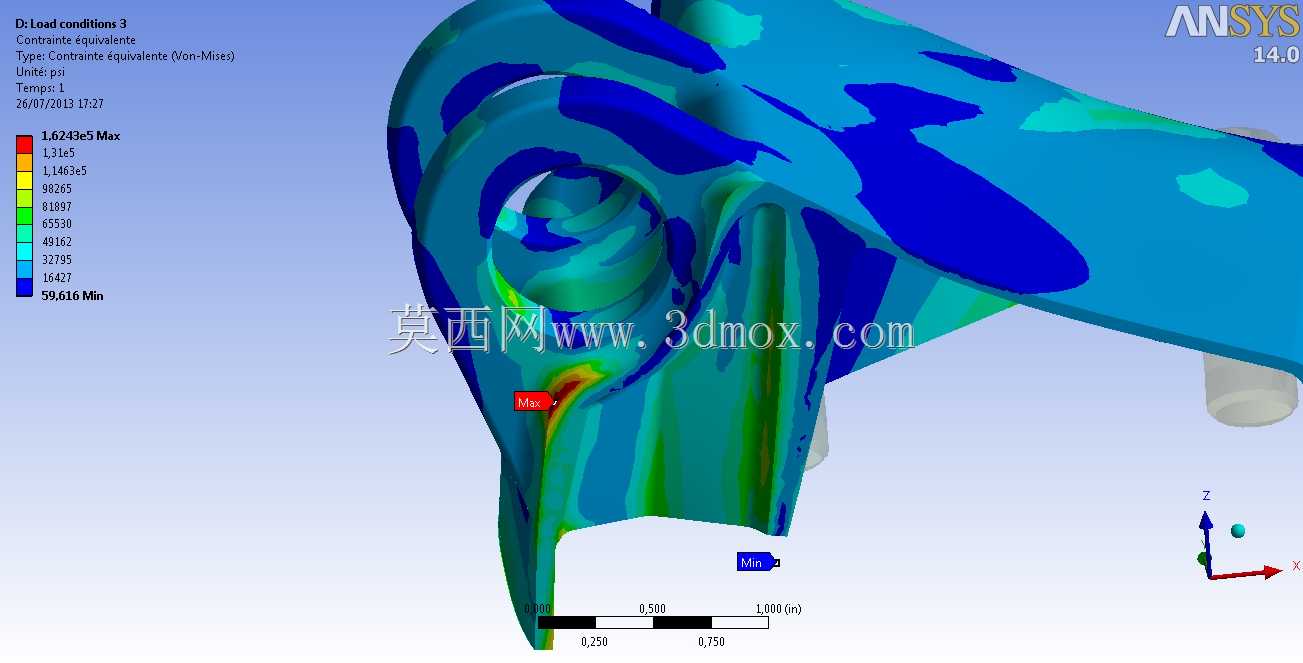

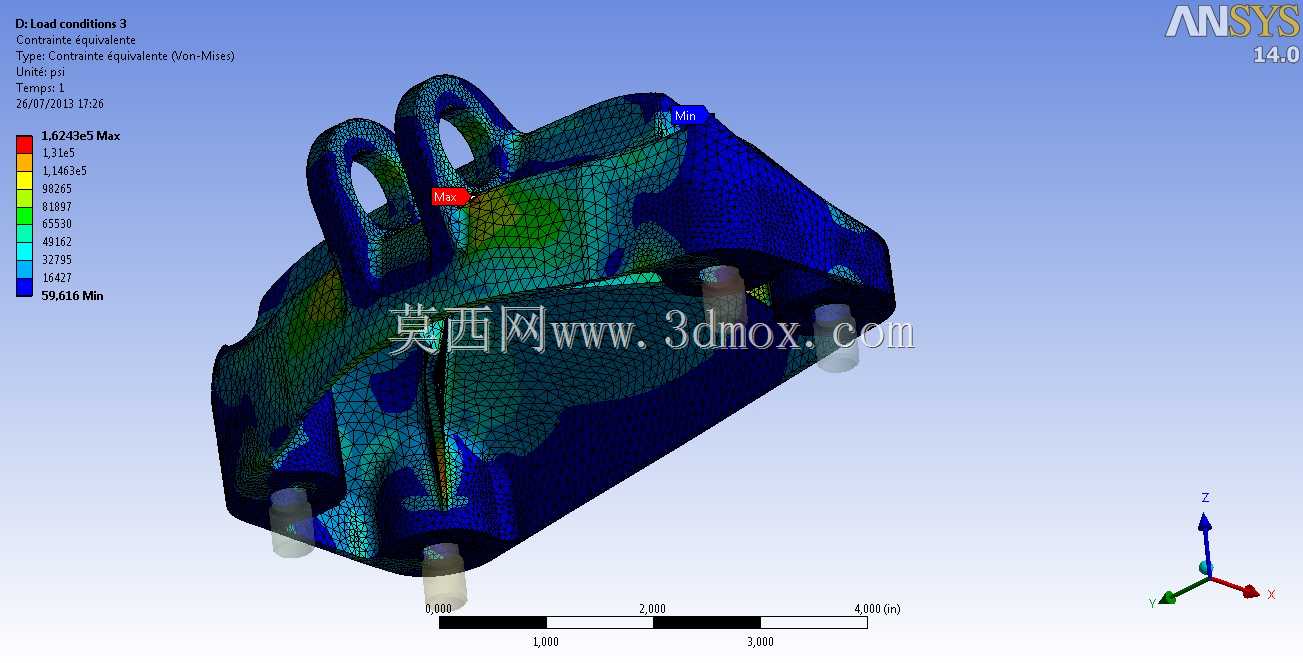

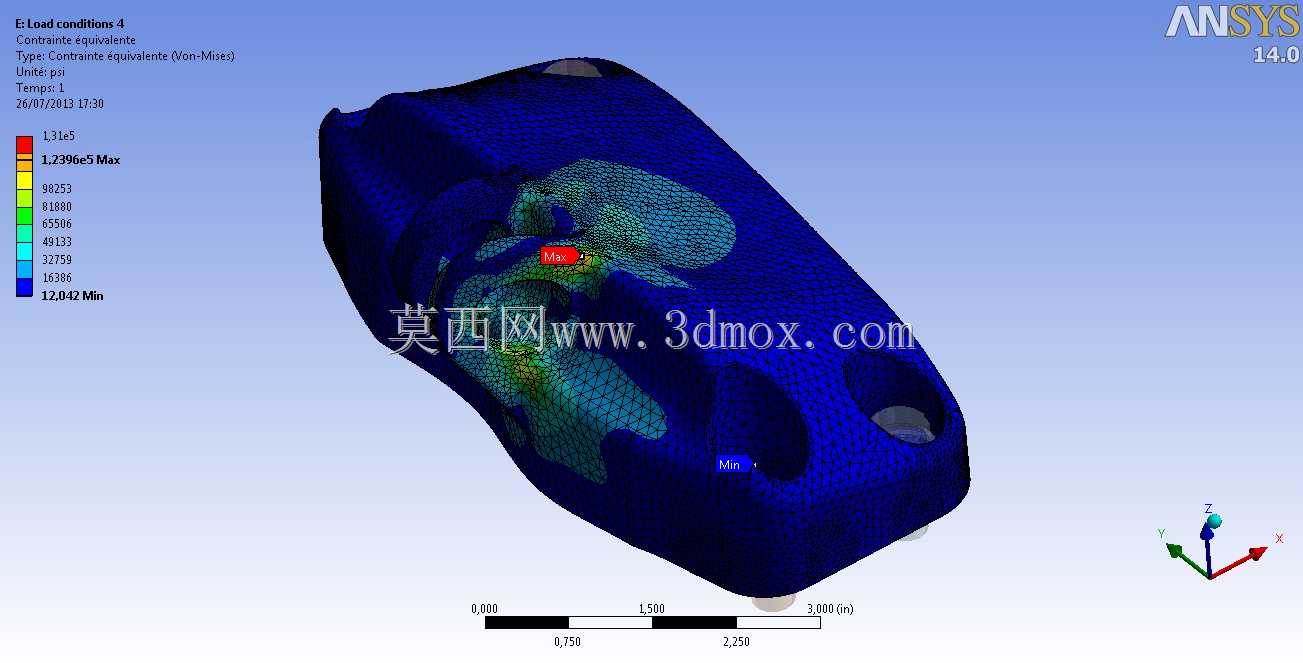

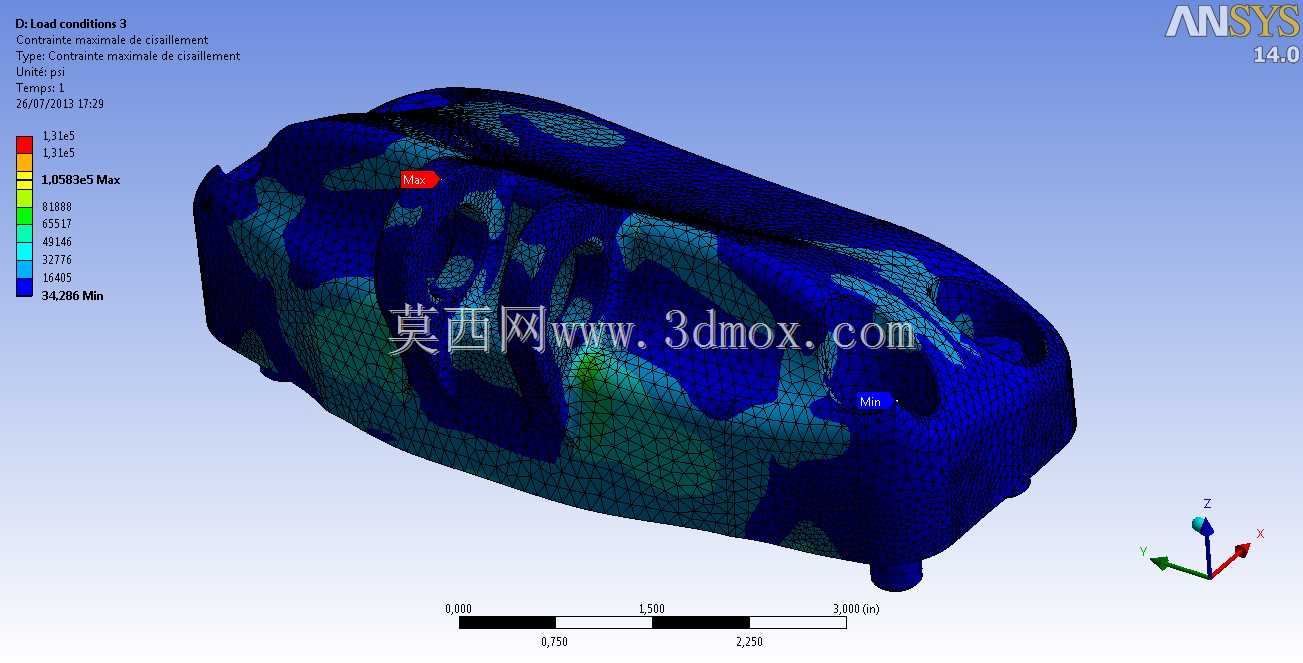

　　实际装机场景下，这类支架需要同时满足静强度、振动疲劳与重量配额三重指标：传统等厚度铣削支架往往为了覆盖安全系数过度堆料，不仅增加发动机整机死重，还会改变支撑系统固有频率，容易在发动机工作转速区间引发共振；优化后的镂空结构让支架自身固有频率避开主要激振频段，连续变截面的壁厚分布也让振动能量沿传力路径均匀耗散，孔位周边的加厚凸台可承受反复拆装带来的挤压载荷，不会出现孔口椭圆变形。外形设计上所有外表面均采用大曲率顺滑过渡，既符合精密铸造的拔模与充型要求，也减少了后续表面处理的加工余量，安装时两侧销轴孔可直接与发动机机匣支座对位穿入固定，中部贴合面压紧附件后即可完成载荷闭环，不需要额外增加调整垫片补偿形位误差，适配航空发动机紧凑的舱内布置空间。
