汽轮机叶轮转子精密三维结构设计

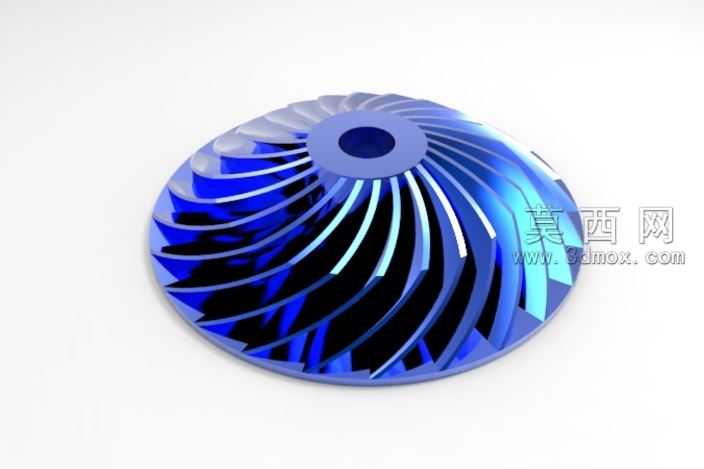

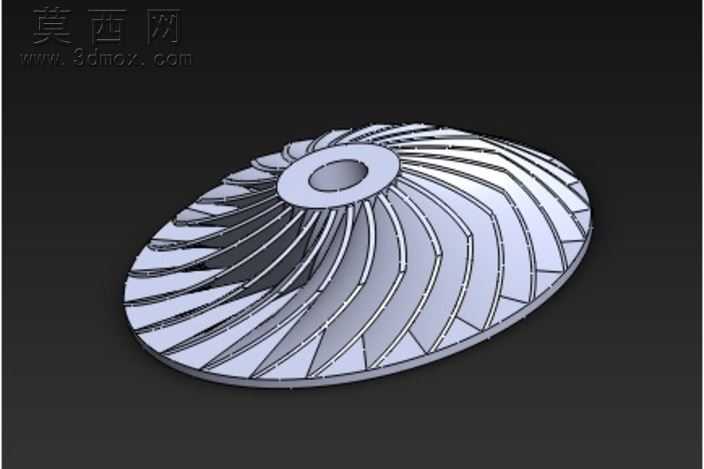

本作品为汽轮机核心动力部件转子的三维参数化设计成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循汽轮机转子的实际工程设计逻辑，以中心轮毂为基准特征，先完成中心安装定位孔的同轴度约束设计，再通过圆周阵列特征完成全部径向扭曲叶片的排布，确保每一片叶片的安装角、扭曲曲率、叶根衔接结构完全一致，保证转子整体的动平衡性能符合高速旋转工况的设计要求。模型渲染阶段采用金属质感的蓝色工程材质，模拟高温合金基材经精密加工后的表面质感，通过环境光遮蔽效果凸显叶片间的流道轮廓，清晰展现叶片从叶根到叶顶的渐变扭曲形态，还原真实汽轮机转子的流体力学设计特征。结构设计上，中心轮毂采用等厚圆盘结构，中心通孔为标准安装定位孔，可与主轴实现过盈配合装配；叶片采用后弯式扭曲设计，叶根与轮毂做圆角过渡处理，有效降低高速旋转时的应力集中问题，叶片沿圆周均匀排布形成连续的气流通道，可在高温高压蒸汽冲击下将流体动能高效转化为旋转机械能。设计过程中重点考量了转子的结构对称性，所有阵列特征均以中心轴线为基准完成全约束，避免建模误差导致的动平衡偏差；叶片型面采用放样凸台命令生成，通过多个截面草图控制不同半径位置的叶片角度，确保流道截面变化符合蒸汽膨胀做功的流动规律，兼顾气动效率与结构强度要求。模型整体结构完整，无冗余特征，所有几何约束均符合机械设计规范，可直接用于后续的有限元强度校核、流体仿真分析，也可作为汽轮机结构教学、动力装备设计参考的数字化模型使用，完整还原了径流式汽轮机转子的核心结构特征，清晰展现了这类高速旋转动力部件的设计逻辑与结构特点。
