壁挂式在线气体分析检测柜体结构

　　这套柜体结构面向工业现场连续气体监测场景，常见于化工装置区、烟气排放通道、污水处理站、锅炉房及实验室配套管线旁。设备承担样气采集后的成分分析、浓度显示、信号输出与异常提示任务，结构上需要兼顾仪表防护、操作观察、管路接入和后期维护。

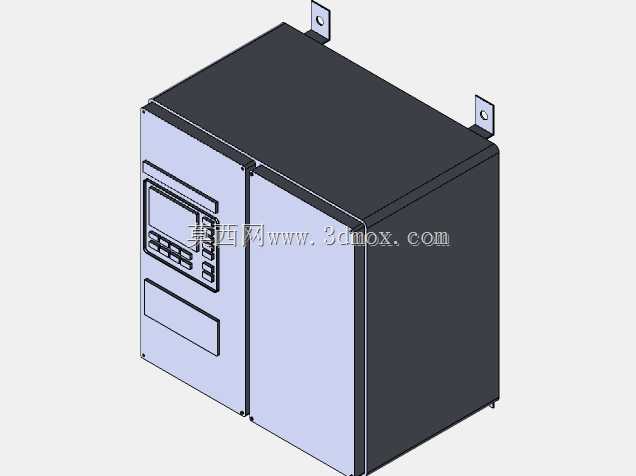

　　从三维结构看，主体采用近似长方体钣金箱体，顶部为深色盖板，正面配置浅色调门板与操作面板区域。前侧左上方布置显示屏和按键区，便于人员站立查看实时数值；下方预留长条形维护口，可用于打印单元、记录模块或内部组件检修。门板分割线清晰，右侧大面可作为铭牌、流程标识或内部分析模块的维护开启面，减少日常操作时对整柜拆装的依赖。

　　顶部两侧伸出带孔安装耳，是本结构的重要边界特征。安装耳承担壁挂固定功能，孔位需与墙面支架或预埋螺栓匹配，建模时应保证耳板与箱体顶面的连接强度，并校核吊装、维护开门时产生的偏载。柜体背部贴近安装基准面，前方需保留开门、插拔接头和操作按键的空间；侧面与上方还应考虑样气管、排气管、电缆和校准气路的走线半径，避免管路紧贴箱体锐边。

　　外形设计以紧凑落地或壁挂两用思路展开，箱体棱边采用规则折边结构，有利于钣金下料、折弯和焊接控制。正面操作区略微内凹，可降低按键和显示窗受碰撞的概率；顶部盖板与侧板形成包覆关系，能够减少粉尘直接落入接缝。对于现场环境较差的位置，门板边缘、检修口和线缆引入点还需要配合密封条、格兰头或护线套使用。

　　内部布局通常按气路、电路和显示交互分区处理。显示按键区靠近前门板，分析传感器、泵阀、流量计和过滤元件宜布置在便于抽拉维护的位置；电源端子、信号端子与气路接头保持距离，可降低冷凝水、泄漏样气对电气部件的影响。若测量腐蚀性或高温样气，柜体材料、密封件和内部支架表面处理需同步提高等级。

　　建模时需要重点控制门板开合间隙、安装耳孔距、背部靠墙距离、前面操作区高度以及外接接口位置。柜体底部或侧下方应预留管路和电缆入口，顶部耳板不能与上盖螺钉、门板铰链发生干涉。整体结构不追求复杂曲面，而强调钣金可加工性、现场安装可达性和仪表长期运行的维护便利。
