柜装凸轮式主令电源转换操作开关

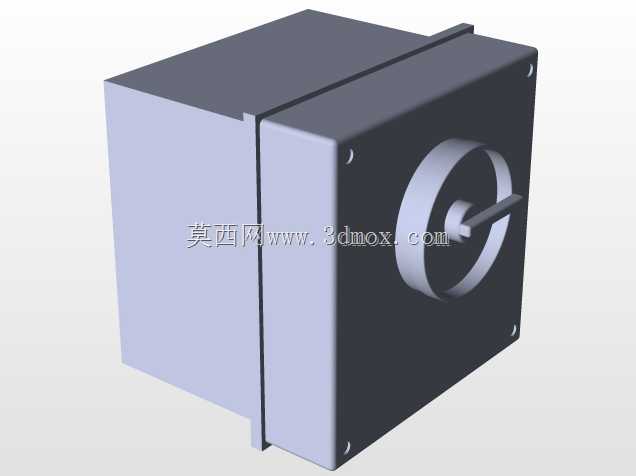

　　该模型呈现的是一种用于低压控制柜、设备操作面板和动力回路中的主令电源开关，主体采用近似方形箱体结构，前端为安装法兰面，中心设置带操作手柄的旋转轴，后部为容纳触点、凸轮和定位机构的壳体。此类开关常见于机床控制箱、自动化产线配电柜、通讯设备机柜以及小型成套装置中，承担主电源接通、分断、检修隔离或不同回路切换的作用。操作时，面板外侧手柄绕中心轴转动，内部凸轮随轴同步旋转，推动动触点组按设定角度闭合或断开，从而实现回路通断控制。

　　从结构布置看，前端方形面板承担安装定位和防护边界，四角预留紧固孔，可直接贴合柜板安装；中心轴孔与手柄保持同轴，保证操作力矩能够稳定传递到内部机构。后部箱体轮廓规整，侧壁与面板之间形成台阶，既便于柜体开孔后的限位，也能在三维布局时明确开关伸入柜内的深度范围。模型将外壳、前面板、轴套、操作杆及端部指示结构均进行了实体表达，适合在控制柜装配中检查手柄操作空间、门板闭合干涉以及相邻元器件排布距离。

　　设计这类开关时，需要优先考虑面板开孔尺寸、安装厚度、轴伸长度和手柄旋转半径。箱体后方应保留接线和维护空间，避免与线槽、端子排、导轨元件发生碰撞；前方手柄区域则要保证人员能够顺畅扳动，且在柜门关闭状态下不与门板或观察窗干涉。方形壳体的边角和安装面在模型中过渡明确，能够帮助设计人员判断紧固件位置、密封垫圈布置以及标签铭牌的贴附区域。

　　在实际工程应用中，主开关不仅是简单的操作件，也关系到设备上电、断电和检修安全。选型和建模时通常要结合额定工作电流、控制回路数量、触点组合形式、面板防护要求以及操作角度进行确认。该三维结构重点还原了外部装配关系和操作形态，可用于机柜干涉检查、操作面板排布、维修空间校核和电气柜方案演示。对于成套设备设计而言，把开关本体、手柄、安装面板和柜内深度作为一个整体来校核，能够提前发现开孔偏差、手柄碰边、接线半径不足等问题，使后期装配和现场维护更加顺畅。
