样气冷却器EGK2EX工业换热装置

　　样气冷却器EGK2EX主要服务于在线气体分析系统的前端预处理环节，常见于烟气排放连续监测、化工过程气分析、冶金炉气检测以及实验室样气输送管路中。被测气体从采样探头取出后往往温度较高、湿度较大，若直接进入分析仪，不仅会造成传感器读数漂移，还可能因冷凝水积聚而腐蚀管路、堵塞流量计。该装置的核心任务就是在样气进入分析仪表之前快速降温，使其中的水蒸气在受控温度下凝结分离，从而为后续检测提供稳定、干燥、流量均匀的气样。

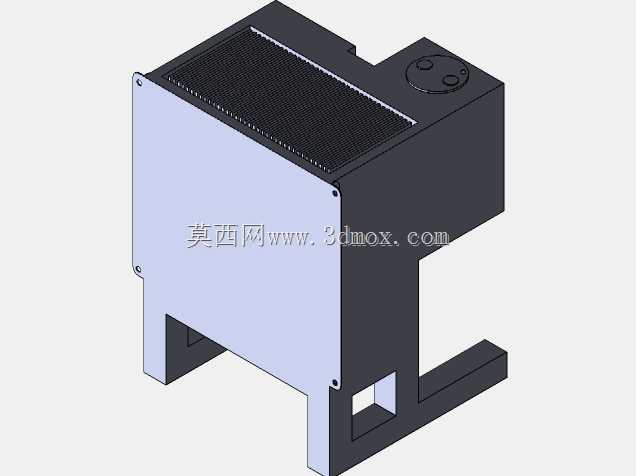

　　从结构布置看，模型采用紧凑的箱式主体，正面为大面积可拆卸维护面板，四角预留紧固件位置，便于检修内部换热芯体、冷凝水排出通路及温控元件。顶部设置大面积散热格栅，用于增强自然或强制对流换热；侧上方圆形接口区域可布置气路接头、温度监测件或调节旋钮，方便现场接管与状态观察。底部采用开口支腿与L形安装边界组合，既留出冷凝水收集、排水管路和电气接线空间，也能通过地脚或支架固定在分析柜、采样机柜及壁挂机架上。

　　设计思路上，这类冷却器并不追求单纯的低温，而是强调样气温度稳定在规定范围内。温度过低可能导致易溶组分被冷凝水吸收，带来测量失真；温度过高则除湿不彻底，影响分析仪寿命。因此结构建模时需要兼顾换热路径、保温边界、凝液流向和维护空间。箱体一侧较高的功能腔体可容纳换热、制冷或导流模块，下部缺口避让管路与排水件，使整机在有限机柜深度内仍能完成进出气、排液和电气连接。

　　外形方面，模型呈现近似长方体叠加局部凸台的组合形态，主体轮廓规整，适合在CEMS分析小屋、过程分析成套柜和工业检测站中并列安装。前面板与黑色功能壳体形成明确分区，面板承担防护与检修作用，后部及顶部承担散热、接口布置任务。三维结构中可见螺钉孔、格栅、支腿、侧向开口和顶部圆形特征，这些细节均对应实际装配关系：格栅限制异物进入并保证通风，支腿抬高设备避免积液浸泡，侧部开孔为管路和维护操作提供边界。

　　在系统集成时，该冷却器通常串联在采样泵、过滤器、流量计与分析仪之间，上游承接高温样气，下游输出经过温湿度控制的检测气体。工程师在布置整机时，需要核对进出口高度、排水方向、柜体开门半径、散热气流组织以及与周边阀件的间距，避免冷凝水回流、热风短路和维护干涉。模型对壳体壁厚、面板固定点、支撑脚形态和顶部接口区的表达，可直接用于机柜布局校核、安装板设计和气路走向规划，也为后续细化制冷元件、保温层、凝液罐及连接接头提供了清晰的结构基础。
