Stax配套圆形水平仪结构设计

　　该水平仪主要面向小型支撑平台、便携通讯设备支架、桌面拍摄稳定器及需要快速找平的轻型承载结构，用于在设备架设、摆放或调试过程中直观判断承载面是否处于水平状态。它采用低矮圆柱式外形，整体高度控制在较小范围内，能够嵌入Stax相关配件的安装位中，也可作为独立调平模块布置在平台中心区域。相比长条形水准泡，圆形水平观察面可同时反馈两个正交方向的倾斜趋势，使用者无需反复转动仪器，就能从气泡相对中心环的位置判断偏斜方向，适合空间紧凑、操作距离较近的场景。

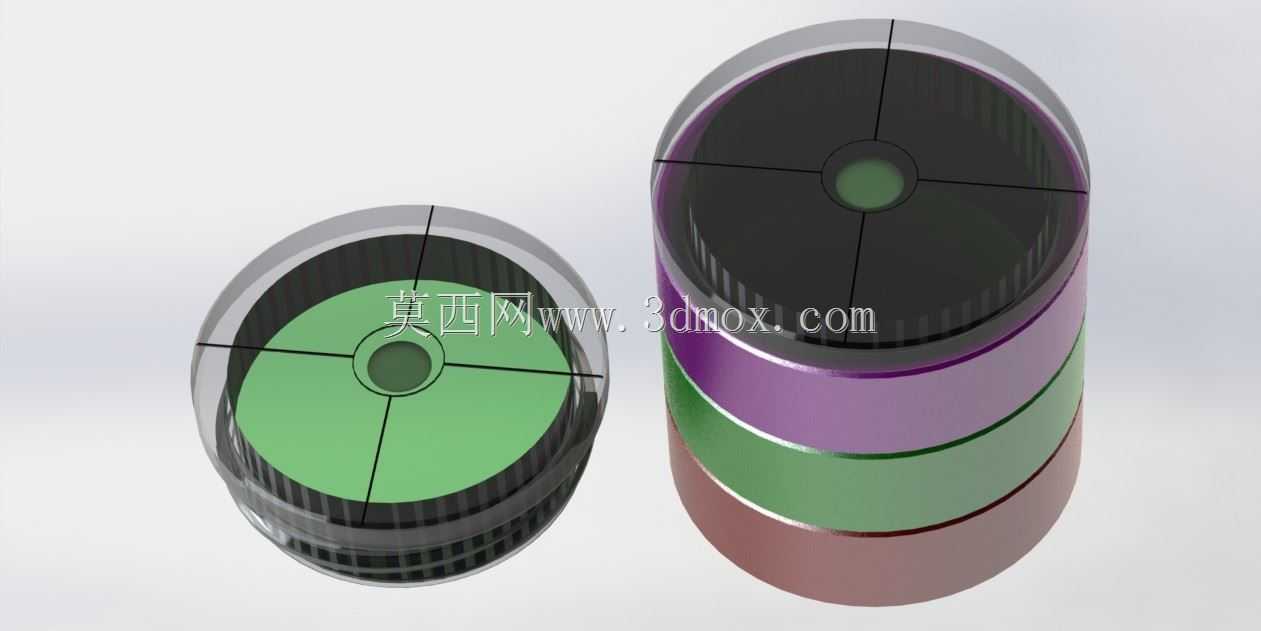

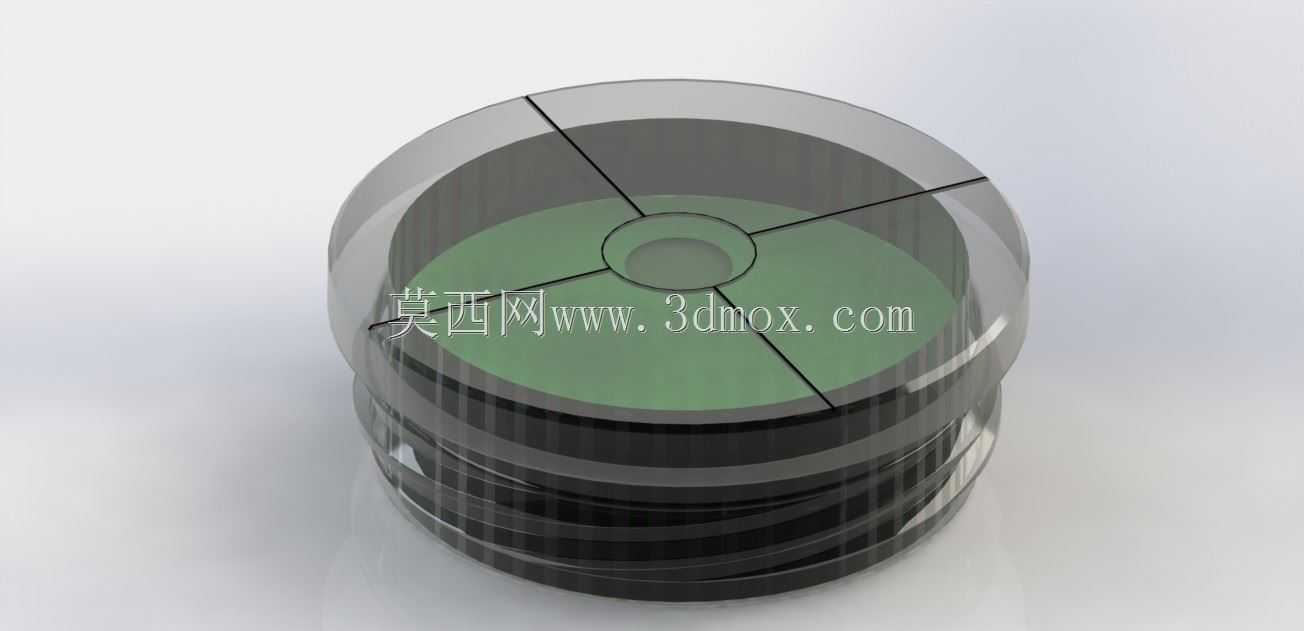

　　结构上，模型将透明上盖、内部水准腔、绿色指示盘面、黑色分层基座和下部外螺纹连接段组合为一体。上部透明区域承担防护与观察功能，边缘做圆滑过渡，避免突出棱角影响设备收纳；内部十字刻线与中心圆环构成读数基准，气泡偏离中心时可快速识别前后、左右方向的倾角。绿色盘面用于提高气泡与背景之间的对比度，在普通室内光照下也能保持较好的可视性。下部黑色基座采用阶梯式圆柱轮廓，侧壁设置螺纹特征，可旋入配套支架或底座孔位，安装后外露面与支撑平台保持平齐，减少额外占用高度。

　　设计思路侧重小型化与装配可靠性。水平仪的外径与螺纹段形成明确安装边界，上部法兰面可作为轴向限位面，旋紧后能够限制零件继续下沉；螺纹连接既便于拆装更换，也能在一定范围内调整水平仪相对安装面的高度。基座外侧的多层环带不仅增强外观层次，也可在注塑或机加工过程中作为结构加强区域，降低薄壁圆柱件受侧向挤压时变形的风险。透明罩与基座之间按封闭腔体处理，实际生产中需要保证水准液填充、密封和气泡尺寸稳定，避免渗漏、气泡过大或读数迟滞。

　　在工程应用中，这类部件常用于轻型设备的快速部署环节。例如便携天线、通讯终端支架、小型摄影平台或实验夹具放置到桌面、车载平台、临时支架上时，操作人员可先通过支脚或调节螺钉粗调，再依据水平仪气泡位置进行微调。由于该件位于承载面中心附近，观察结果更能反映平台整体姿态；若设备对水平度要求较高，还可与支脚调节机构配合，形成“观察—调节—复核”的闭环。建模时需重点控制透明罩壁厚、内腔圆弧、中心刻线位置、螺纹公称直径及基座下端避让尺寸，确保零件既能顺利旋装，又不会与下方电路、杆件或紧固件发生干涉。
