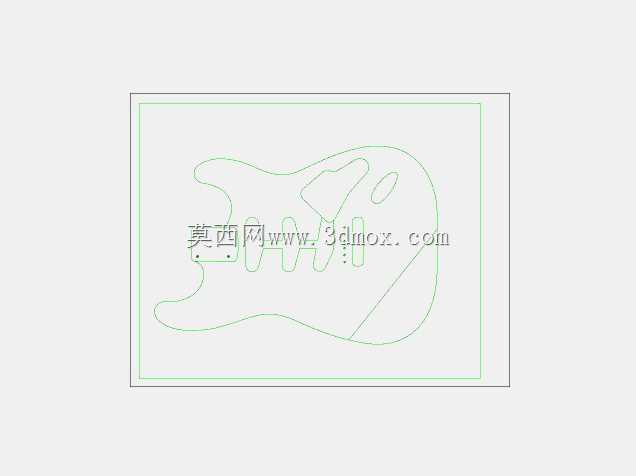

复古斯特拉特电吉他轮廓线框结构

　　该线框结构围绕经典双缺角电吉他琴身展开，建模时先以连续外轮廓确定整体握持边界，琴体腰部采用内收弧线，既满足坐姿演奏时搭放腿部的贴合需求，也兼顾站姿背带挂载后的重心平衡。上部双缺角开口分别对应高把位指板避让与演奏手臂活动空间，轮廓过渡处全部采用顺滑曲率连接，避免后续实体加厚后出现应力集中棱线。琴身内部预留的多组封闭轮廓对应拾音器安装槽、电位器开孔、琴桥固定位与走线腔，各孔位相对位置严格参照常规六弦电吉他装配尺寸：琴桥安装区位于琴身下部中心，拾音器槽沿琴弦走向依次排布，控制旋钮孔集中在琴身右下侧便于演奏中快速调节音量与音色。建模过程中先绘制中心对称基准线，再以单侧轮廓镜像修正，保证左右缺角与琴肩弧线视觉对称，

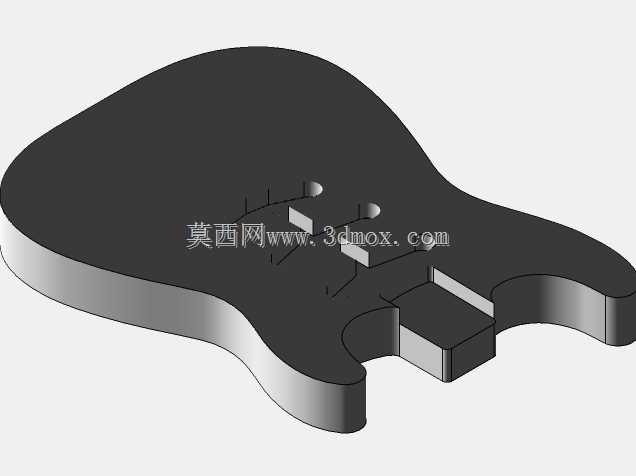

　　同时对非对称的手臂靠边区做单独曲面微调，贴合前臂自然放置姿态。外轮廓整体长宽比例适配标准实木琴身加工坯料，边缘预留后续倒角、包边或漆面处理余量，内部开孔边界与外轮廓保持足够壁厚，防止实木切割或CNC镂铣时出现薄壁开裂。线框中斜向分割线对应琴身背面弹簧仓盖板边界，仓体深度需匹配颤音系统弹簧拉伸行程，盖板安装孔位沿轮廓边缘均布。该线框可直接用于琴身数控雕刻路径生成、3D打印实体样件验证，也可作为乐器改装时的开孔定位基准，在小批量定制吉他生产、手工琴制作教学、乐器结构逆向设计场景中，能够快速校验琴体人体工学合理性与零部件装配干涉问题，避免直接加工实体坯料时因孔位偏差造成材料报废。
