带轴承托架的长行程线性直线导轨滑块

　　这套线性导向组件的核心是一根48英寸规格的长行程直线导轨，配合集成轴承托架的滑块本体，主要面向需要长距离高精度直线往复运动的自动化装备场景。在实际产线布局里，这类导轨滑块常出现在数控雕铣设备的进给轴、龙门移栽机构的水平行走梁、三坐标检测平台的基准导向、包装线推料模组以及小型CNC改造项目的运动轴上，承担承载与导向双重职能。滑块在导轨上滚动运行时，内部循环滚珠把滑动摩擦转化为滚动摩擦，摩擦阻力小、启动无爬行，低速进给也能保持平稳，这对保证定位重复精度至关重要。

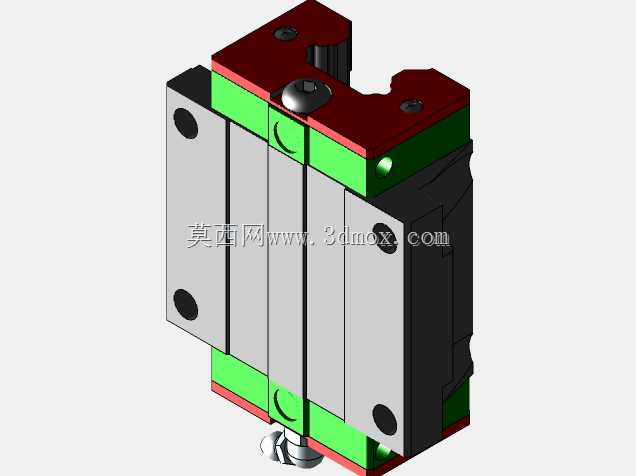

　　从结构设计思路看，滑块本体采用分体堆叠式装配，端盖、保持架、回流器与主体分层组合，绿色部分为滚珠循环回流的端盖组件，红色上盖用于安装固定与密封防护，金属主体则承担主要载荷。轴承托架并非独立外购件，而是直接整合在滑块安装界面上，省去了额外加工转接板的工序，用户在挂载工作头、拖板或执行元件时，可直接通过顶面与侧面的螺纹孔锁附，缩短装配链。侧面均布的安装沉孔用于滑块与运动部件的对接，端面预留的孔位则方便注脂润滑与防尘密封件的加装。

　　选型与建模时需要重点核对安装边界：导轨长度决定有效行程，48英寸规格对应约1200毫米以上的行走距离，长导轨在自重下会产生挠度，因此支撑座的跨距布置、端部固定方式（单端固定还是双端锁紧）都要在三维布局里提前校核，避免悬臂过长导致刚性下降。滑块的宽度、高度以及孔位间距直接决定与工作台的配合尺寸，干涉检查时要留出润滑管路和防尘罩的空间。载荷方面要区分径向、反径向与横向四个方向的额定动载荷，根据挂载重心偏置情况计算等效载荷，再结合预期寿命换算所需规格。

　　建模还原上，组件把滚珠回流通道、端盖卡扣、安装螺纹与注油孔都做了实体表达，装配关系清晰，可直接用于运动仿真与干涉验证。对结构工程师而言，这种把轴承托架与滑块一体化的方案，在紧凑空间里兼顾了导向精度与挂载便利性，尤其适合DIY数控设备和中小型自动化模组的开发参考。
