遥控越野四驱车电池固定压架结构

　　这款电池固定压架面向1/10比例四驱遥控越野车型的底盘电池舱改造场景，主要作用是将锂动力电池组牢牢约束在底盘安装位上，应对飞坡落地、碎石颠簸、急加速急减速以及侧滑翻滚时产生的多向冲击载荷。RC越野车型在非铺装路面行驶时，整车振动加速度远高于平跑车，传统扎带捆绑方式容易在反复拉扯后出现松脱，电池一旦移位就会拉扯供电插头，甚至撞击底盘电子调速器与接收设备，因此刚性压架是越野工况下比较可靠的约束方案。

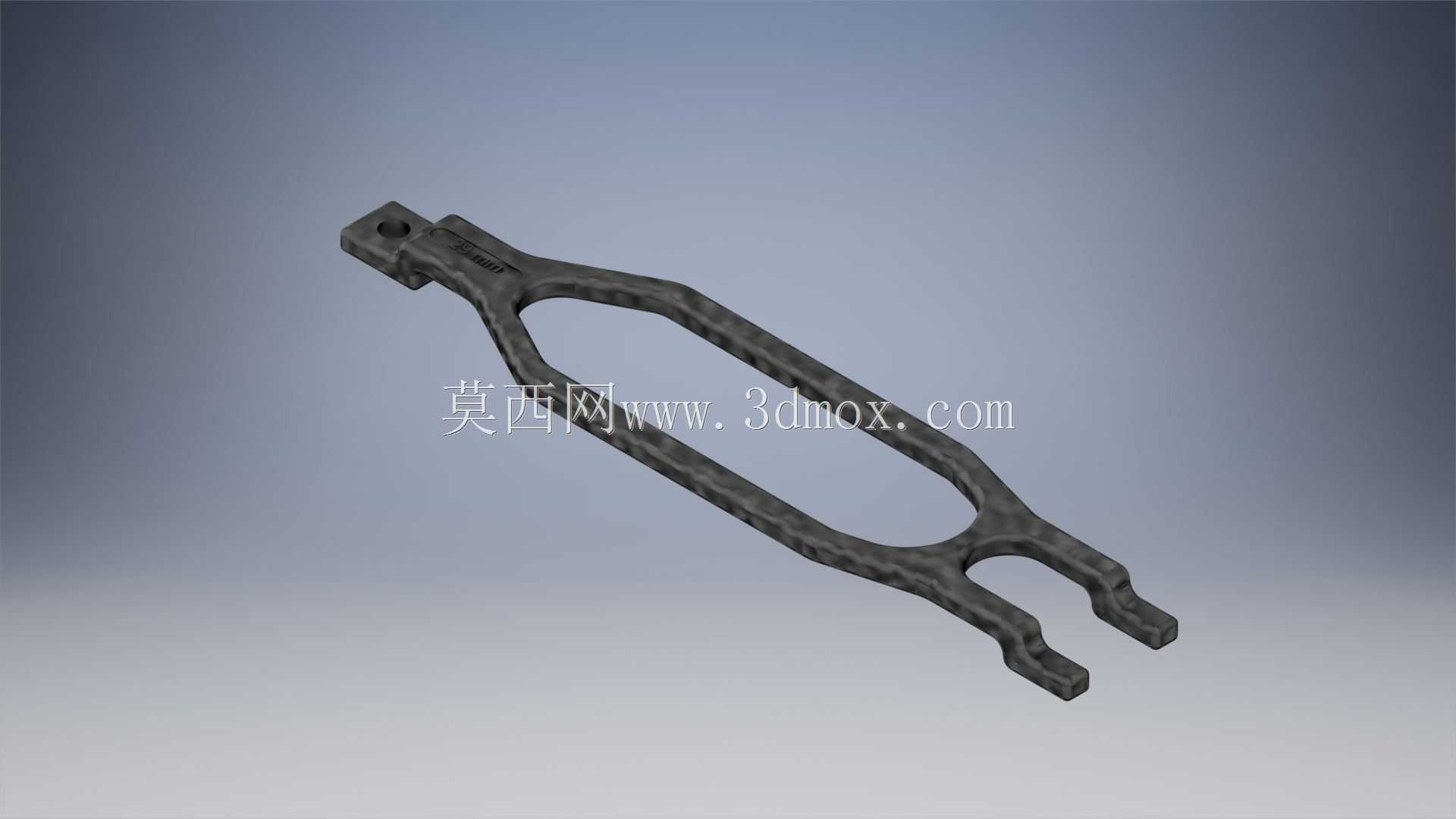

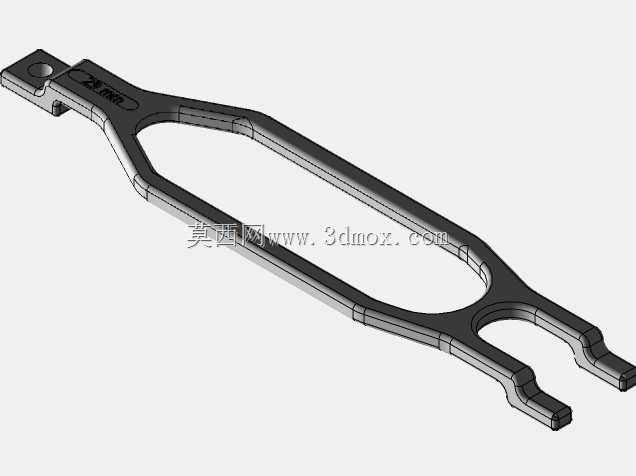

　　从结构形态来看，零件采用长条形镂空框架设计，整体沿电池长度方向延伸，两端分别设置连接点位：一端为带安装孔的铰接固定座，可通过螺丝与底盘预设立柱铰接；另一端为叉形开口卡口，能够快速卡入底盘对应的限位销，拆装电池时无需完全拧下紧固件，掀开压架即可取出电池包，兼顾固定可靠性与赛场换电效率。中部大面积镂空并非单纯减重，一方面避开电池表面的标签、平衡线插头与出线位置，另一方面减少压架与电池外壳的大面积接触，避免越野泥沙卡在结合面造成磨损，同时让电池工作时产生的热量能够自然散出，不会被封闭结构捂在舱内。

　　设计思路上优先考虑受力路径的连续性：从端部铰接孔到中部框架再到叉形卡口，截面宽度逐步过渡，没有出现突变的直角台阶，应力能够顺着长框架顺畅传递，落地冲击时不会在拐角处产生集中断裂。框架两侧的立边形成槽型截面，相比平板结构抗弯刚度大幅提升，仅用较薄的壁厚就能获得足够的压紧力，控制整车改装重量。外形边界严格对照底盘电池舱空间校核，压架下压后上表面不超出底盘主梁高度，不会干涉车壳安装，两侧预留间隙避开电池仓加强筋，叉口开口尺寸匹配常用底盘销钉直径，卡入后留有微量旷量以抵消装配误差，同时不会在振动时出现横向窜动。

　　实际选型时，该压架适配Traxxas系列四驱越野底盘的标准电池舱尺寸，安装孔位与原车立柱间距对应，可兼容常规尺寸2S/3S硬壳锂动力电池，压架内侧可粘贴薄海绵条调节压紧厚度，适配不同高度的电池组。零件适合采用尼龙烧结或碳纤维增强塑料加工，兼顾韧性与轻量化，建模时已将拔模斜度、安装孔避让位、卡口导向倒角全部还原，结构工程师可直接在此基础上调整壁厚、修改卡口间距，适配不同轴距的遥控车型电池固定需求，也可作为小型户外移动设备的电池压紧支架参考结构。
