物料搬运线侧挡裙板防护支撑总成

　　该结构主要用于散料、箱件或托盘在长距离输送过程中的侧向约束与下部防护，常见于带式输送、链板输送、辊道转接段以及生产线两侧的安全围挡区域。现场布置时，裙板沿输送方向连续安装，底部贴近运动物料或承载面，侧面形成连续屏障，可减少物料外撒、粉尘外逸和小件卡入机架间隙的风险；在转接落料位置，裙板还能引导物料回到输送中心，降低偏载、撒料和皮带边缘磨损。

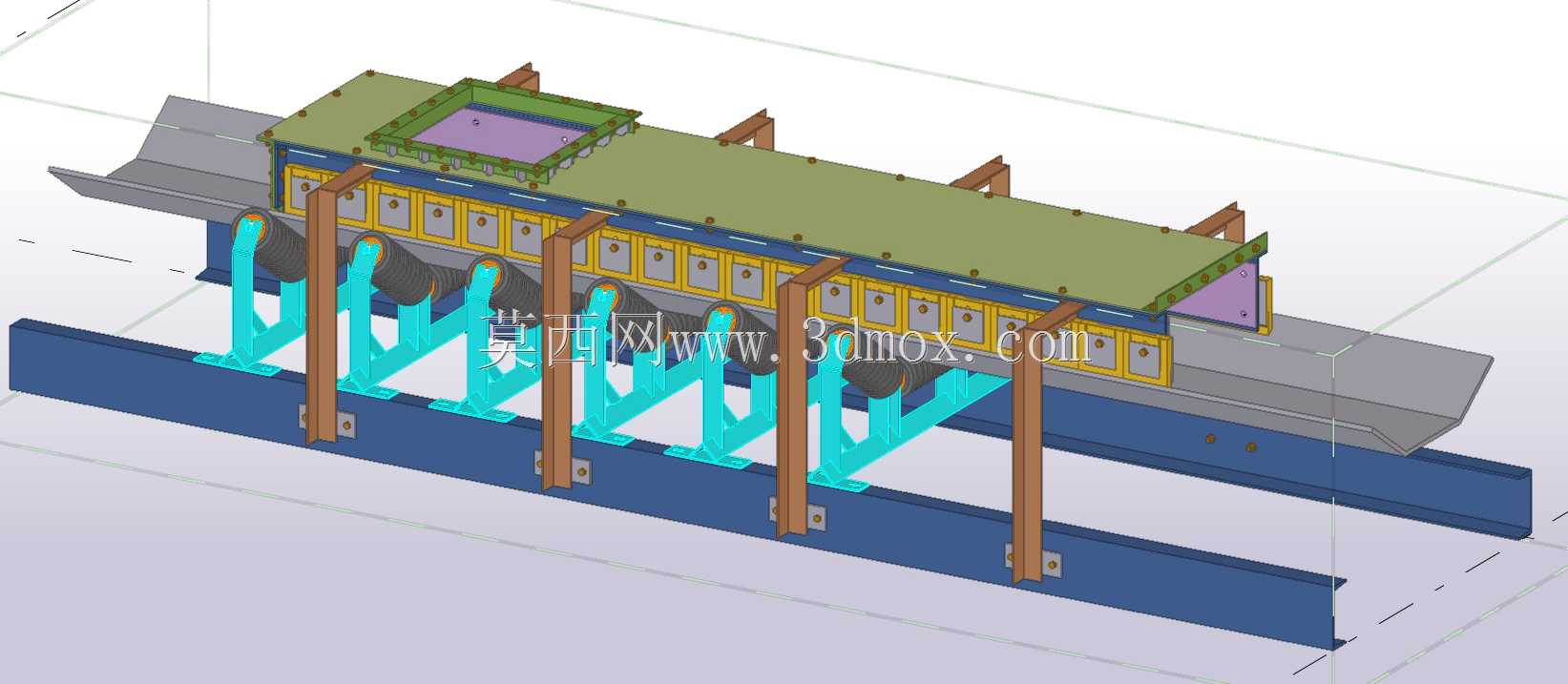

　　建模时将整体拆分为长梁基座、竖向立柱、青色折弯支架、黄色分段挡料板、绿色上盖板及端部封板等部分，便于按输送段长度进行模块化拼接。下部蓝色长梁承担安装基准和主要抗弯载荷，立柱按固定间距布置，将侧向冲击和振动传递到主机架；青色支架采用折弯成形思路，兼具轻量化与刚度，支架上预留螺栓连接孔，可在装配时调节裙板与输送面之间的间隙。黄色挡料板分段设置，单块磨损后可单独拆换，避免整段维护；绿色上盖板覆盖顶部开放区域，既阻挡物料飞溅，也能防止人员接触内部运动部件。

　　外形边界以长条直线布置为核心，长度方向适配输送段节距，宽度方向需预留托辊、链条、皮带或辊道的运动包络。安装时应先校核底梁与主机架的连接孔位，再确定立柱间距；在落料冲击较大的区域，可加密立柱或增加斜撑。裙板下缘与运动部件之间要保留合理间隙，过小会产生摩擦和异响，过大则失去挡料效果。端部封板和过渡斜板用于处理相邻设备的接口，使物料在进入和离开该段时保持顺畅。

　　结构细节上，各板件通过螺栓、支座和定位面组合，减少现场焊接工作量，利于运输、预装和后期检修。挡料板面承受物料摩擦，可根据工况选用耐磨板、橡胶板或高分子衬板；支撑件则以普通碳钢焊接或折弯件为主。三维模型完整表达了板厚、支架角度、立柱位置、连接孔和装配关系，可直接用于干涉检查、安装空间确认、钣金展开参考以及输送线防护方案评审。
