桌面台式小风扇创意结构设计

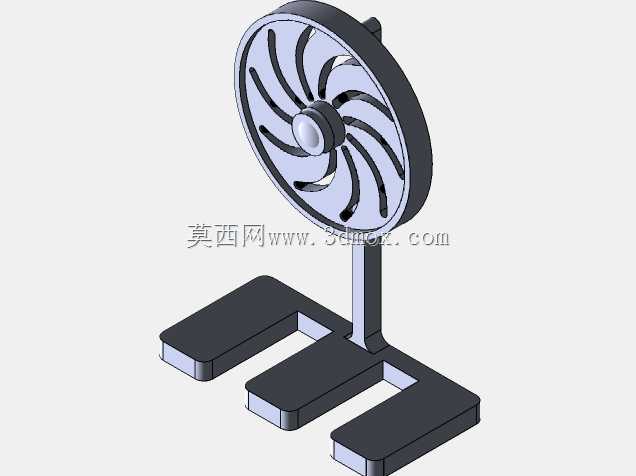

　　这款桌面台式小风扇的结构设计，围绕近距离工位送风这一核心使用场景展开，整体采用立式支撑搭配分体式配重底座的布局，适配办公桌、实验台、设备操作工位旁的狭小摆放空间。底座采用三块平行分布的扁平配重块结构，块体之间预留镂空间隙，既可以通过分散的底部接触面降低整机重心，避免风扇运行时叶片转动带来的振动导致整机滑移、倾倒，镂空区域还可临时收纳笔、小型便签等工位小物件，充分利用桌面有限空间。支撑立柱采用窄边矩形截面的直立结构，从底座中心位置垂直向上延伸，立柱与底座、风轮安装座的衔接位置均做圆角过渡，避免应力集中，在长期受叶片转动交变振动的工况下，衔接处不会出现开裂失效。风轮部分采用圆形外框搭配内置弧形导流叶片的设计，叶片沿轮毂周向均匀排布，

　　曲面弧度经过气流走向优化，转动时可将轴向吸入的气流平稳导向正面送出，减少叶片切割空气产生的紊流噪音，外框采用全包覆结构，完全遮挡转动叶片的边缘，避免日常使用时手指、发丝误触转动部件，满足桌面近距离使用的安全要求。轮毂位置做凸起的圆形整流造型，可打散叶片中心区域的乱流，提升送风的均匀度。整机的安装边界控制在极小的桌面占用范围内，底座总投影宽度适配常规工位的空余边角区域，风轮的整体高度对齐人体坐姿时的头肩高度，无需额外调整支架角度即可将气流直接送至用户上半身区域。结构设计过程中，各部件的装配关系采用卡扣加定位柱的组合形式，底座配重块、立柱、风轮外框均可拆分，方便后期清理叶片积尘、更换内部驱动部件，

　　风轮外框与立柱的连接位置预留了小角度俯仰调节的转动余量，可根据实际使用需求微调送风仰角，适配不同坐姿高度的使用需求。这类小型送风设备除日常办公桌面降温使用外，也可放置在小型工控柜旁、3D打印机作业工位侧方，为发热的小型设备、长时间值守的操作人员提供定向辅助送风，改善局部区域的空气流通条件，结构上没有复杂的冗余传动部件，整体刚性充足，长期运行的稳定性较强，各零部件的壁厚设计兼顾结构强度与轻量化要求，成型工艺性良好。
