交错轴螺旋锥齿轮传动件结构

　　螺旋锥齿轮多用于两轴线相交或近似交错布置的传动节点，常见于小型减速箱、动力输出端、转向传动机构以及需要在有限空间内改变旋转方向的设备中。它的核心作用不是单纯传递扭矩，而是在轴线方向发生转折时，继续保持较稳定的转速关系和载荷传递能力。相比直齿锥齿轮，螺旋方向的轮齿在啮合过程中接触线逐步变化，齿面进入和退出啮合更加平缓，冲击与噪声相对降低，对中高速、频繁换向或空间紧凑的传动部位更友好。

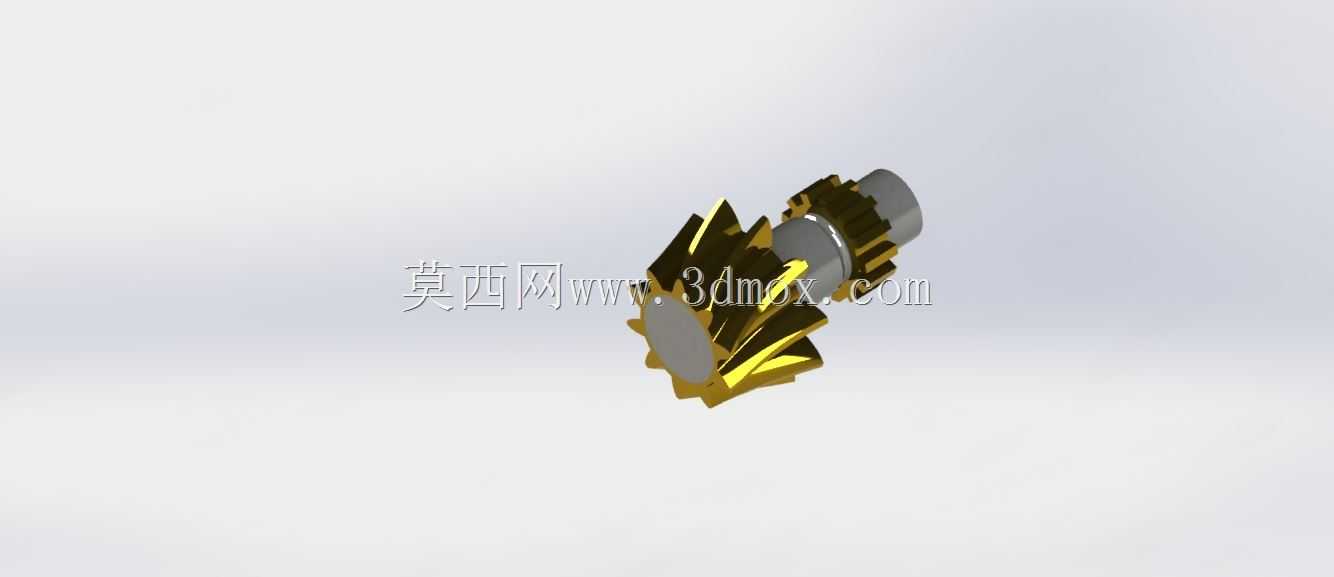

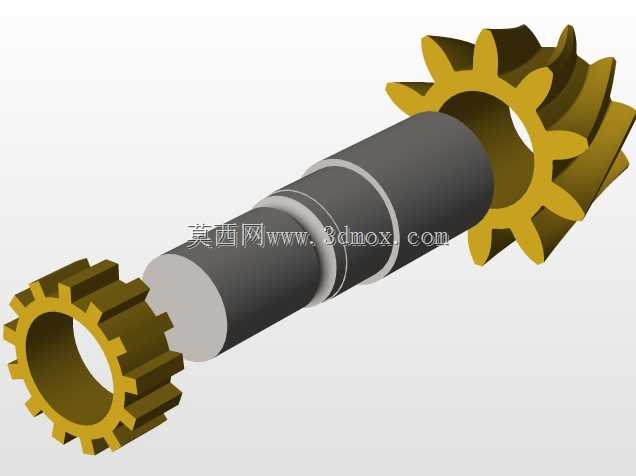

　　从结构上看，该零件一端为锥形螺旋齿部，另一端延伸出圆柱轴段，轴段上还带有配合齿形或连接结构，可与相邻轮毂、联轴部件或输入构件形成定位与扭矩传递。锥齿轮部分的齿线沿锥面呈螺旋分布，齿顶、齿根和分度锥需要围绕同一交点建立几何关系，建模时不能只按普通圆柱齿轮拉伸处理。齿坯先依据分锥角、根锥角和面锥角确定回转轮廓，再在齿面上构建螺旋轨迹，通过单齿成型、阵列或包络方式完成整圈轮齿。齿根过渡区域应保留合理圆角，避免热处理或承载时在根部形成明显应力集中。

　　实际选型时，安装边界往往比单个齿形参数更关键。锥齿轮的轴向位置会直接影响接触斑点，若小轮沿轴线退让过多，齿面接触区可能移向小端；若压入过深，又可能使接触区偏向大端并带来异常磨损。因此轴段长度、定位台阶、轴承跨距以及箱体孔系的同轴度都需要在三维布局阶段同步校核。该模型中的圆柱轴段可作为轴承安装或联轴器配合面，端部连接齿则适合需要快速嵌入动力部件的场景。设计轴径时要兼顾齿部承载与弯曲变形，过细的轴会在啮合反力作用下产生挠度，破坏齿面贴合；过粗则会增加重量和箱体内部干涉风险。

　　在设备用途上，这类齿轮适合传递相交轴运动，例如手持动力工具的转角输出、小型输送装置的换向机构、精密设备的辅助驱动单元等。啮合齿面承受接触压应力，齿根承受弯曲交变载荷，螺旋方向还会产生轴向分力，所以轴承配置不能只按径向载荷估算，需预留轴向约束。三维建模过程中，应把齿部、轴肩、配合段和端部连接特征作为一个整体检查，尤其关注轮齿大端与相邻套筒、轴承内圈或挡圈之间的间隙。装配时通过调整垫片控制小轮轴向位置，使接触斑点位于齿面中部偏小小端，才能在负载运行后获得较理想的啮合状态。
