起重吊装作业用锻造吊钩总成结构

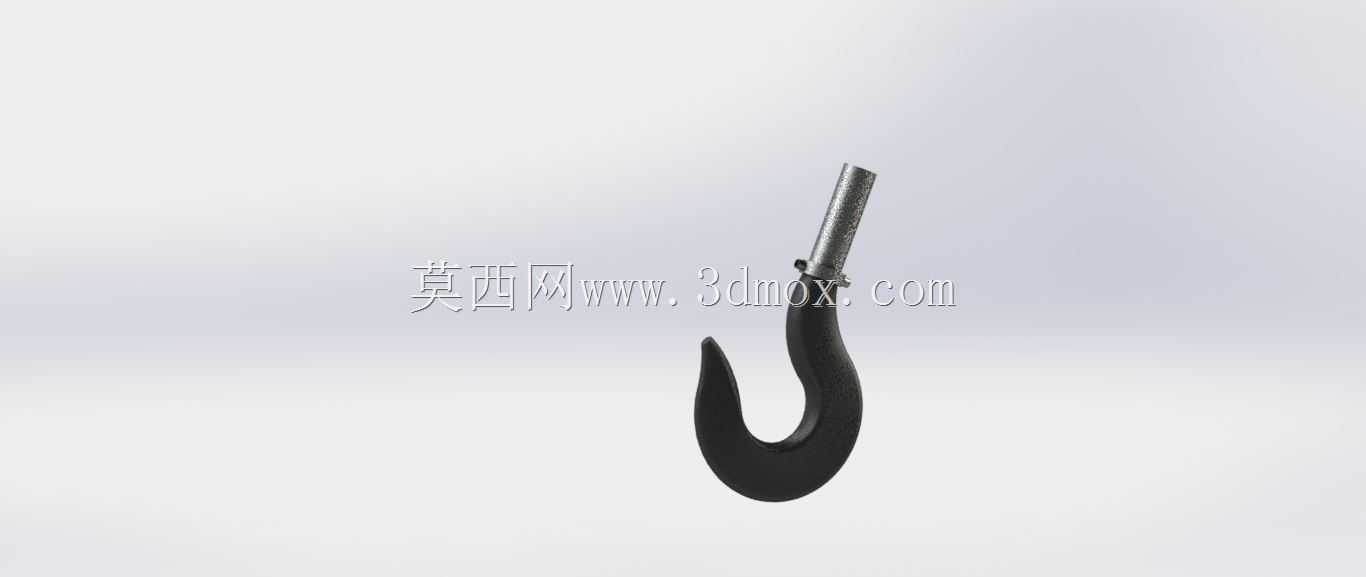

　　在车间重型工件转运、港口散货装卸、基建钢结构吊装这类作业场景里，吊钩是直接承接吊重的末端执行构件，整套取物装置的受力可靠性，最先体现在钩体与上部螺纹杆的衔接结构上。这套吊钩的建模逻辑完全贴合实际锻造吊钩的成型工艺：下部钩身采用大曲率弯弧造型，钩尖向内收束，作业时钢丝绳或者吊装带套入钩腔后，受竖直向上的起吊拉力作用，吊索会自然滑向钩身曲率最厚的承载段，不会向钩尖方向滑移脱钩。钩体截面从钩尖位置开始逐步加厚，过渡到弯弧底部的截面尺寸达到最大值，这个变截面设计完全匹配吊钩实际受力分布：起吊额定载荷时，钩身直段受拉应力，弯弧段同时承受拉应力与弯曲弯矩，越靠近钩腔内侧的应力集中系数越高，加厚截面可以把峰值应力控制在锻件许用应力范围内，避免长期交变载荷下出现疲劳裂纹。

　　上部的螺纹杆段是吊钩和起重滑车组、吊梁或者动滑轮架连接的安装边界，杆部加工出外螺纹，装配时搭配锁紧螺母与止退垫片，就能把吊钩轴向固定在滑轮组下方的推力轴承座上，吊钩可以绕自身竖直轴线360度回转，吊装对位时工人在地面牵拉吊重，就能轻松调整工件朝向，不用反复挪动天车位置。建模时杆部和钩身的衔接位置做了大圆角过渡，没有尖锐转角，这个细节对应实际锻件的探伤要求：起重吊钩属于安全承载件，每批次成品都要做磁粉探伤，转角位置如果存在直角台阶，热处理淬火时应力集中极易产生微裂纹，大圆角过渡可以消除热处理开裂风险，也能降低作业过程中应力集中带来的断裂隐患。

　　从安装边界来看，螺纹杆的直径、螺纹旋合长度需要和上方吊钩螺母、横梁安装孔的尺寸匹配，钩身的开口宽度要适配常用吊装带、钢丝绳卸扣的截面尺寸，钩尖的安全挡片安装位在建模时也预留了装配空间，现场使用时加装弹簧防脱挡片，即便吊重出现短暂松弛，吊索也不会从钩口脱出。整套结构没有多余的复杂特征，所有曲面过渡、截面变化都服务于承载受力需求，建模过程中可以直接用软件的仿真模块对钩身做静力学受力校核，观察弯弧段、杆钩衔接处的应力云图，对照锻造吊钩的国标许用应力值调整截面厚度，完全可以作为起重设备设计、吊装工装选型时的三维参考样件，也能帮助新人理解起重承载件“力流走向决定截面形状”的设计思路。
