气动连杆式线性夹持工装夹具

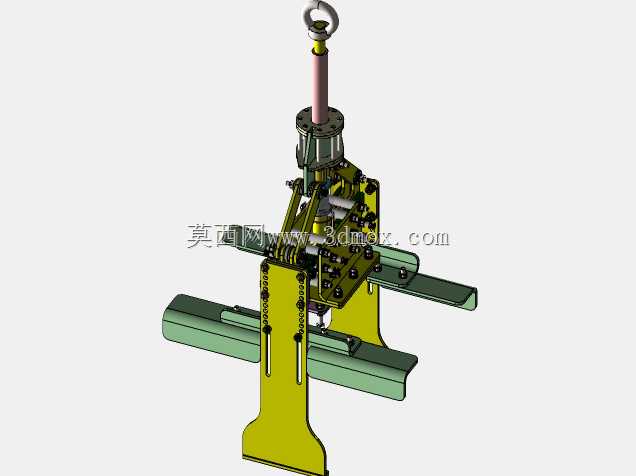

　　该夹持机构主要面向自动化生产线中的工件定位与夹紧场景，常见于装配工位、焊接工装、检测线以及加工中心上下料环节，用于在工序流转过程中限制工件自由度，保证后续定位、压装、涂胶或检测动作的重复精度。整体结构以立式安装板为承载主体，两侧布置对称夹臂，配合中部导向与压紧组件，形成稳定的线性夹持路径。

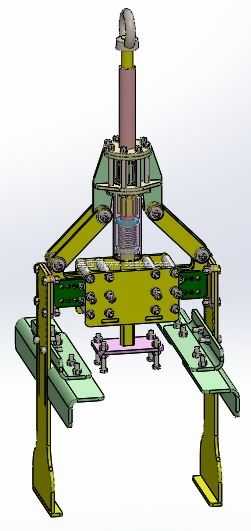

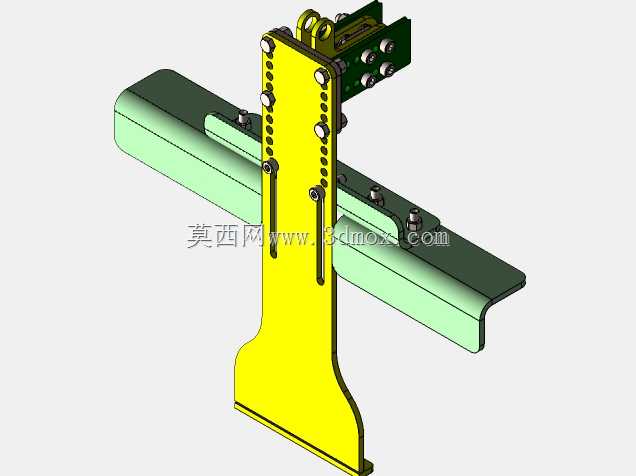

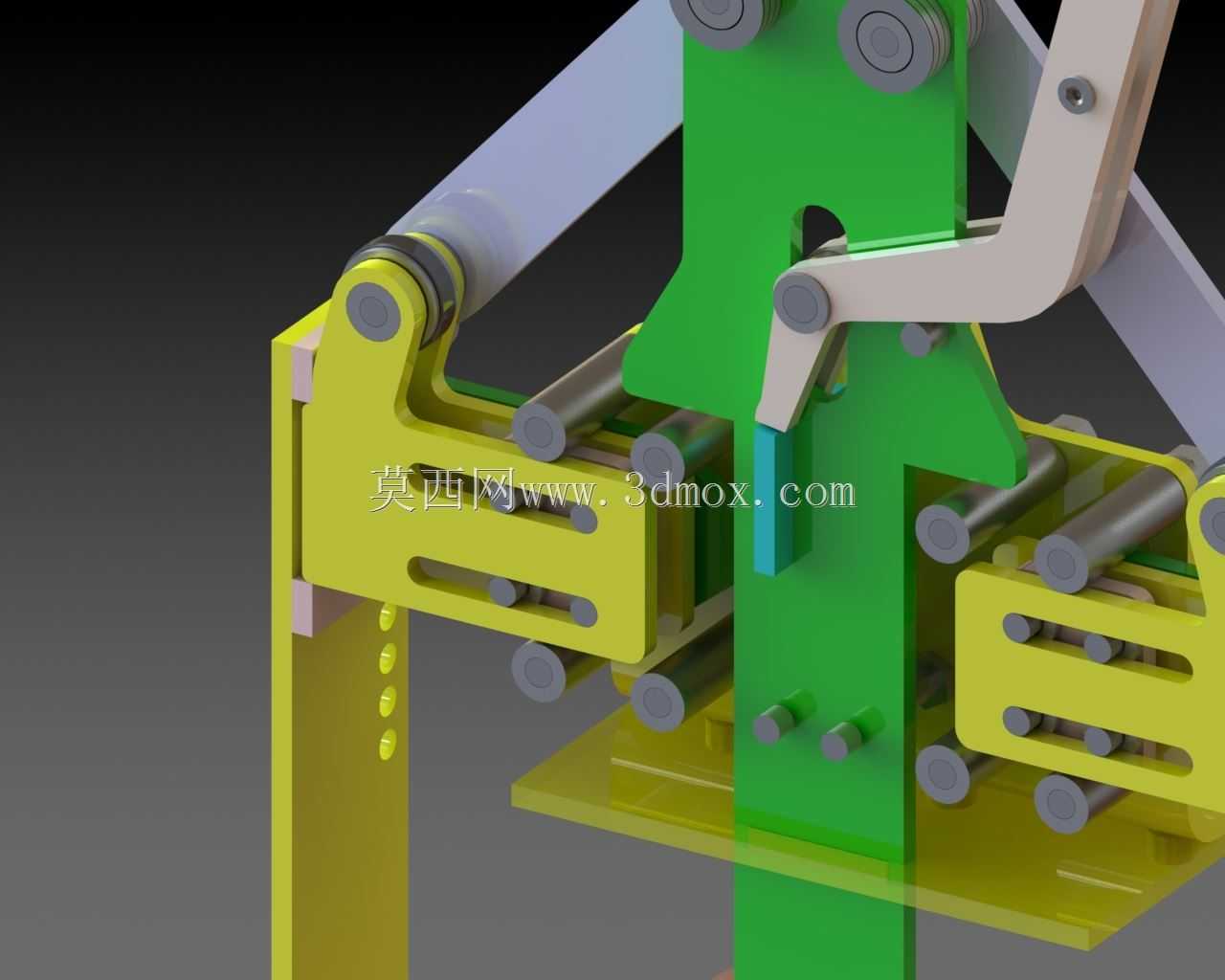

　　从功能实现上看，机构依靠气缸提供直线驱动力，通过铰接连杆将动力传递至两侧夹块。夹臂与安装板之间采用转轴连接，运动过程中夹块沿近似直线方向收拢，避免普通摆动夹爪在夹紧末端产生较大横向位移。中部绿色立板承担主要支撑和导向作用，板上开设避让槽与安装孔，既为连杆摆动留出空间，也便于整体固定到工作台或变位机上。黄色夹臂端部设置可更换压块位置，能够根据工件外形更换接触块，降低换型时的改造成本。

　　设计思路上，该结构没有采用复杂的齿轮齿条或多轴伺服方案，而是利用连杆死点与力放大特性，在气缸推力有限的情况下获得较高夹紧力。夹臂靠近工件一侧布置多根平行导杆，导杆端部可作为定位销或辅助支撑接触面，使工件在被夹紧前先完成粗定位。铰接点处设置轴套与销轴，便于后期维护更换；连杆轮廓经过减重开槽处理，在保证抗弯截面的同时减少运动件质量，提升夹爪开合响应速度。

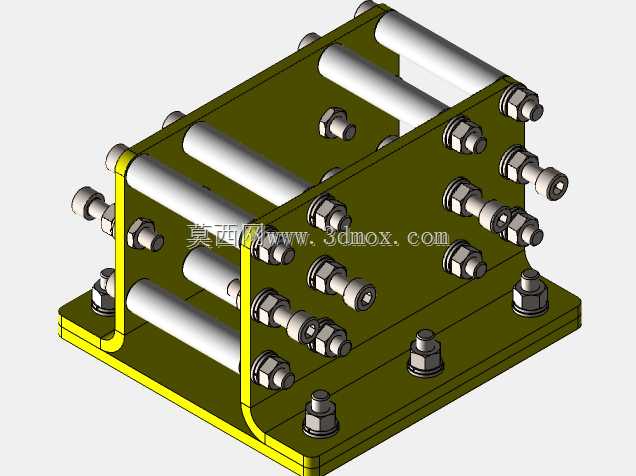

　　安装边界方面，底部黄色基板提供水平安装基准，基板上预留螺栓固定区域，适合直接固定在标准工作台上；后方立板可作为侧向安装接口，适配立式工装板。气缸沿斜上方布置，缸体通过铰座与机架连接，能够补偿连杆运动中的角度变化。整体高度方向需要预留缸体伸缩和夹臂抬起空间，宽度方向则应保证两侧夹块完全打开后不与工件输送轨迹干涉。

　　在实际选型时，需重点核对夹紧点位置、工件厚度范围、气缸行程以及压块接触面积。若用于焊接工况，压块宜选用铜合金或耐高温材料，并在连杆附近增加防飞溅挡板；若用于机加工定位，则应提高销轴与导杆配合精度，减少夹紧状态下的间隙。该模型对连杆铰接关系、气缸安装姿态和夹块运动轨迹表达较完整，可作为气动夹紧工装方案设计、机构运动校核以及非标自动化夹爪改型的参考结构。
