现代弧形膜结构遮阳雨棚

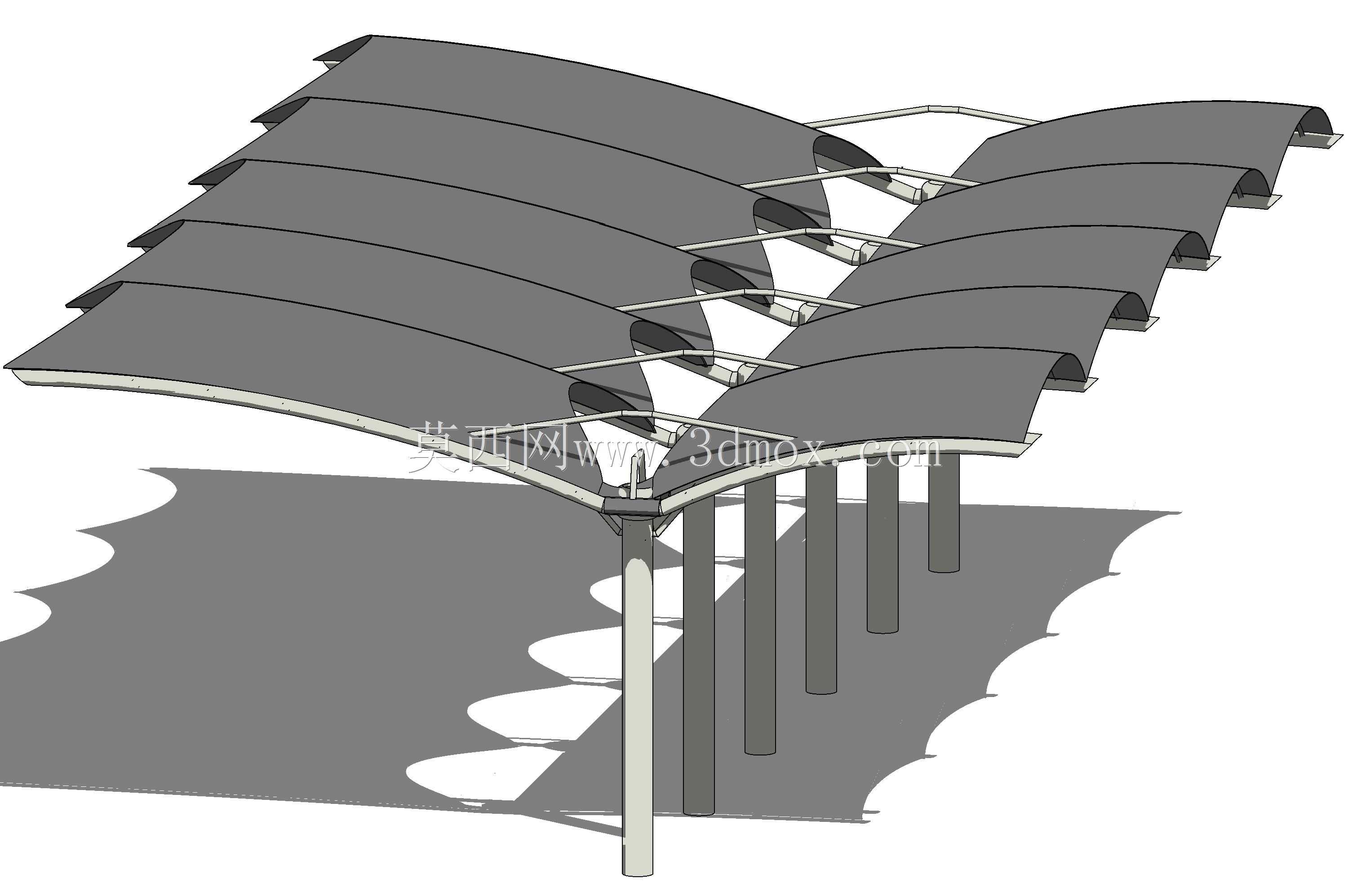

　　该作品呈现的是一套现代风格的弧形膜结构遮阳雨棚，常见于商业广场步行通道、园区连廊、公交站台、停车场出入口及大型公共建筑的室外过渡空间。其核心作用是在不破坏场地通透感的前提下，为下方通行区域提供遮阳挡雨的覆盖界面，同时凭借连续起伏的曲面造型承担景观标识功能。

　　从结构体系看，整套棚体采用单侧立柱悬挑加中部支撑柱的混合布置方式。主受力立柱沿棚体纵向间隔排布，柱顶通过分叉式钢梁向两侧伸展，承托上方多道平行的弧形屋面单元。这种布置把竖向荷载集中传递到少量基础点位，避免了在通行区域内密集落柱，对下方人流、车流的干扰降到最低，尤其适合需要保持开阔视线与通行宽度的场所。

　　屋面由若干片重复的弧形膜板（或金属屋面板）沿纵向串联而成，每片板沿横向呈单曲率拱起，纵向则随悬挑梁形成平缓的倾斜走势。拱起的曲面不仅在视觉上形成富有韵律的波浪轮廓，更在力学上提升了板面的抗弯刚度，使薄板在风吸、雪载工况下不易出现过大挠曲。相邻板片之间预留缝隙并由顶部连系构件衔接，既保证排水坡度连贯，也为膜材张拉或板材固定提供构造节点。

　　建模思路上，曲面屋面适合采用扫掠或放样方式生成：先沿悬挑方向绘制倾斜的空间路径，再以弧形截面沿路径扫掠得到单块屋面板，随后按柱距阵列复制并微调倾角，形成整体连续而又错落的顶棚形态。支撑钢梁则依据柱顶分叉节点逐段搭建，梁柱交接处需保证杆件轴线汇交于受力节点，避免出现偏心弯矩。立柱采用矩形或圆形截面，柱脚预留与基础预埋件连接的法兰盘边界，现场安装时通过锚栓固定。

　　尺寸与安装边界方面，悬挑跨度需结合立柱间距与梁高综合控制，单跨悬挑过大时应加大梁截面或增设斜撑；棚体净高应满足下方通行限界要求，车行道下通常需预留足够的车辆通过高度，人行道则按行人尺度控制。屋面弧面的最低点应高于立柱顶的排水组织标高，确保雨水沿板面顺坡流向两侧或端部，不在板面积存。基础范围需在模型阶段同步标注柱脚定位，便于土建预留地脚螺栓与承台。

　　整体而言，该模型把重复单元的阵列逻辑与空间曲面的扫掠造型结合起来，既还原了膜结构雨棚轻盈、通透的外观特征，也清晰表达了梁柱支撑、板片拼接与柱脚锚固的构造关系，可作为景观棚、连廊雨棚方案设计与结构建模的参考。
