带结构详图的下承式系杆拱桥

　　该作品呈现的是一座跨越运河的下承式系杆拱桥，桥面从两片拱肋之间穿过，车辆与行人荷载经由桥面板、纵梁、横梁传递至吊杆，再由吊杆汇集到拱肋，最终通过拱脚支座与桥墩传入基础。这种受力路径在城市河道、运河及通航水域中应用十分普遍：拱结构以受压为主，能够充分发挥钢材与混凝土的抗压性能；系杆承担水平推力，使桥墩不必承受过大的横向水平力，从而减小下部结构尺寸，适应软土地基与狭窄河道的建设条件。

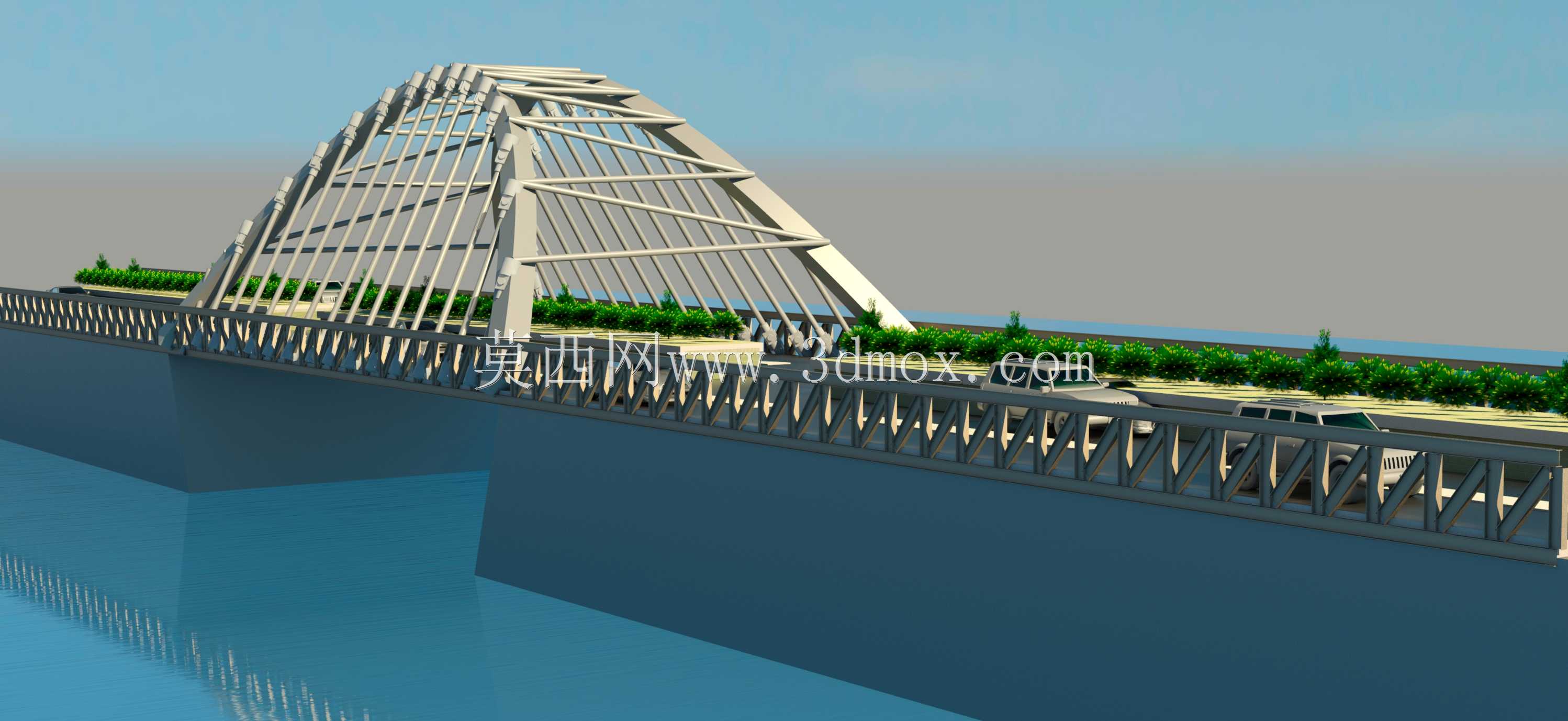

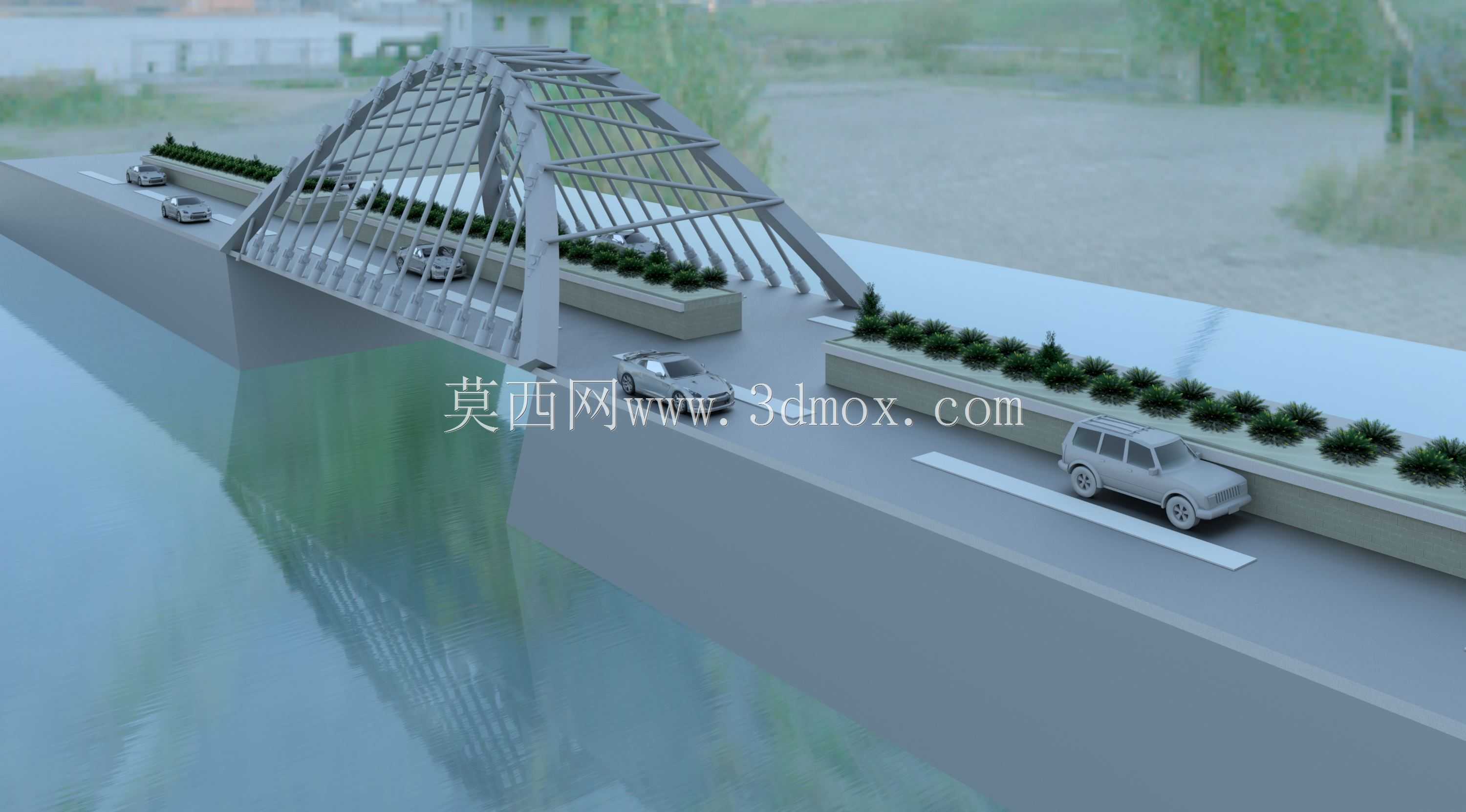

　　从结构布置看，模型采用两片平行的提篮式或平行式拱肋，拱肋沿桥跨方向形成流畅的抛物线轮廓。拱肋之间设置横向联系，包括横撑与斜撑，用于保证两片拱肋共同工作、抑制侧向失稳。吊杆按一定间距沿拱肋排列，下端锚固于桥面横梁，形成典型的悬吊受力体系。桥面部分还原了行车道、护栏、路灯及绿化带，护栏采用桁架式杆件，既满足防护高度要求，也减轻了桥面附属结构的视觉重量。桥下设置实体桥墩与承台，桥墩伸入水中，模型中以蓝色水体表达通航与过水区域，便于直观判断桥下净空与船舶通行边界。

　　设计这类桥梁时，首先要明确桥跨与河道宽度、通航净空、道路等级之间的关系。拱肋矢跨比直接影响水平推力、吊杆力和建筑高度：矢高较大时拱肋弯矩减小，但桥面以上结构高度增加；矢高较小时造型平缓，但系杆与支座负担加重。吊杆间距需结合横梁跨度和桥面板刚度确定，过密会增加锚固节点与施工复杂度，过疏则会加大横梁弯矩和桥面局部变形。拱脚节点是全桥受力最复杂的部位，拱肋压力、系杆拉力、支座反力在此交汇，建模时应重点表达加劲肋、锚垫板、节点板及连接焊缝的位置，避免出现几何干涉或传力路径不清的问题。

　　安装边界方面，桥面标高需满足设计洪水位、通航净空和两岸道路接顺要求；桥墩平面位置应避开航道中心线，并为驳岸、管线和检修通道预留空间。拱肋通常分段制造、现场吊装合龙，模型中拱肋的分段轮廓、横向支撑连接面和吊杆锚固点，均可作为施工方案推演的依据。桥面系安装时应先形成稳定的横梁与纵梁框架，再依次张拉吊杆、调整桥面线形，使结构逐步达到设计成桥状态。

　　对于结构设计与建模人员而言，该模型的价值不只在于外观展示，更在于把桥梁上部结构、悬吊体系、下部基础和附属设施放在同一坐标系中校核。通过它可以检查拱肋与桥面净空、护栏与行车道边界、吊杆与管线位置、桥墩与水体范围之间的关系，也可用于拆分钢结构构件、统计杆件数量、制作节点详图和施工模拟。整体造型简洁明确，结构层次清楚，能够作为桥梁方案比选、钢结构深化设计、工程教学及项目汇报中的直观参考。
