大跨度双坡屋面钢结构厂房骨架

　　这套骨架体系面向常规单层工业厂房、仓储库房以及需要开阔内部作业面的轻型生产车间，核心作用是把屋面荷载、风荷载与可能出现的检修荷载通过杆件传递到柱脚，再由基础承担整体受力。现场使用时，结构内部不设密集中间柱，能够为生产线布置、物料堆放和车辆回转留出连续空间，这也是大跨度钢骨架在厂房改造和新建项目中被反复采用的原因。

　　从受力组织看，模型把屋盖拆成沿坡向布置的主桁架、横向联系梁和水平支撑，柱列则通过纵向系杆形成整体。双坡屋面有利于排水，屋脊处杆件交汇密集，檐口位置需要兼顾屋面板收边、天沟固定和柱顶连接，因此节点区不能只按单根梁考虑，而要核对多根构件交汇后的安装顺序。梁柱之间采用刚接思路时，可提高横向框架抗侧刚度；若采用铰接构造，则需要依靠柱间支撑和屋面水平支撑保证纵向稳定，两种思路在模型中都能通过节点连接板和支撑布置体现出来。

　　建模过程中先确定柱网跨度、檐口高度和屋面坡度，再沿厂房长度方向复制标准刚架。柱脚边界要预留锚栓布置范围，基础顶面不能与斜撑、檩条发生干涉；屋脊、檐口和山墙位置的构件尺寸往往不同于标准段，需要单独校核。杆件截面不宜只按视觉粗细选择，受压弦杆、柱身和支撑长细比都应满足稳定要求，连接板厚度、螺栓群间距以及焊缝可达性也要在三维状态下提前检查。

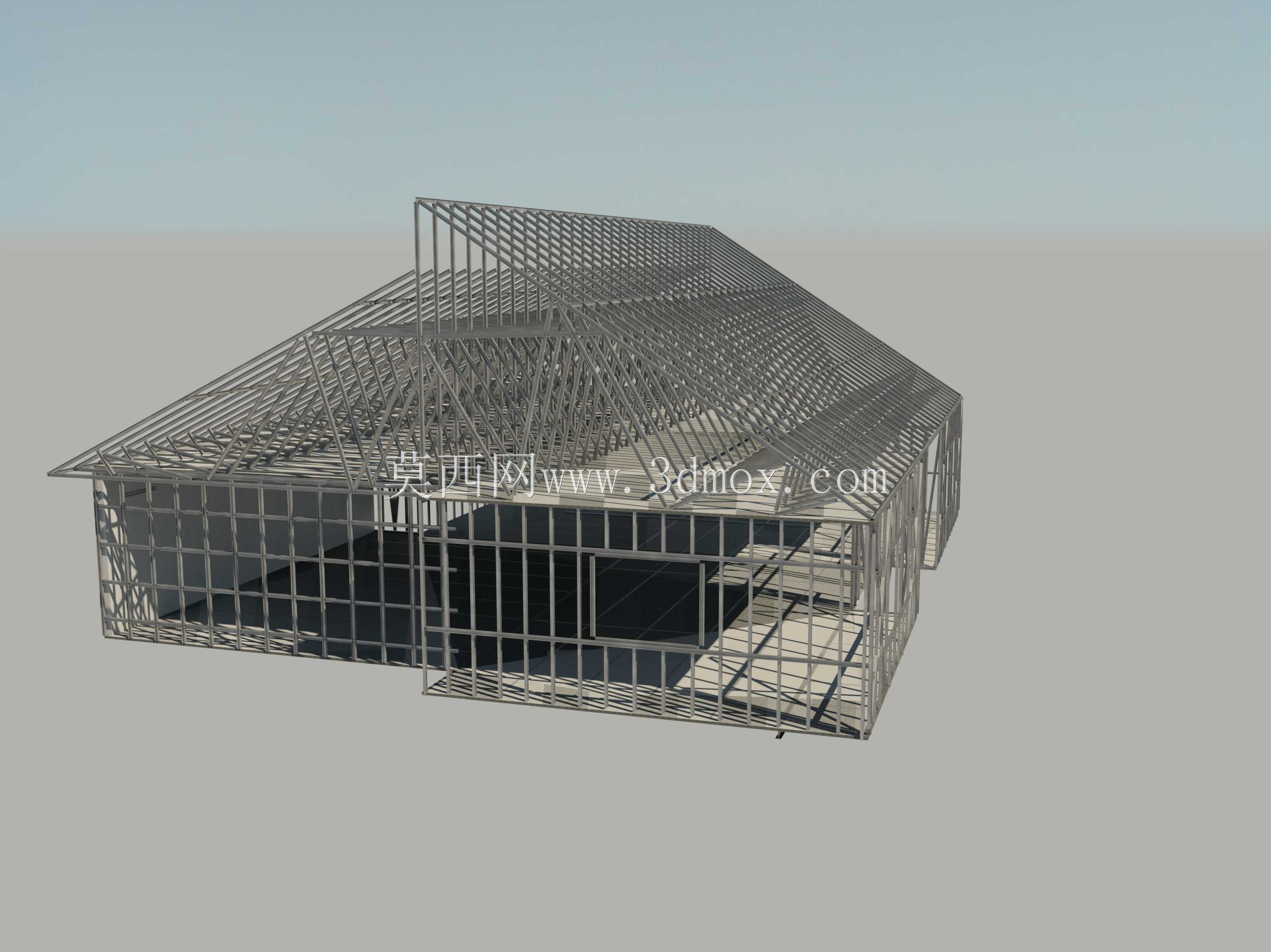

　　外形上，整体呈现长条形双坡屋盖轮廓，侧面可见柱、梁、檩条和交叉支撑形成的网格。安装边界方面，厂房两端山墙骨架需与主体框架可靠连接，屋面檩条间距要匹配屋面板承载宽度，檐口下方还要给门窗、雨篷或通风管道留出固定条件。把这些关系在模型中表达清楚后，结构工程师可以继续开展截面优化、节点深化和材料统计，施工人员也能据此判断吊装分段与现场拼装顺序，减少后期因杆件碰撞、支撑缺失或节点空间不足造成的返工。
