约根森12英寸可调式齿轮快速夹紧组件

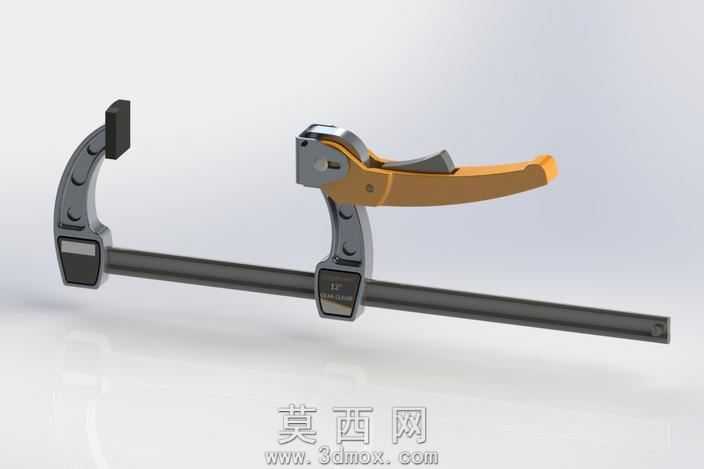

本作品为手动快速夹紧工装组件，采用三维参数化建模方式完成全零件结构设计与整机装配，建模过程严格遵循实际产品的尺寸比例与装配逻辑，对每一处结构细节都做了精准还原。建模阶段先完成核心滑动导轨杆的基础特征搭建，采用拉伸特征构建长条形导轨主体，对导轨表面的齿条啮合齿形做了精确齿廓绘制，保证齿轮齿条啮合的传动逻辑准确，同时对导轨端部的限位结构做了细节处理，避免夹爪滑出脱落。随后分别构建固定夹爪与活动夹爪组件，固定夹爪采用一体化结构设计，对夹爪的承压接触面做了防滑纹理的细节建模，还原实际产品的防滑夹持特性；活动夹爪集成了齿轮传动机构、快速释放扳机与锁紧手柄结构，对齿轮的齿形参数、扳机的铰接转轴、手柄的曲面握持结构都做了精细化建模，手柄部分采用曲面放样特征构建符合人体工学的握持弧度，还原产品的舒适操作手感。材质与渲染阶段，针对不同零件的材质特性做了区分设置：导轨杆采用哑光发黑钢材材质，调整金属粗糙度参数模拟工业钢材的磨砂质感；夹爪主体采用铸钢材质，添加细微的铸造纹理提升真实感；操作手柄采用工程塑料材质，调整漫反射与高光参数模拟硬质塑料的哑光质感，扳机与铰接销轴采用亮面镀铬金属材质，与主体材质形成视觉区分。渲染时采用柔和的工作室三点布光，主光从侧上方打亮产品主体结构，辅光补全暗部细节避免死黑，背光勾勒产品轮廓提升立体感，最终渲染图清晰展现了夹具的整体结构与材质细节。结构设计上，该夹紧组件采用齿轮齿条啮合传动实现夹持范围的快速调节，扳动锁紧手柄即可通过杠杆机构实现600磅的夹紧压力，按压快速释放扳机即可脱开齿轮啮合，实现活动夹爪的快速滑动调整，可调节的夹持深度能够适配不同尺寸的工件装夹需求，整体结构紧凑，操作便捷，能够满足木工、金工等多场景的工件固定装夹使用需求，建模过程中对所有活动零件都添加了正确的装配配合关系，可实现机构的运动仿真，直观展示夹紧调节的动作过程。
