可移动户外立式烧烤焙烧炉结构设计

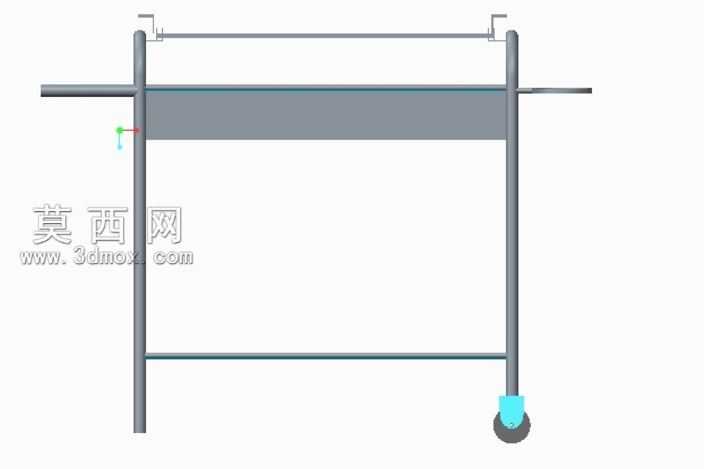

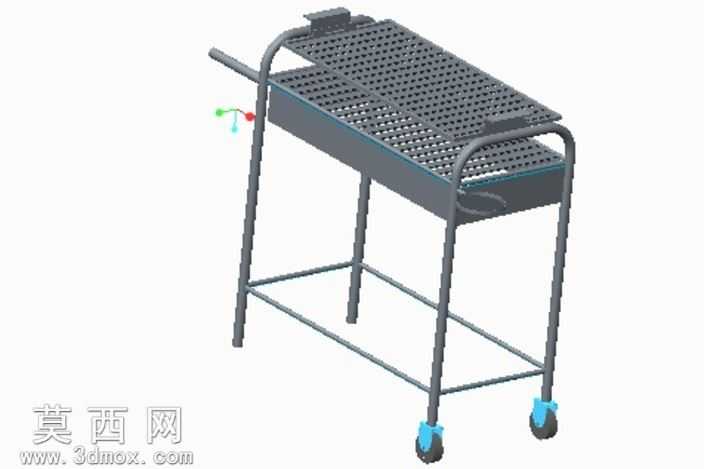

本作品为可移动立式烧烤焙烧炉的三维参数化模型，采用自上而下的EFX模块化设计思路完成整体搭建，建模过程中优先梳理产品的功能层级与装配逻辑，将整体结构拆分为炉体网架、储灰槽、推车框架、扶手、置物层架、移动脚轮六大独立模块，各模块间通过标准约束完成装配，既保证了整体结构的稳定性，也为后续的结构修改、参数调整预留了充足空间。模型在建模阶段严格遵循实际钣金加工与管材弯折的工艺特性，炉身主体采用薄钣金特征构建，表面的烧烤网架通过阵列冲孔特征还原真实的网格镂空结构，既保证了烧烤过程的通风导热需求，也还原了实物的承重结构细节；推车框架采用圆管弯折成型特征搭建，扶手位置做了符合人体工学的弧度处理，底部双层框架结构分别承担炉体承重与置物功能，下层置物架可放置烧烤食材、工具等物品，提升使用便利性。模型的材质渲染贴合实物的使用场景，金属框架与炉体采用哑光磨砂金属材质，还原普通碳钢烧烤炉的真实质感，脚轮部分采用蓝色硬质塑料与黑色橡胶的组合材质，区分轮架与滚轮的不同材质属性，网架部分做了轻微的做旧质感处理，模拟高温使用后的金属色泽变化，整体渲染效果写实度高，结构细节无遗漏。模型完整还原了可移动烧烤炉的全部实用结构，四个带刹车的万向脚轮可实现灵活移动与位置固定，侧边延伸的扶手既可以推动设备转移，也可临时悬挂烧烤工具，炉体下方的封闭式储灰槽可承接烧烤过程中掉落的炭灰，避免污染使用场地，整体结构紧凑合理，兼顾户外使用的移动性、实用性与结构强度，可作为户外休闲厨具产品开发、结构改进的参考模型，也可用于相关产品的教学演示、方案展示使用。
