塑料弹簧式布衣架夹持夹结构设计

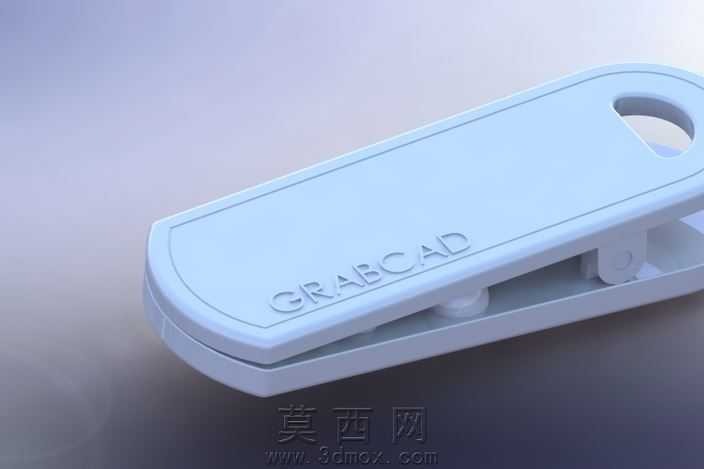

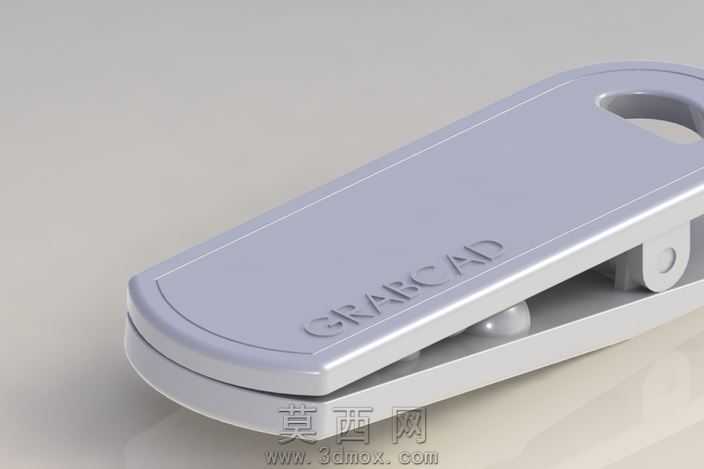

本作品为日常家用的布衣架配套夹持夹三维模型，整体采用SolidWorks完成全参数化建模，建模过程中优先遵循注塑件的生产工艺要求，对所有棱边做了均匀的圆角过渡处理，避免注塑生产过程中出现应力集中、填充不足的缺陷，同时提升成品握持使用的舒适感。模型整体采用上下两片夹体铰接的经典结构，上夹体表面做了内凹的品牌标识浮雕造型，在建模时通过包覆特征完成标识的凹凸效果制作，既还原了实物的外观细节，也保证了曲面的连续性，不会出现破面、褶皱等影响渲染效果的问题。夹体尾部设置了一体化的挂孔结构，可单独悬挂使用，也可配合布衣架的横杆完成挂载，适配不同的晾晒使用场景。夹体的铰接部位采用了同轴的圆柱凸台转轴结构，建模时严格控制了转轴与轴孔的配合公差，预留了合理的装配间隙，保证铰接转动时的顺滑度，不会出现卡滞、松垮的问题。夹体内部的弹簧安装位做了对应的定位凸点结构，可精准匹配扭力弹簧的安装位置，弹簧采用螺旋扫描特征完成建模，还原了弹簧的丝径、圈数、两端支撑脚的角度参数，装配后可实现捏压尾部即可张开夹口、松开后依靠弹簧扭力自动夹紧的功能逻辑。材质方面，夹体主体设定为哑光磨砂聚丙烯材质，渲染时调整了材质的漫反射粗糙度、反光强度参数，还原普通日用塑料的柔和质感，弹簧部分设定为镀锌弹簧钢材质，添加了轻微的金属反光和细微的表面磨砂纹理，区分不同部件的材质差异。渲染阶段采用了工作室柔光环境，设置了主辅两个光源，主光源从斜上方45度投射，打出夹体的整体轮廓和结构阴影，辅光源从侧方补光，消除铰接部位、夹体内侧的死黑区域，清晰展现夹体的厚度变化、内部的弹簧安装结构、夹口内侧的防滑凸点细节。设计过程中充分考虑了日用小五金的使用需求，夹口内侧设置了多道平行的防滑凸棱，增大与衣物、布料接触时的摩擦力，避免夹持轻薄布料时出现滑落的问题，整体造型线条流畅无尖锐棱角，握持捏压的部位做了加宽处理，分散捏压时的压强，提升长时间使用的手感，不会出现硌手的问题。整个模型的所有特征均保留了完整的参数化建模历史，可根据实际生产需求调整夹体的整体尺寸、夹口开合角度、弹簧的弹力参数，适配不同厚度布料的夹持需求，也可修改表面的标识内容、外观配色，快速衍生出不同规格的同系列夹持夹产品。
