开放式ATX电脑机箱硬件装配结构

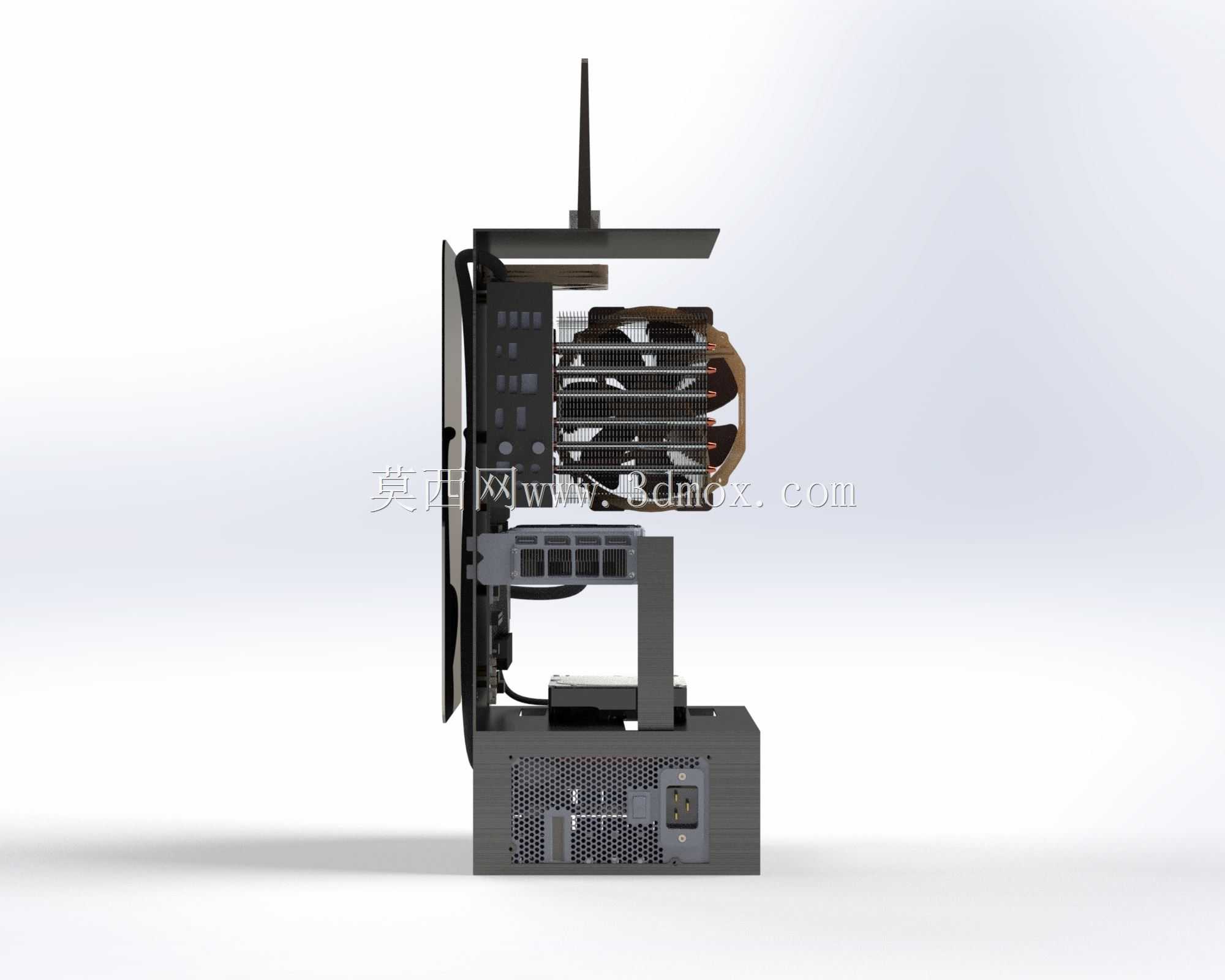

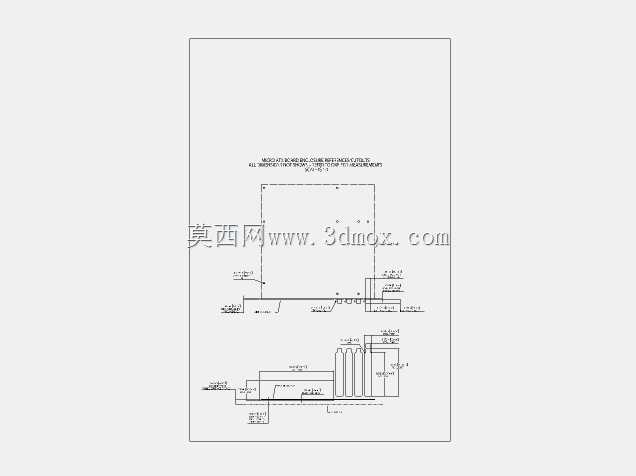

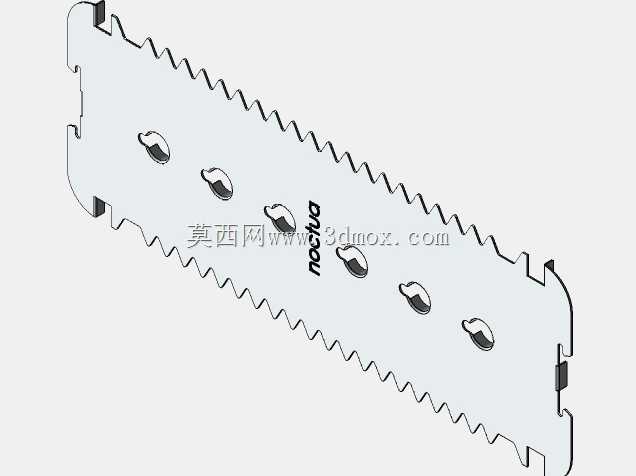

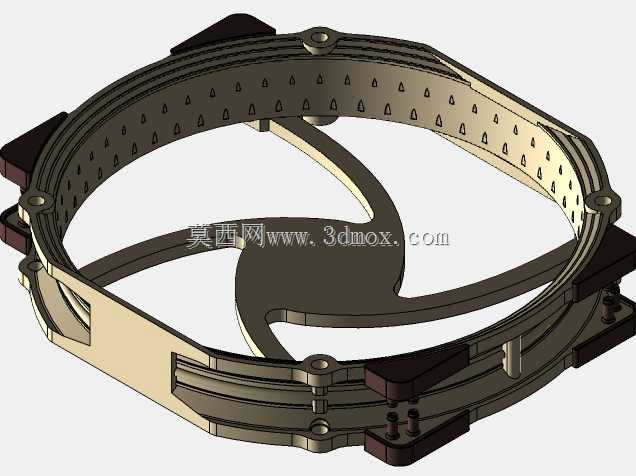

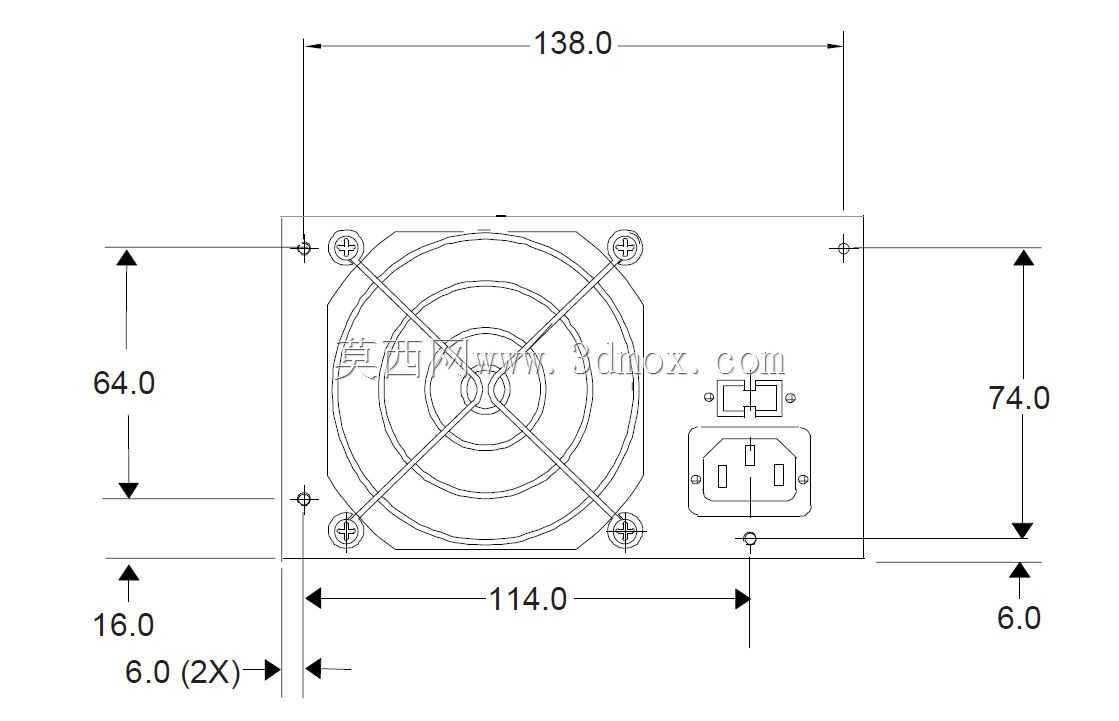

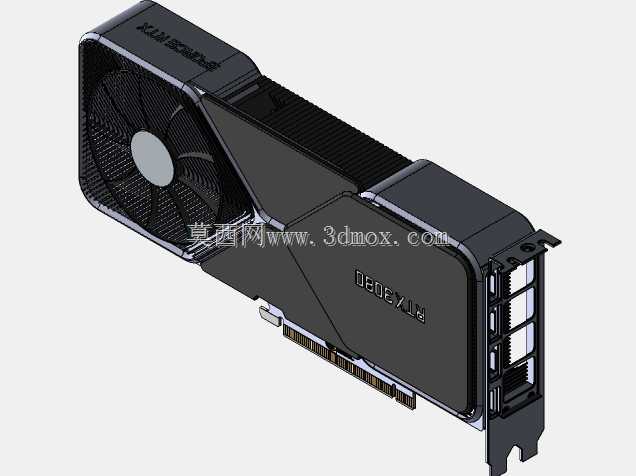

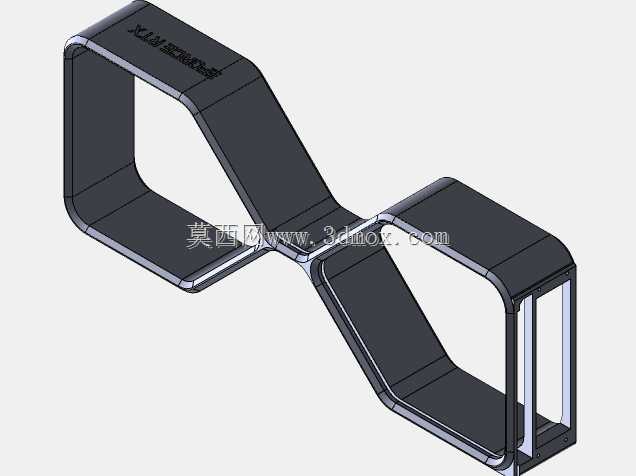

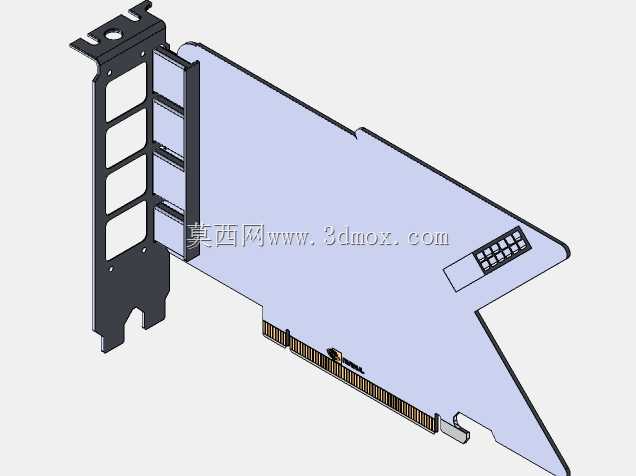

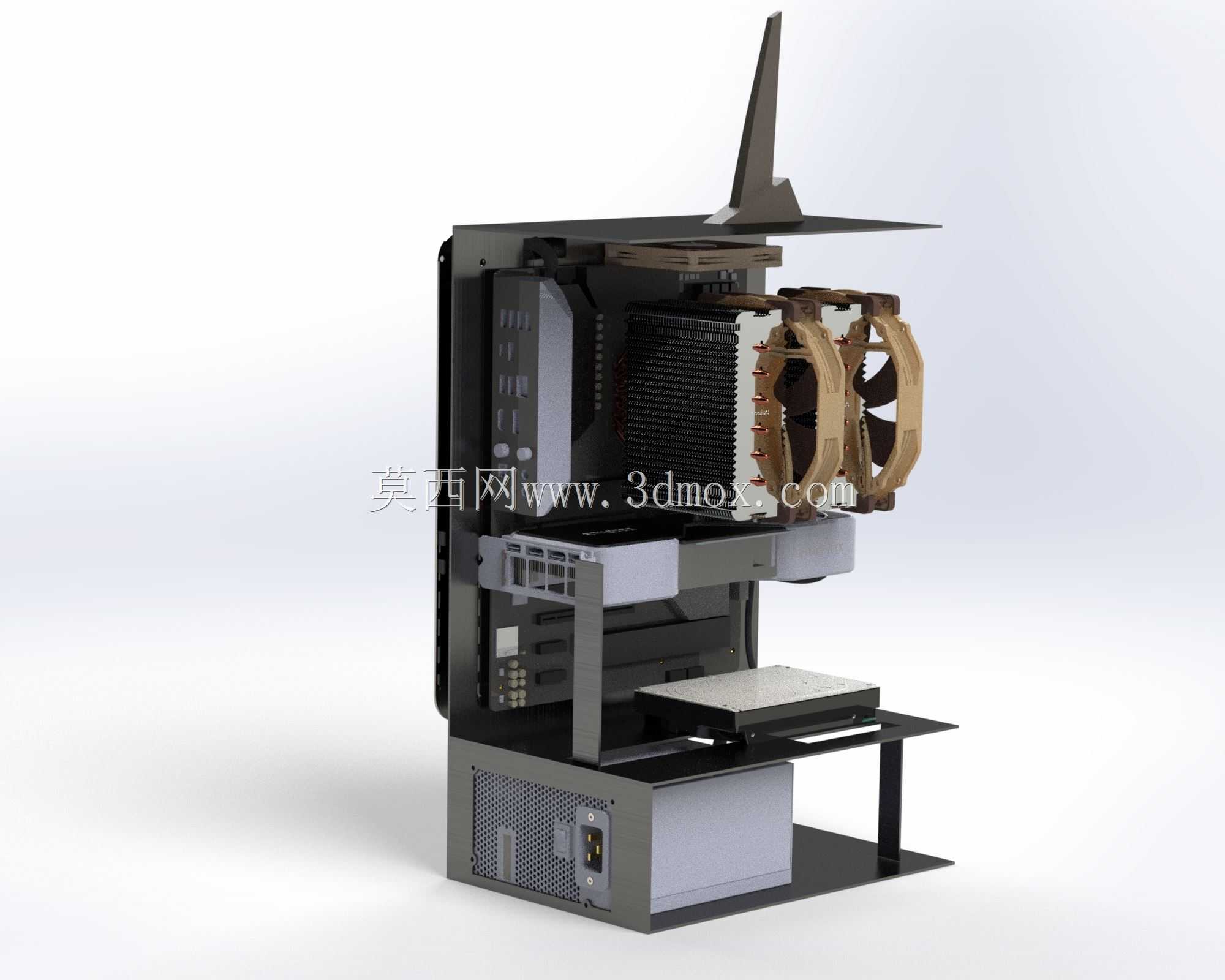

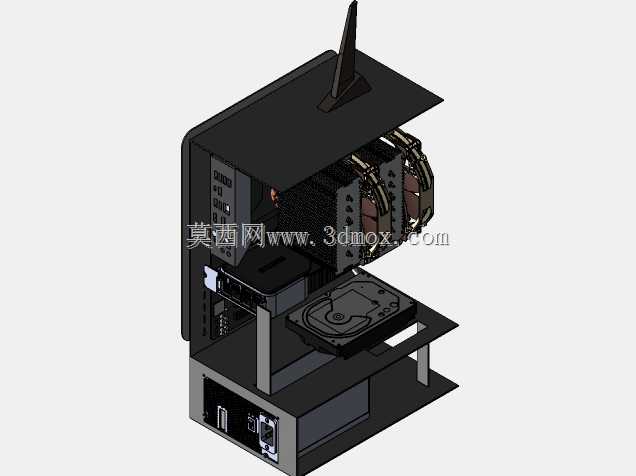

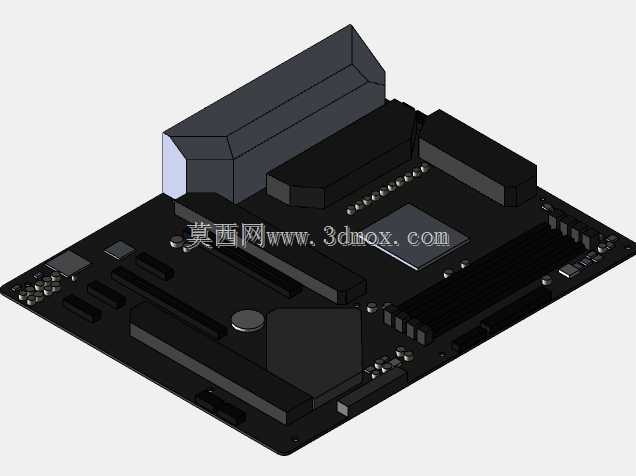

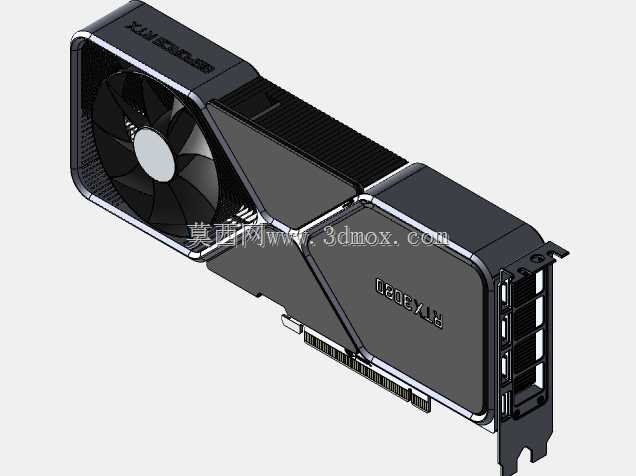

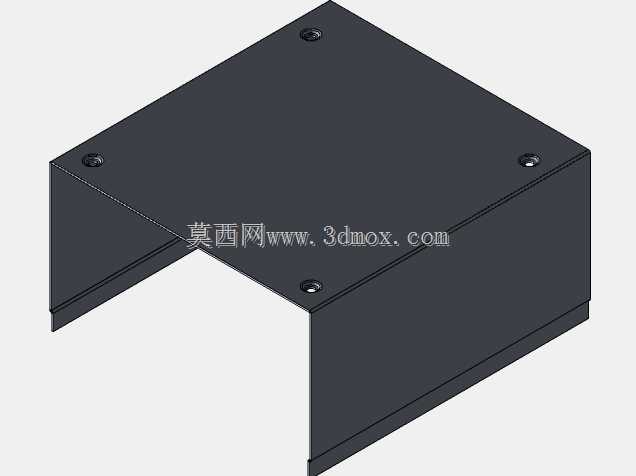

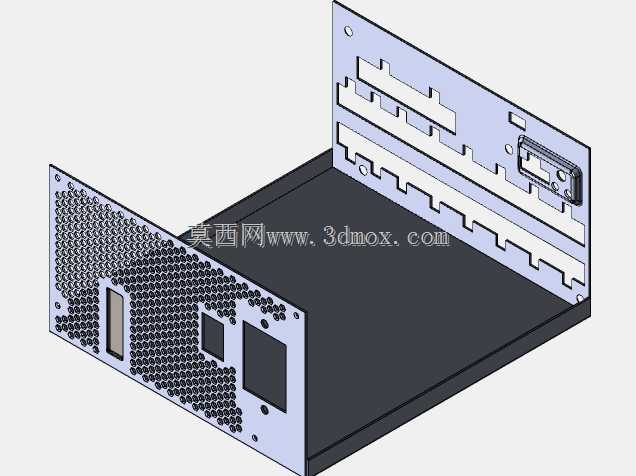

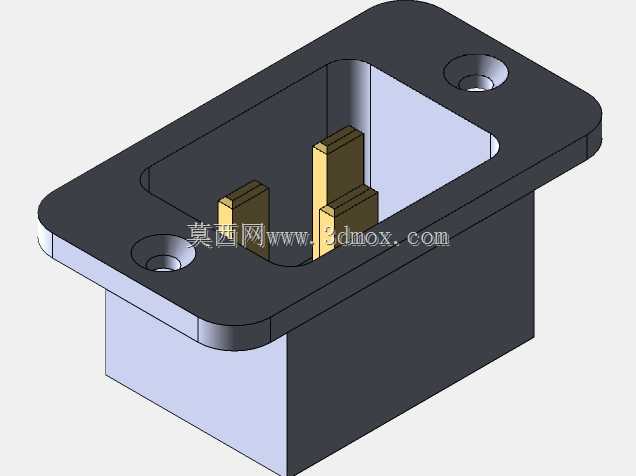

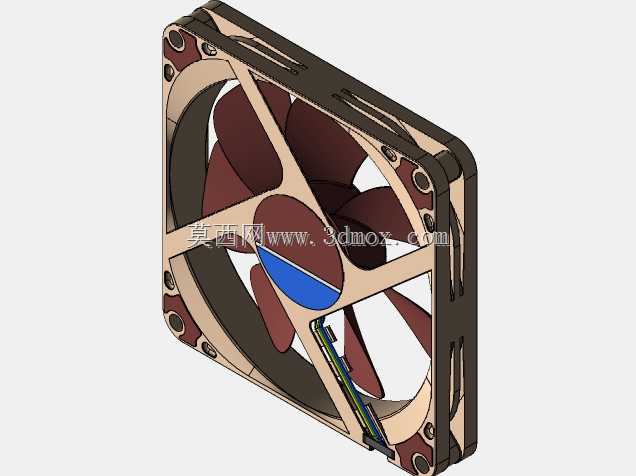

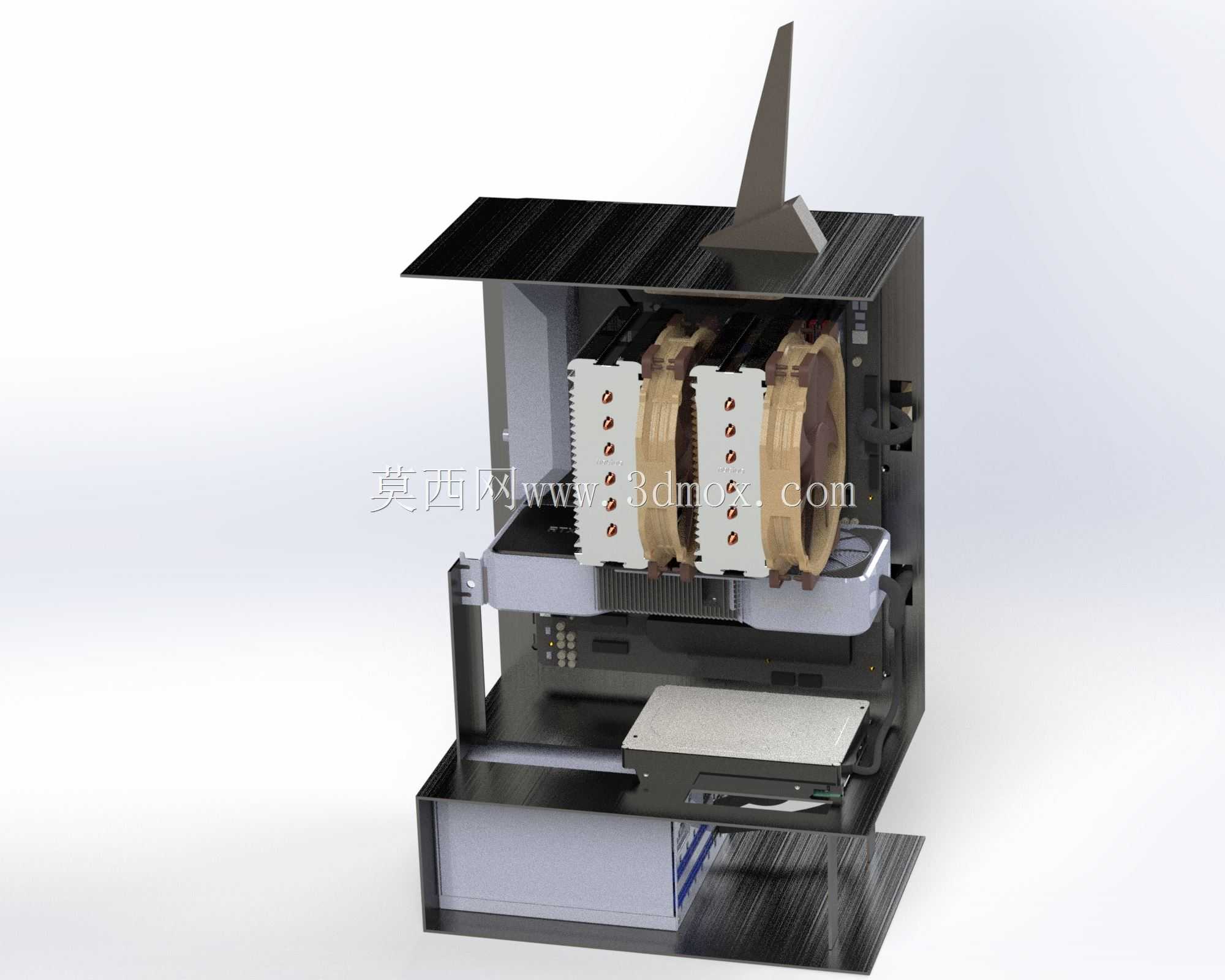

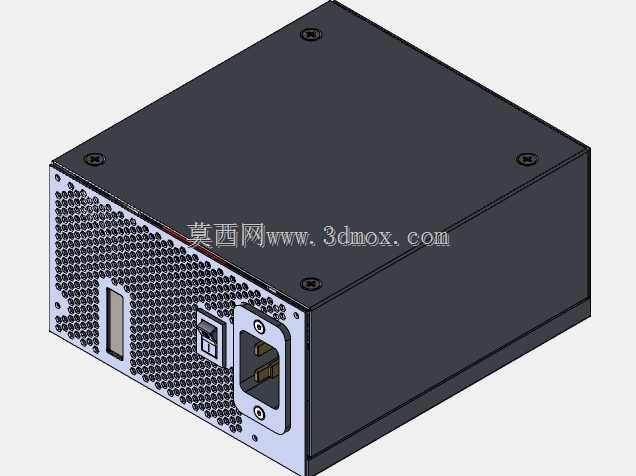

　　这套开放式ATX机箱结构面向桌面硬件测试、改装展示与小空间装机场景，打破传统封闭机箱的侧板约束，把主板、显卡、电源、散热与走线关系直接暴露在装配层级中，方便工程师在硬件兼容性验证、散热方案调试、展示机搭建时快速拆装。底部电源仓采用独立承托框架，预留通风孔位与电源固定接口，安装边界围绕标准ATX电源外形设定，侧向留出插头插拔空间，避免供电线缆与上层显卡支架发生干涉。主板承载区对应主流大板孔位，IO接口朝向外侧，背板区域留出WiFi天线安装位，天线从主板后置IO处向上延伸，信号路径不受金属板材遮挡。显卡安装位通过PCIe插槽定位，高端长显卡依靠横向支撑件分担重量，防止长期使用后插槽受力变形；显卡下方与前方保留进风通道，风冷散热器鳍片、

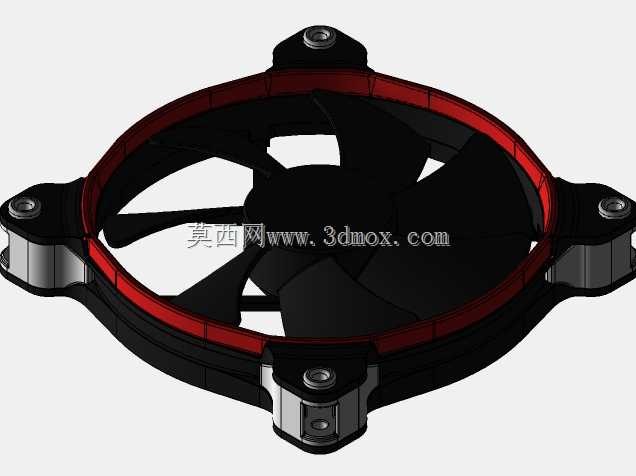

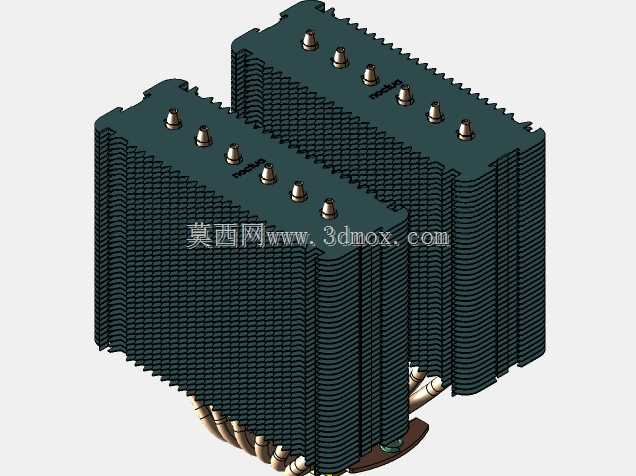

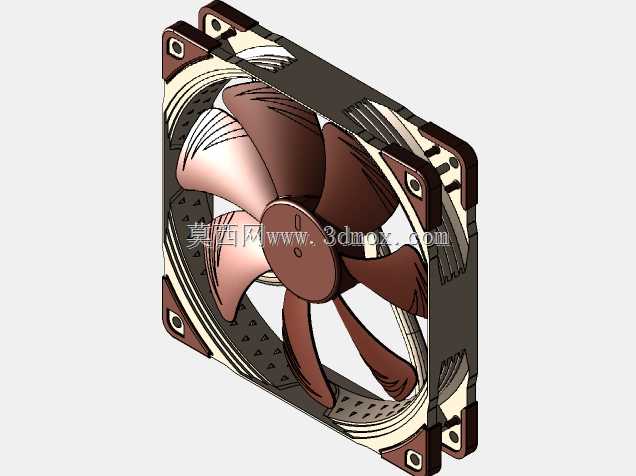

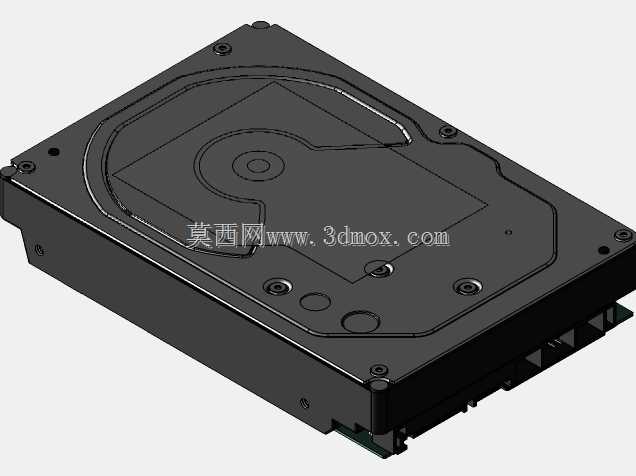

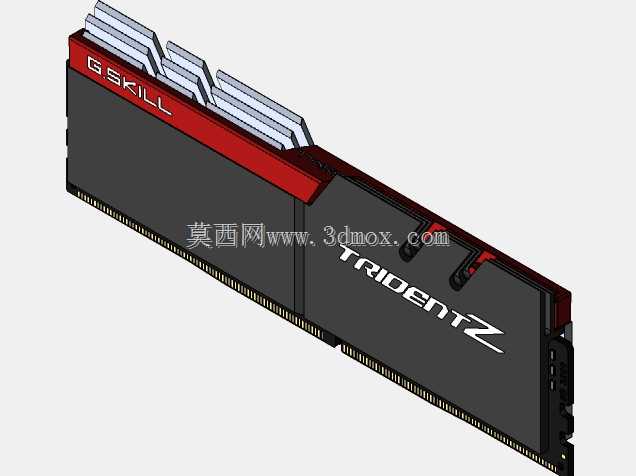

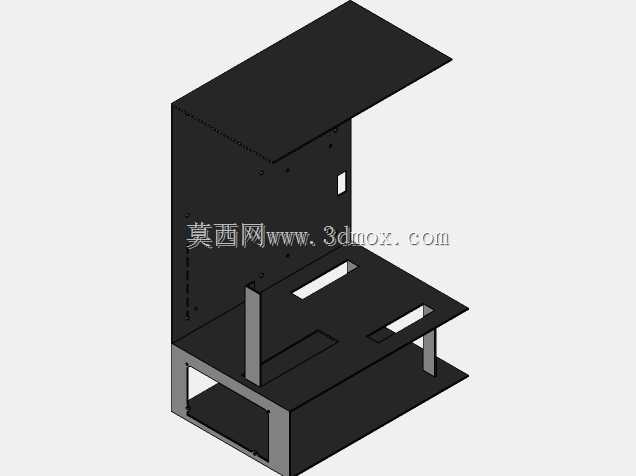

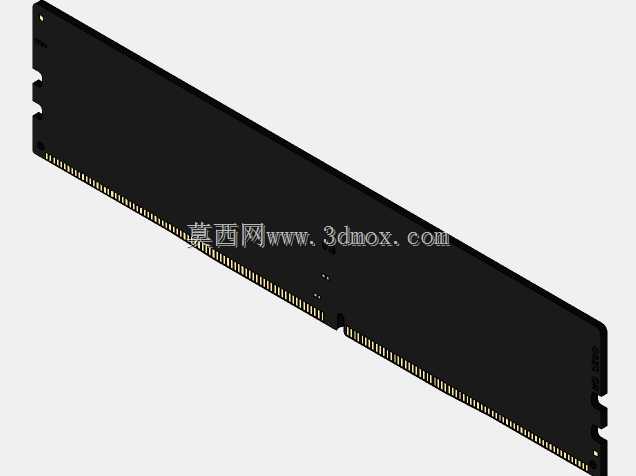

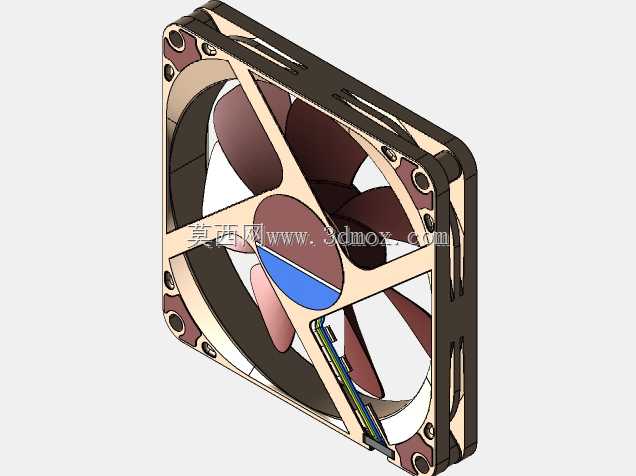

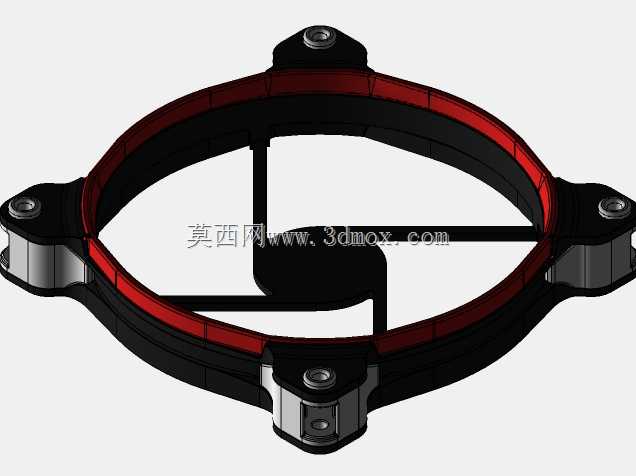

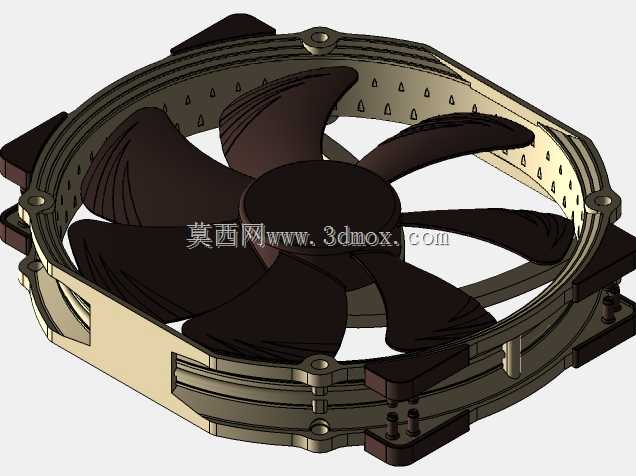

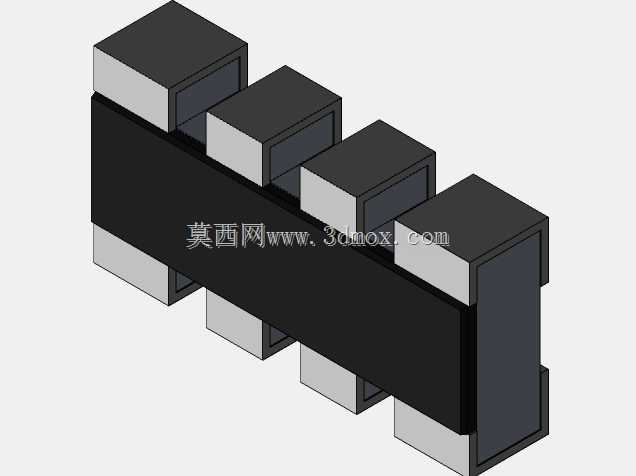

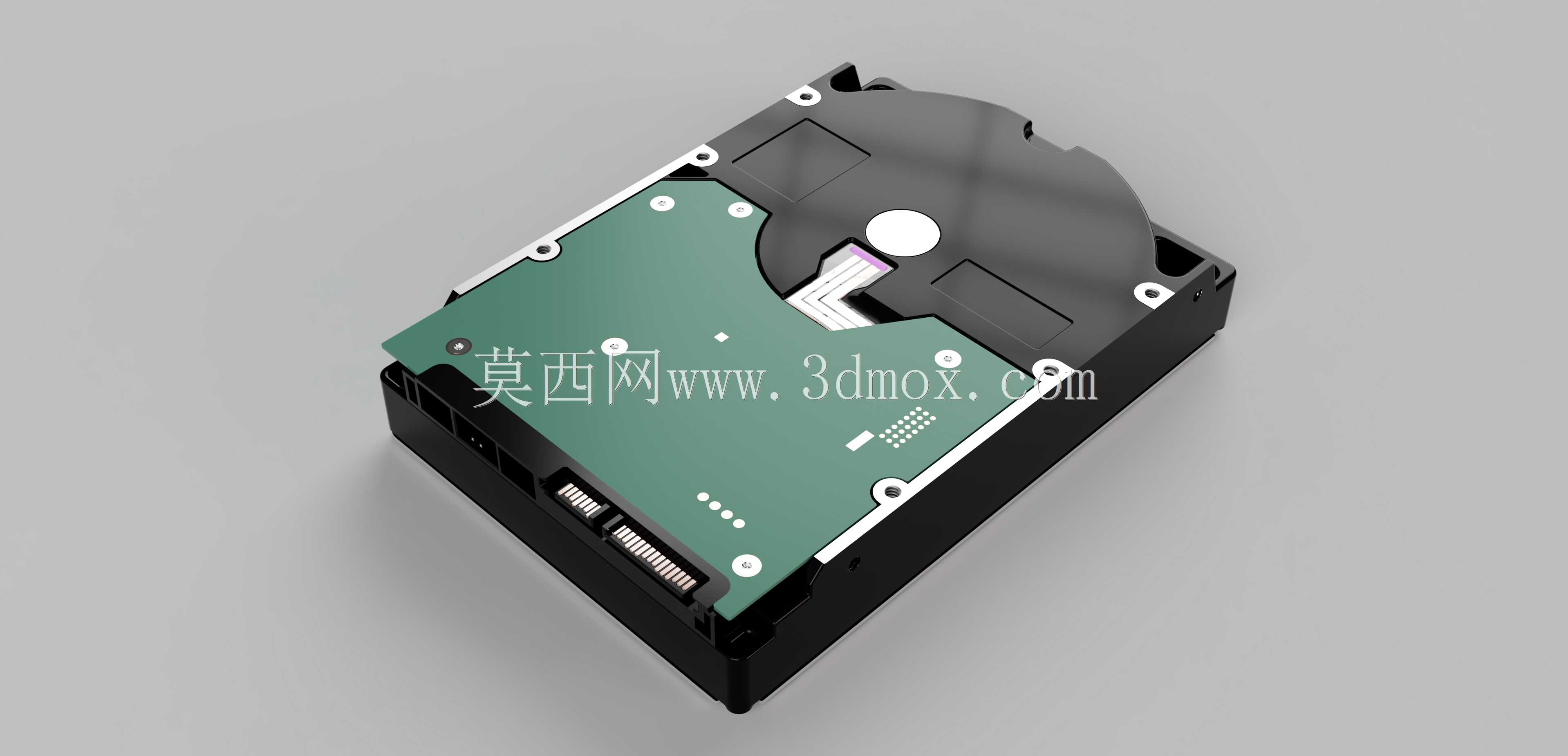

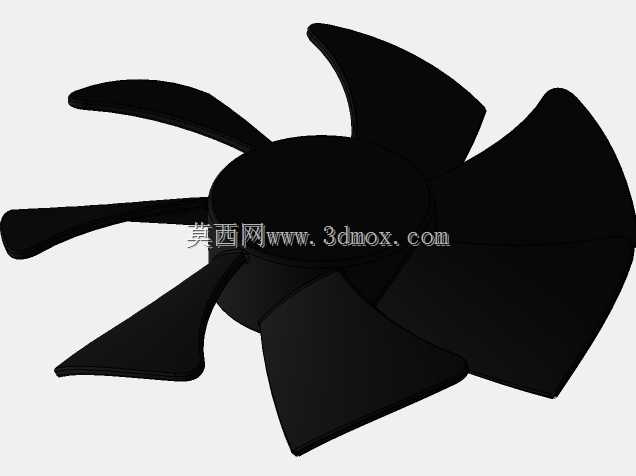

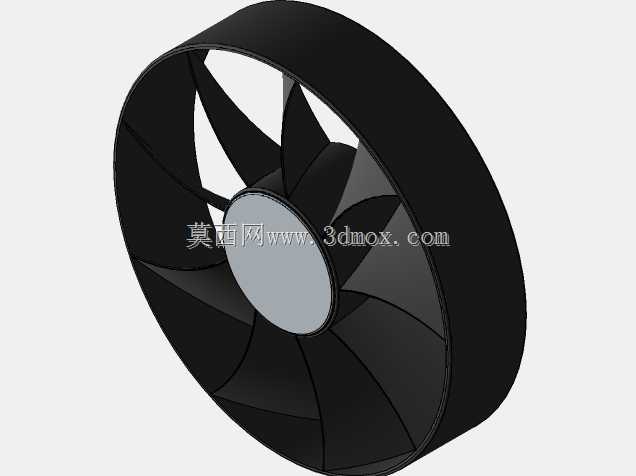

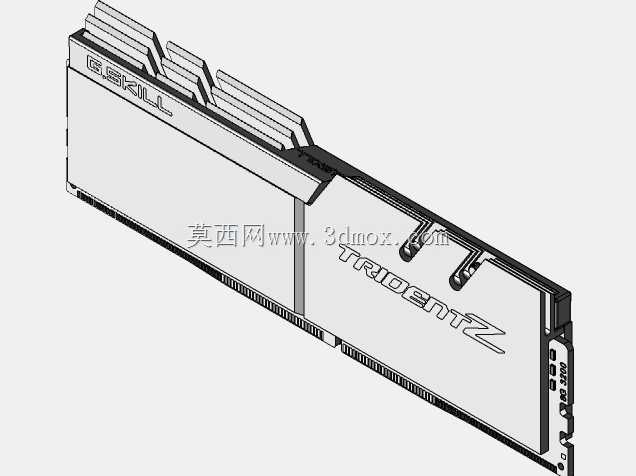

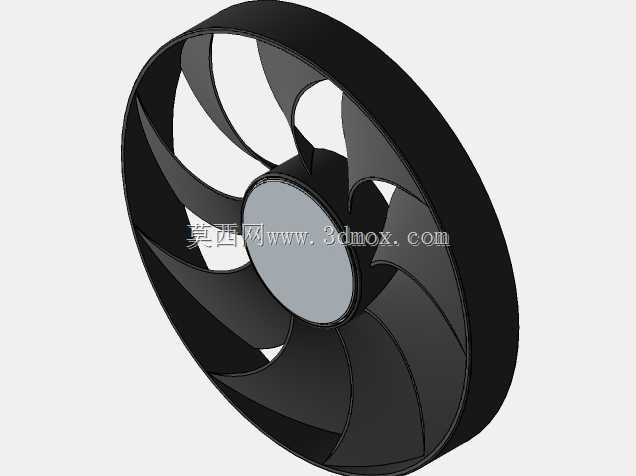

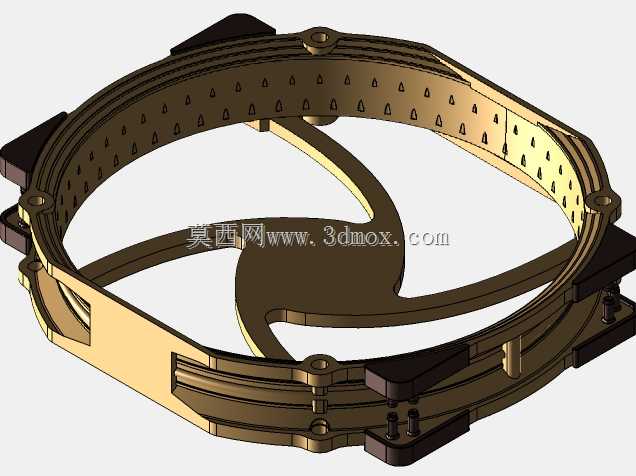

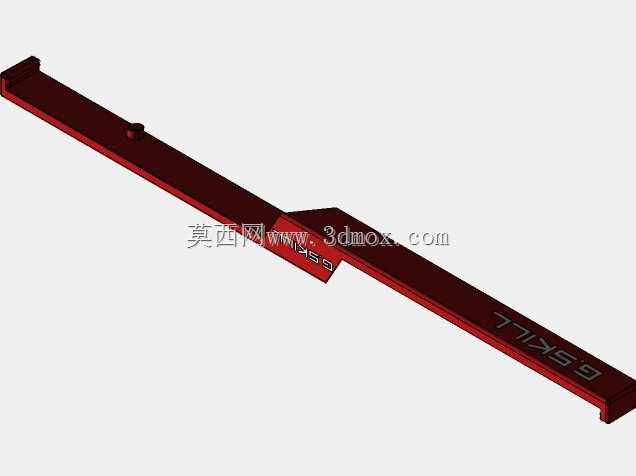

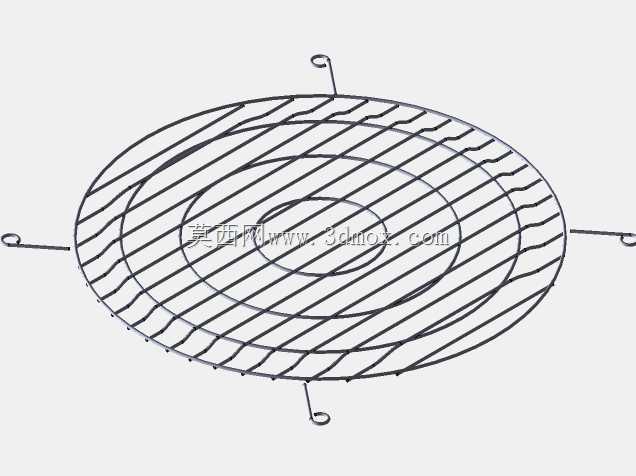

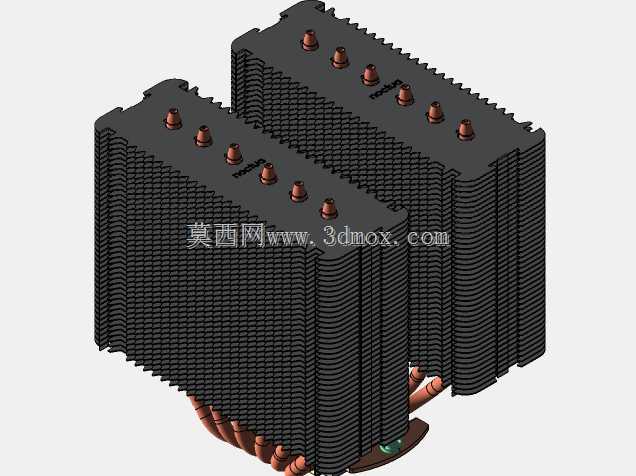

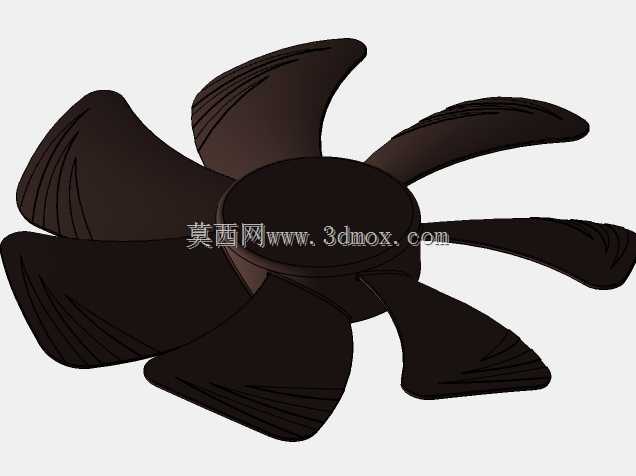

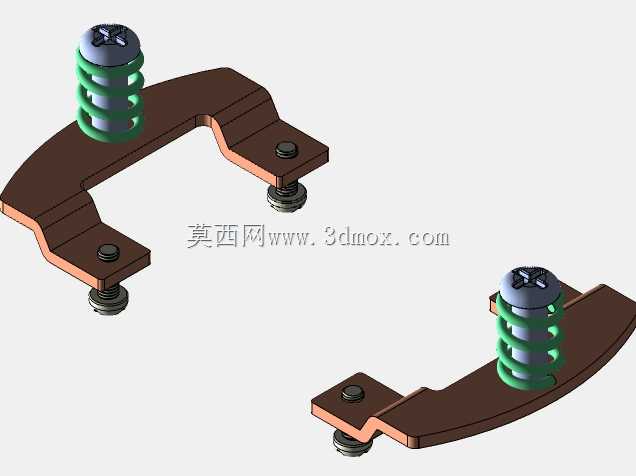

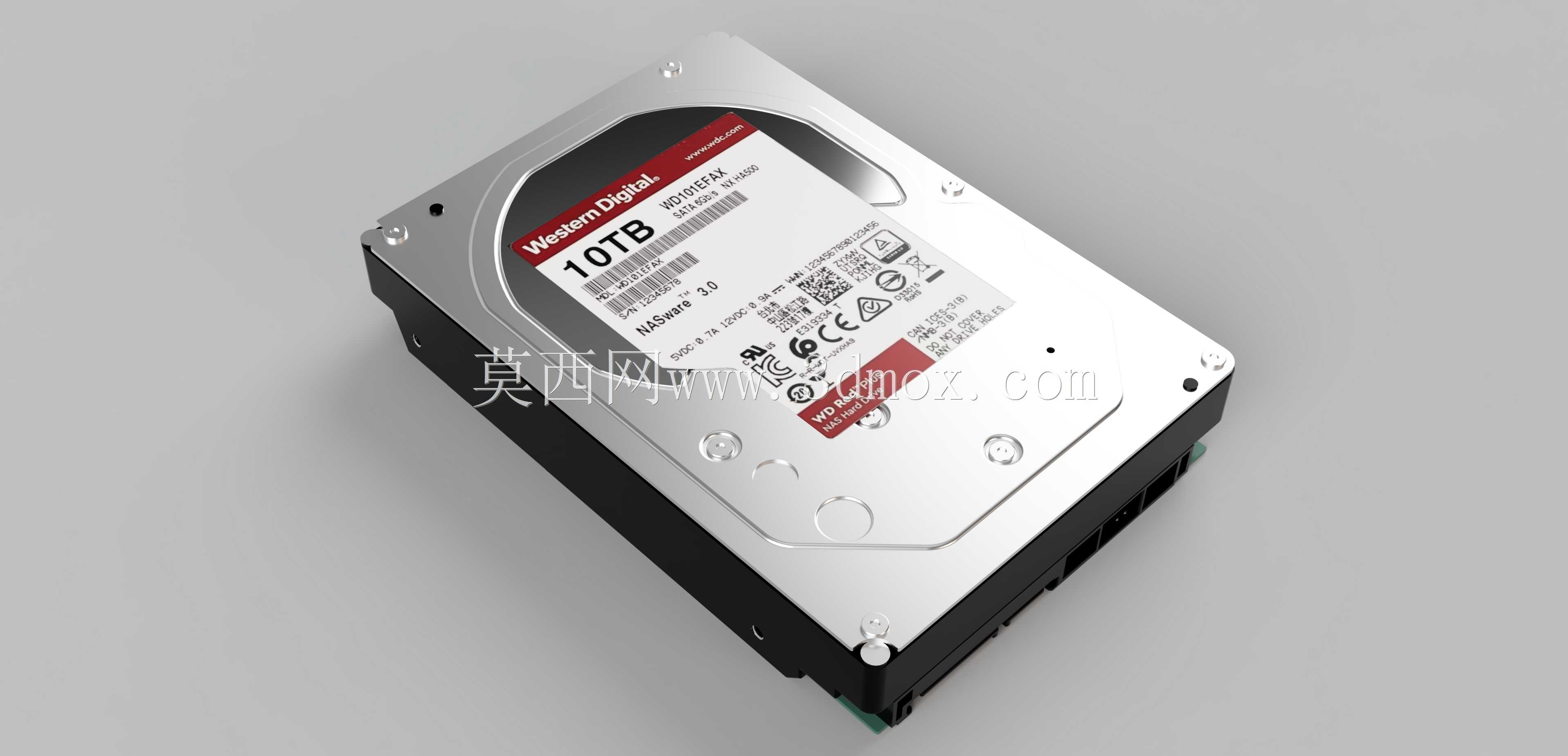

　　风扇与机箱框架之间留出均匀间隙，保证气流可以直吹显存与供电模块。CPU散热塔位于主板中部，高度方向避开顶部横梁，内存插槽两侧保留插拔余量，不用拆卸散热主体即可更换内存条。存储设备固定在框架下层空位，硬盘位与电源仓分层布置，减少振动传递，数据线和供电线沿立柱内侧走线，用扎带点位约束线序，既保持外露结构整洁，也避免线缆卷入风扇。整机框架以立式立柱连接底部电源仓与上部主板托板，没有多余围板，外形占用面积小于同规格封闭机箱，高度方向以散热器和天线为最高边界，宽度方向由显卡长度决定，深度方向预留前置冷排或额外风扇的扩展位置。设计时先确定主板、电源、显卡三大件的基准坐标，再反推支撑梁位置，所有安装孔位对齐硬件标准孔距，

　　承重梁避开主板背面焊点与电容凸起，装配顺序从电源固定开始，依次装入主板、处理器散热、内存、显卡，最后整理天线与线缆。这种结构适合硬件实验室反复更换配件，也适合电竞展示平台直观呈现内部构造，维护时不用拆解大面积外壳，清灰、换件、测温都能直接操作。
