特斯拉乘用车多辐式铝合金轮毂轮辋结构

　　该轮辋总成面向纯电动乘用车型的底盘行走系统开发，适配特斯拉车型低风阻、高承载的整车定位，在整车架构中承担轮胎支撑、制动力矩传递、转向载荷导向与行驶冲击缓冲的核心作用，日常装车场景覆盖城市通勤、高速巡航、非铺装路面缓行等常规工况，轮辋的刚性余量设计可覆盖电动车整备质量偏高、瞬时输出扭矩大的使用特性，避免急加速、紧急制动工况下轮辐出现形变开裂。

　　从结构设计思路来看，这款轮辋采用五组双辐条的分叉式造型，辐条从中心安装座向外呈放射状延伸，每根主辐条在靠近轮缘位置拆分出两支承臂，既可以在不额外增加轮体重量的前提下扩大载荷传递的受力截面，分散螺栓孔周边的集中应力，又能顺着气流走向梳理刹车盘周边的散热风道，降低轮腔内部的紊流阻力，匹配电动车对续航能耗的优化需求。轮辋主体采用深槽式整体成型结构，桶身侧壁预留标准轮胎胎圈的配合台阶，胎圈座位置的径向尺寸公差严格控制在装配允许区间内，既保证轮胎充气后胎圈与轮辋密封面完全贴合，无慢撒气风险，也能在补胎拆装时让胎唇顺利滑过深槽完成装卸，不会划伤轮辋表面涂层。

　　安装边界层面，轮辋中心设置同轴定位的中心孔，与车辆转向节的轴头形成过盈配合定位，周围均布的螺栓孔孔位分度圆与整车轮毂轴承的安装螺柱完全匹配，装配时螺母锥面与轮辋螺栓座的锥面自动对中，保证轮体旋转的同轴度，控制高速行驶的径向跳动量。轮辋的偏距参数经过匹配校核，轮辐背面与刹车卡钳之间预留足够的安全间隙，即便选装大尺寸制动套件也不会出现转向打满时轮体与卡钳、悬架摆臂发生运动干涉的问题。轮辋外缘的轮唇位置做了加厚翻边处理，车辆低速靠边停车时即便轻微剐蹭路肩，首先接触的是加厚轮唇，不会直接损伤辐条主受力结构，后期表面修复也仅需处理外缘涂层，维护成本更低。

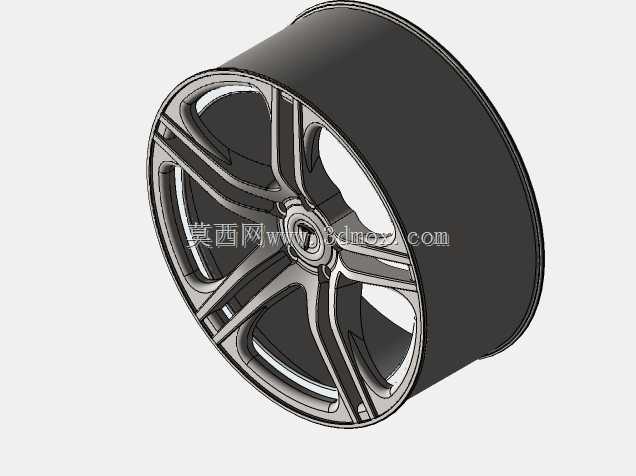

　　建模过程中完整还原了轮辋的所有功能特征：中心孔的倒角、螺栓座的锥面、辐条背面的减重空腔、轮辋桶身的气门嘴安装孔都按实际加工逻辑搭建，没有出现影响装配的几何干涉，结构细节可直接用于后续的有限元冲击仿真、旋转疲劳校核，也能作为改装选型、整车底盘装配校验的数字化参照。
