老式台式电脑主机机箱结构三维建模

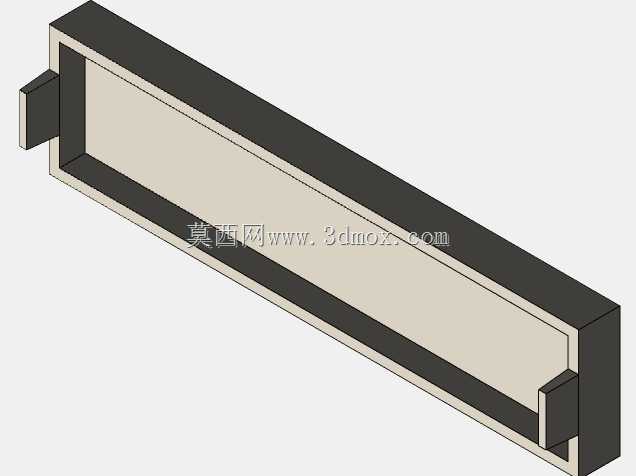

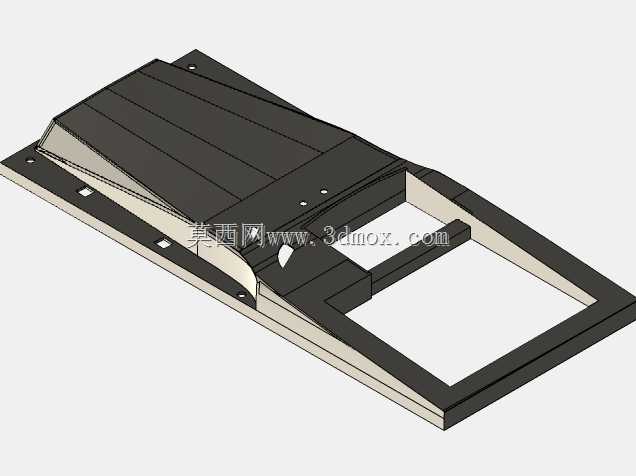

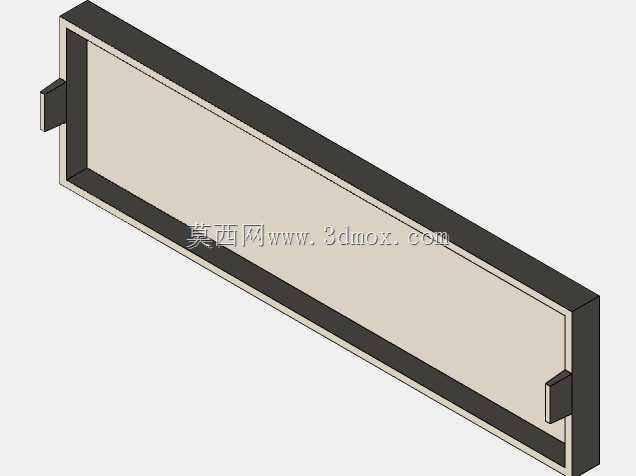

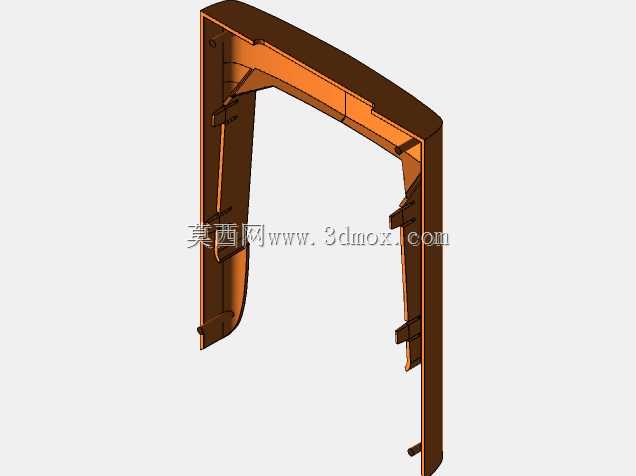

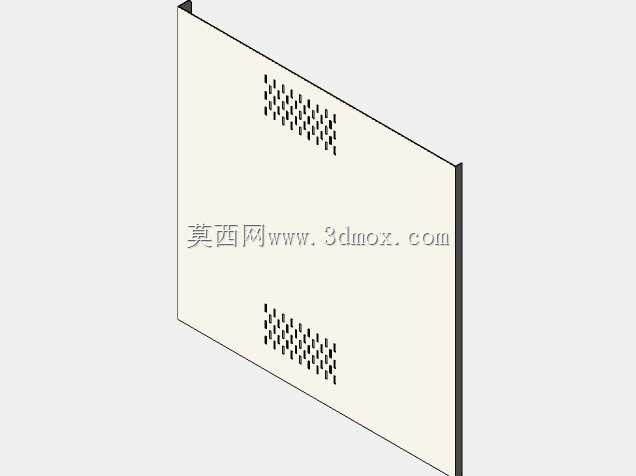

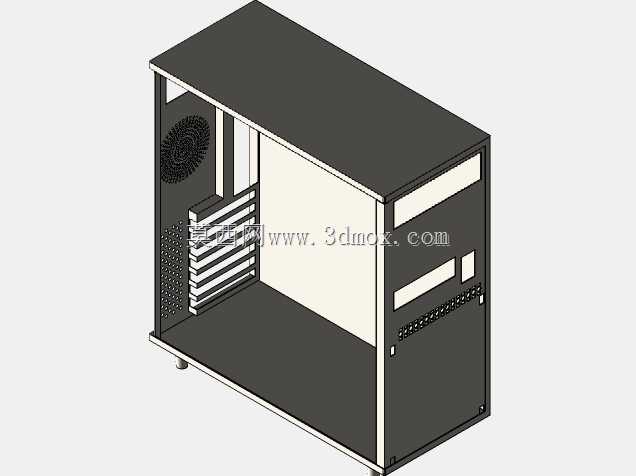

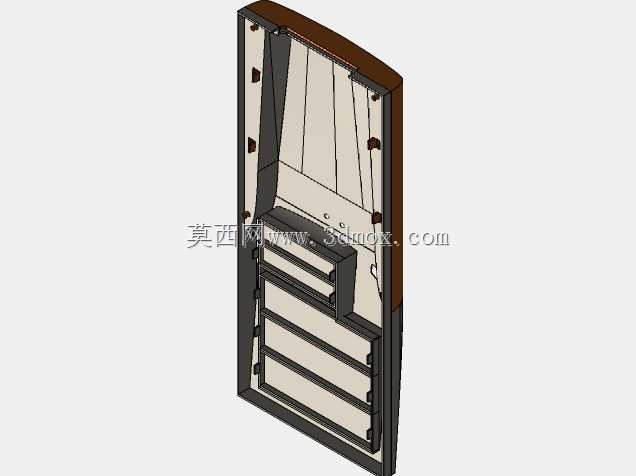

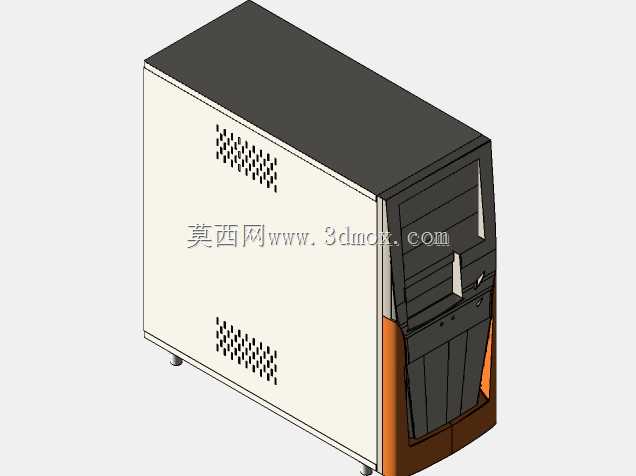

这款老式台式电脑主机机箱的建模，最初是为了复刻早年线下门店所用兼容机的壳体结构，用来模拟封闭机箱内部的气流组织走向，验证不同风道布局下硬件散热的实际表现，在早年DIY装机还未形成标准化风道方案的阶段，这类实体结构的建模还原能帮结构设计者快速排查散热盲区，避免装机后出现硬件积热的问题。从结构设计逻辑来看，机箱主体采用0.6mm厚度的SECC钣金折弯成型，整体外形尺寸控制在420mm高、190mm宽、480mm深的常规ATX机箱边界内，安装时需要预留后部15mm的走线空间、前部20mm的进风间隙，才能保证常规ATX主板、标准ATX电源、全长PCIe设备的顺利装入，不会出现部件干涉的问题。机箱侧盖采用上下两排阵列式圆形通风孔设计，孔位直径3mm，孔间距8mm，既可以辅助内部热空气排出，也能避免大尺寸异物进入机箱内部触碰带电硬件，建模时特意还原了侧盖与箱体的卡扣配合结构，虽然实际钣金公差存在一定偏差，侧盖闭合后会有细微的装配间隙，但后部IO屏蔽区域的截止点位完全按照标准ATX主板挡板尺寸做了对齐，能保证主板安装后挡板与箱体开口完全贴合，不会出现漏缝、错位的问题。机箱前部采用塑料面板与钣金内框结合的结构，下部预留了光驱位、软驱位的安装开口，底部带有可调高度的支撑脚，能将箱体抬离桌面10mm，避免桌面水渍、灰尘直接进入机箱底部进风区域，同时也能减少机箱运行时的振动传递。这类老式机箱的结构建模，除了用于气流模拟之外，也可以作为旧机改造、复古装机项目的结构参考，建模时还原了所有钣金折弯的止裂槽、螺丝固定柱的位置、面板卡扣的配合尺寸，能直接导出工程图用于小批量的钣金加工，不需要再重新核对硬件安装的边界尺寸。在实际应用场景中，这类机箱结构不仅可以承载常规台式电脑硬件，也可以改造为小型工业控制设备的壳体，只需要调整前部开口的位置，就能装入工业主板、IO板卡等部件，利用原有的散热结构满足工控设备的长时间运行散热需求，箱体的钣金强度足够支撑10kg以内的内部硬件重量，吊装、桌面放置都不会出现结构变形的问题。建模过程中特意修正了早年机箱常见的主板固定柱位偏移问题，所有铜柱安装孔位都按照标准ATX主板的孔位做了对齐，避免装机时出现主板短路、安装不到位的问题，虽然侧盖的公差还原了旧机箱的实际装配状态，但核心的安装基准面、硬件配合边界都做了精准对齐，能满足结构验证、改装设计、加工出图的实际使用需求。
