商用方形不锈钢油炸篮挂柄结构

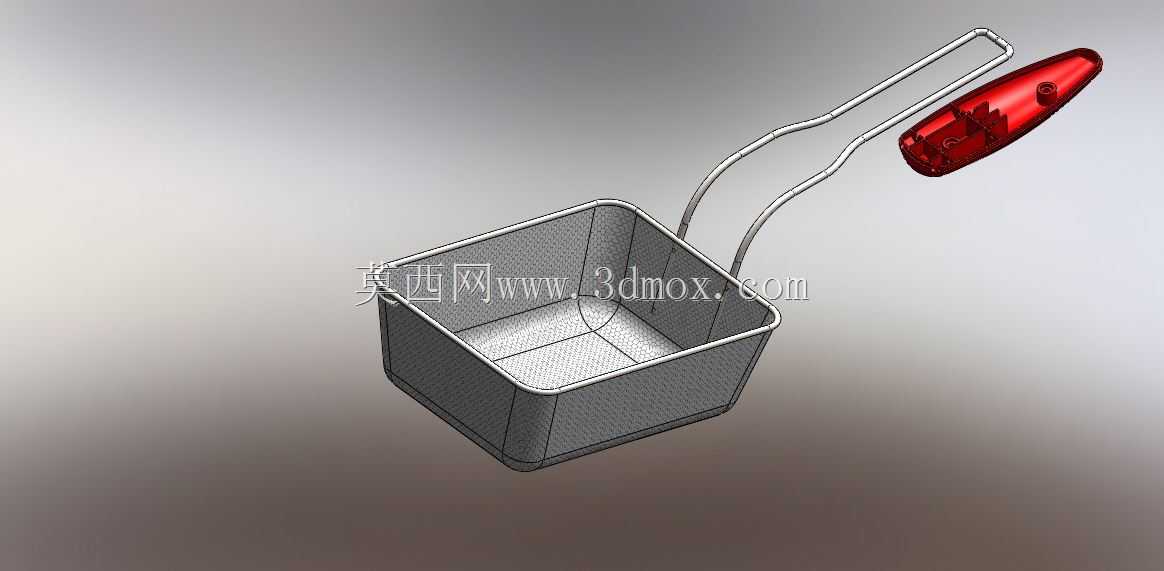

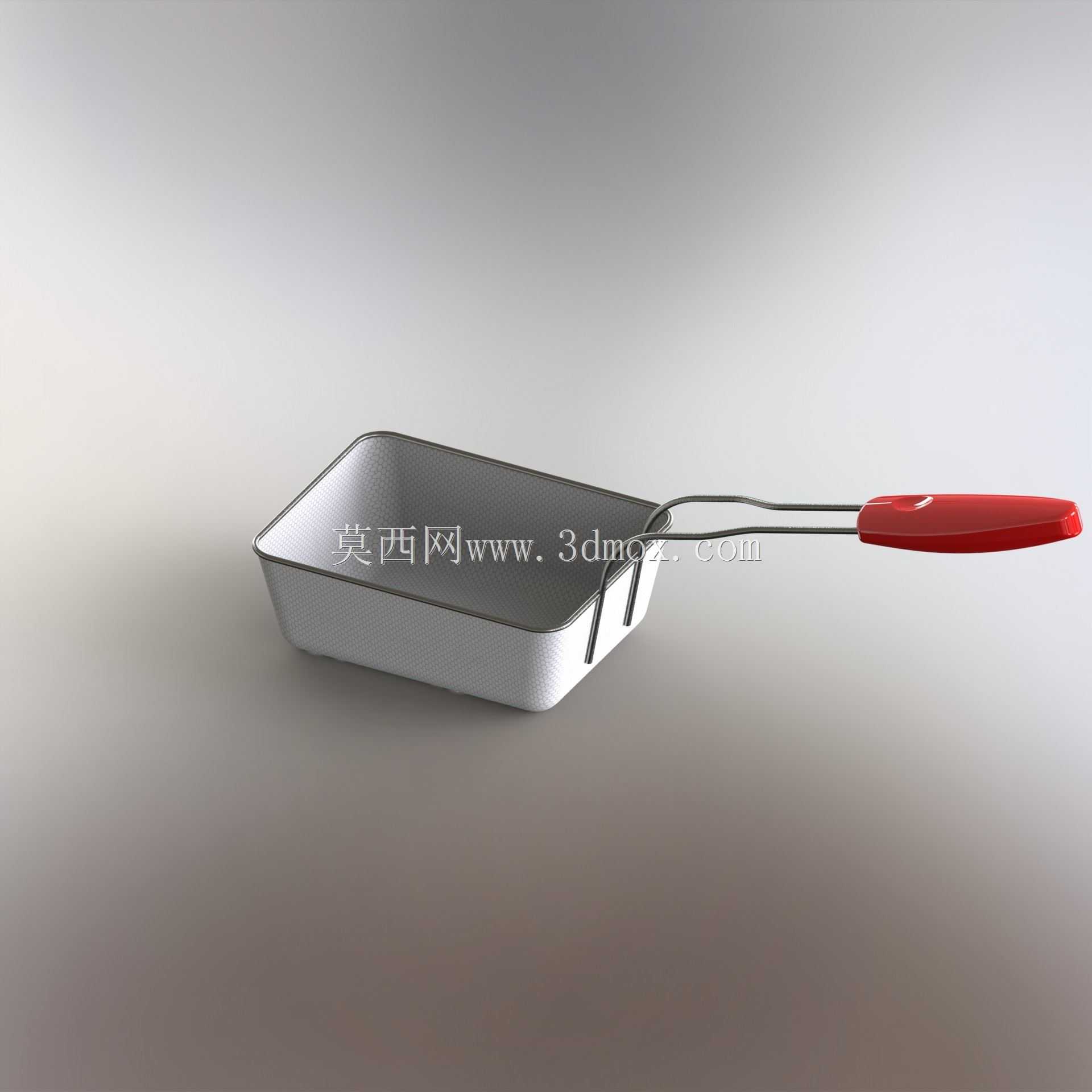

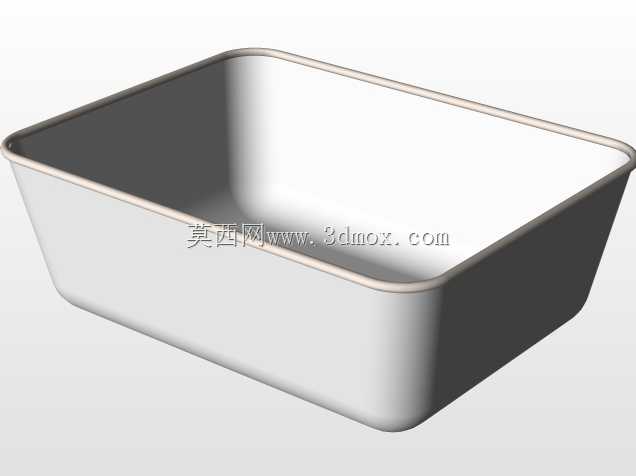

　　方形炸篮主要用于快餐店、小吃档口、中央厨房和油炸生产线的前段投料与后段沥油环节。食材装入网篮后随篮体浸入高温油槽，完成炸制后提起挂在缸沿，使余油经网孔回流，减少带油率并方便操作人员转移成品。相比圆形炸网，方形腔体在等宽油槽内的平面利用率更高，薯条、鸡块、面窝、春卷等物料可平铺分层，避免堆叠造成受热不均。篮体采用细密不锈钢丝网围合，底部与四壁形成连续过滤面，网孔尺寸需要在漏渣、支撑和油阻之间平衡：孔过大，小块食材易掉落；孔过小，油流循环不畅并附着残渣。四周用实心金属条包边，提升篮口抗碰撞能力，也便于在台面上短暂放置。长柄组件从篮体后侧斜向上延伸，双金属杆形成稳定受力路径，手部远离油面，降低热油飞溅风险。手柄末端做弯折挂钩，

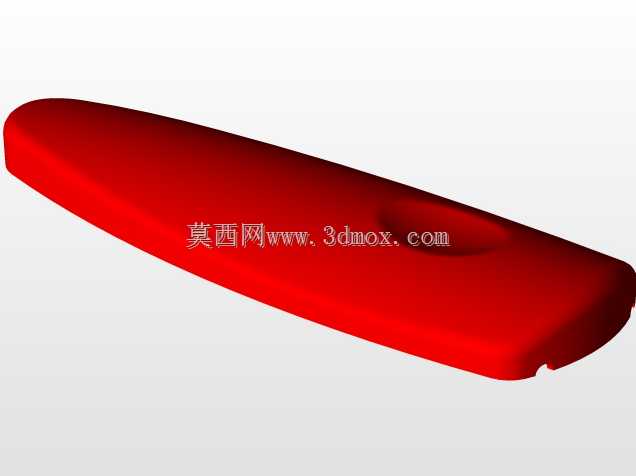

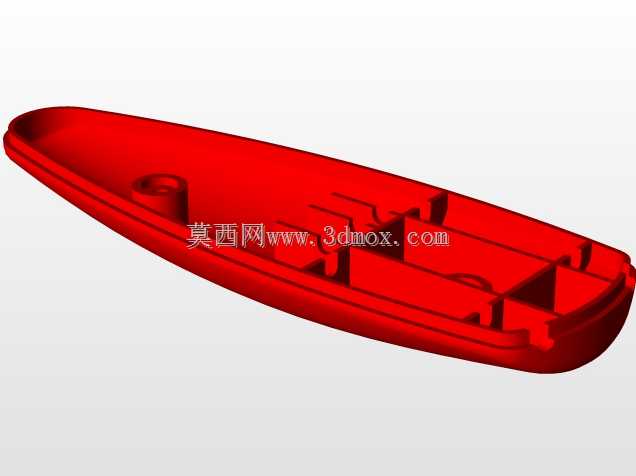

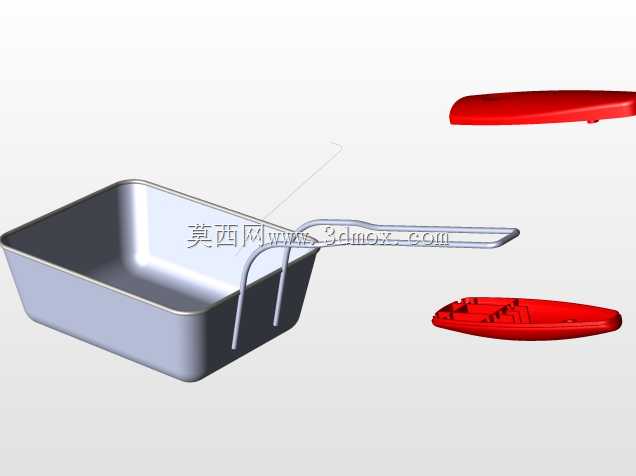

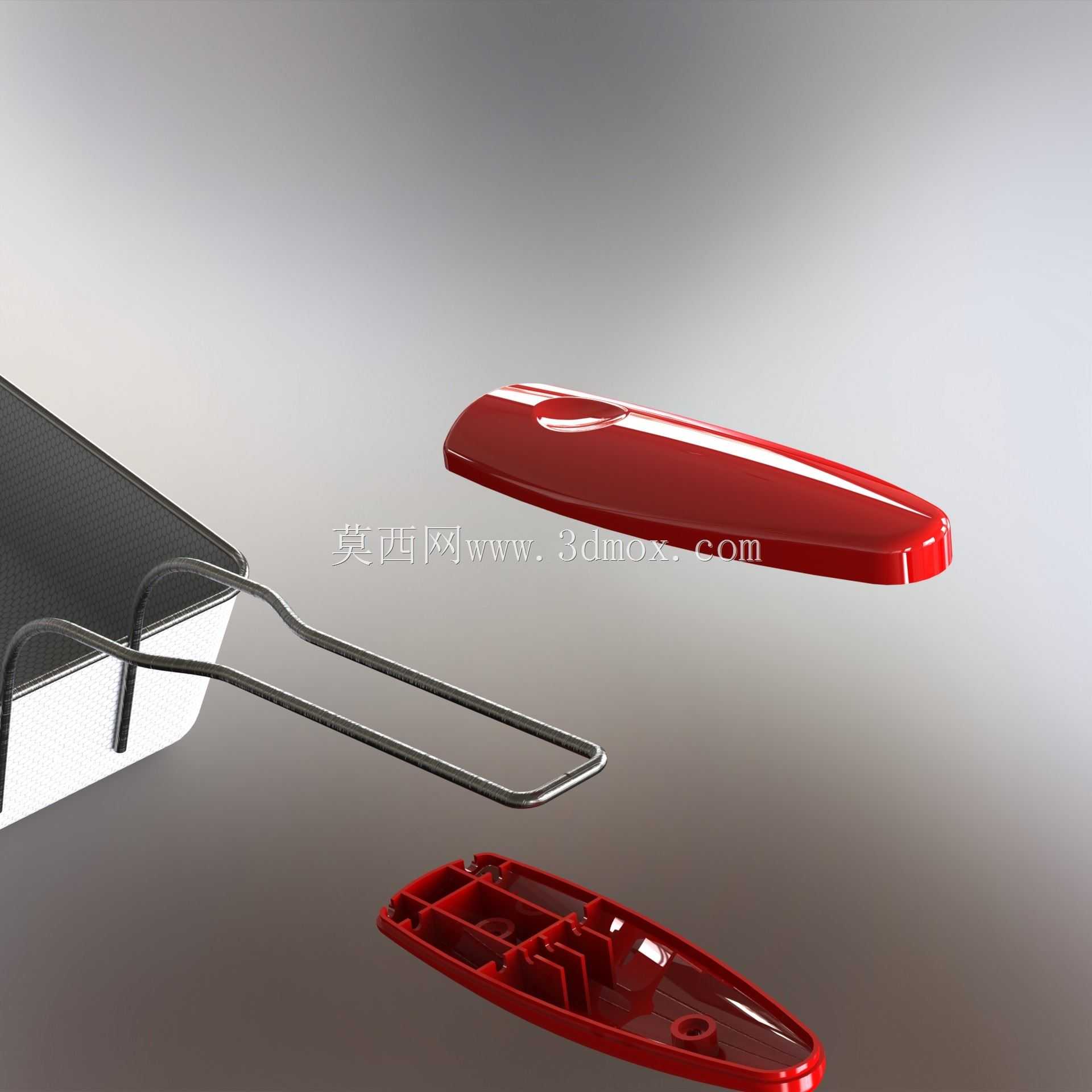

　　可直接搭在炸炉边沿，沥油时不必持续握持；红色隔热套包覆握持区，用于降低金属导热带来的烫感，外形贴合手掌并在端部收口，防止滑脱。建模时可先确定篮体外廓长宽高，再按油槽内部宽度预留侧向间隙，保证篮体顺利放入且不刮擦加热管。包边条、网板和支撑杆之间采用焊接或折弯包边思路处理，模型中需体现焊点、折边和杆件交汇关系。手柄与篮体连接处是反复抬升、晃动的受力集中区，应保证过渡圆滑、根部有足够包络长度；挂钩角度要结合炸炉翻边厚度设定，避免悬挂时篮体倾转。隔热套与金属杆之间按包覆配合处理，端部可做止挡结构。整体结构没有复杂传动件，设计重点在网孔疏密、杆件弯形、握持隔热和悬挂限位，适合厨具结构设计、炸炉配套工装及餐饮设备选型时参考。
