四连杆联动铰接式支架连接机构

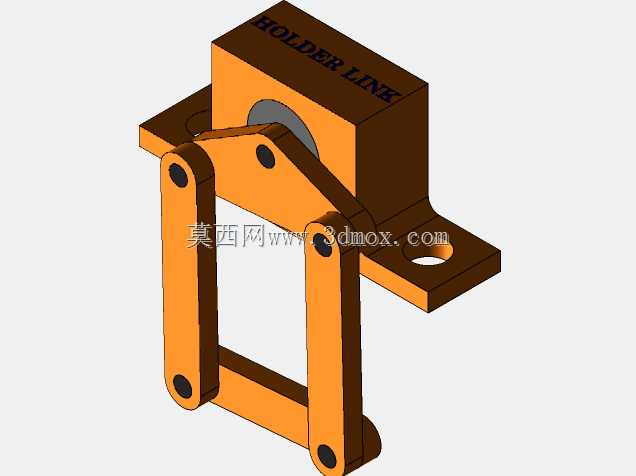

　　这套铰接式支架连接机构采用平面四连杆联动构型，主体由固定安装基座、上方承载箱体、两组平行传动摆臂以及底部横向连动杆构成，所有运动铰接点位均配置同轴销轴孔位，可直接装入标准圆柱销完成转动副装配，整体结构紧凑，运动轨迹约束清晰，在轻工自动化输送线、小型工装夹具变位台、通讯设备外置支撑调节座以及桌面级实验装置中都有广泛适配场景。

　　从实际功能来看，该机构依靠两组平行摆臂的同步摆动，带动上方承载箱体沿预设弧线完成抬升、俯摆动作，底部横向连杆将两侧摆臂下端锁止同步，彻底避免单侧摆臂运动时出现卡滞、偏扭问题，固定基座两端伸出带沉孔的安装耳板，耳板上预留贯通安装孔，可直接通过螺栓锁紧在设备机架台面或者墙面预装支架上，安装边界容错率高，不需要额外加工复杂定位基面。

　　结构设计阶段优先保证了运动件的刚度与装配工艺性：承载箱体采用方块式封闭构型，侧面预留大直径同轴通孔，既可以穿入主轴作为摆动回转支点，也可以内置扭簧、阻尼轴来提供摆动力矩或者悬停阻尼，箱体顶面刻印标识区域做了下沉平面处理，不会和上方搭载的设备底面发生干涉。两侧摆臂采用等长对称设计，臂身做了等宽加厚处理，每个铰接点位的孔位同轴度在建模阶段就完成了全局约束，装配后销轴不会出现别劲情况，摆臂两端的铰接孔位间距完全一致，保证平行四边形连杆机构的运动特性，运动过程中上方承载箱体始终保持预设姿态，不会随摆臂摆动发生额外翻转。

　　外形布局上，固定基座的安装耳向两侧水平延伸，整体占地轮廓方正，底部预留足够避让空间，摆臂下极限摆动时不会和基座台面发生碰撞，所有铰接孔的孔径统一规格，运维更换销轴时不需要备多种规格紧固件，机构整体没有复杂曲面加工特征，所有板件、块体都可以通过常规铣削、板材切割完成加工，量产成本可控，同时三维建模过程中所有配合面都预留了合理装配间隙，运动副处可根据使用场景加装轴套、减磨垫片，长期往复摆动也不会出现孔位磨损失效，既可以作为独立的角度调节支撑模块集成到专用设备里，也可以作为教学演示用连杆机构样机，直观展示平面连杆的运动约束逻辑。
