双叉耳铰接式长轴连接传动构件

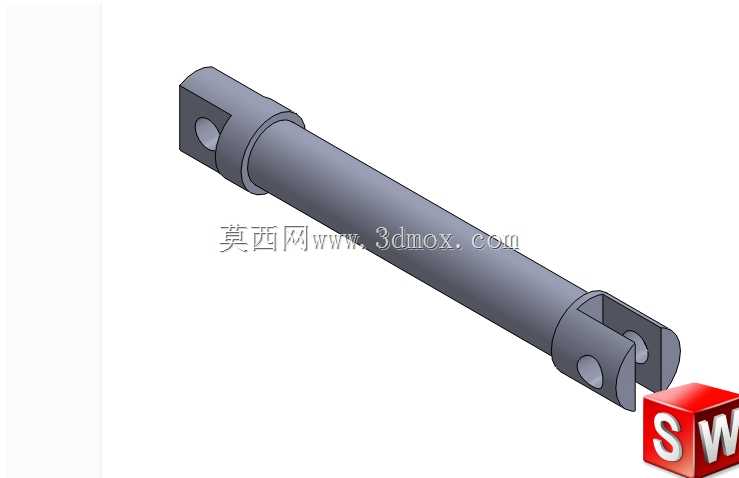

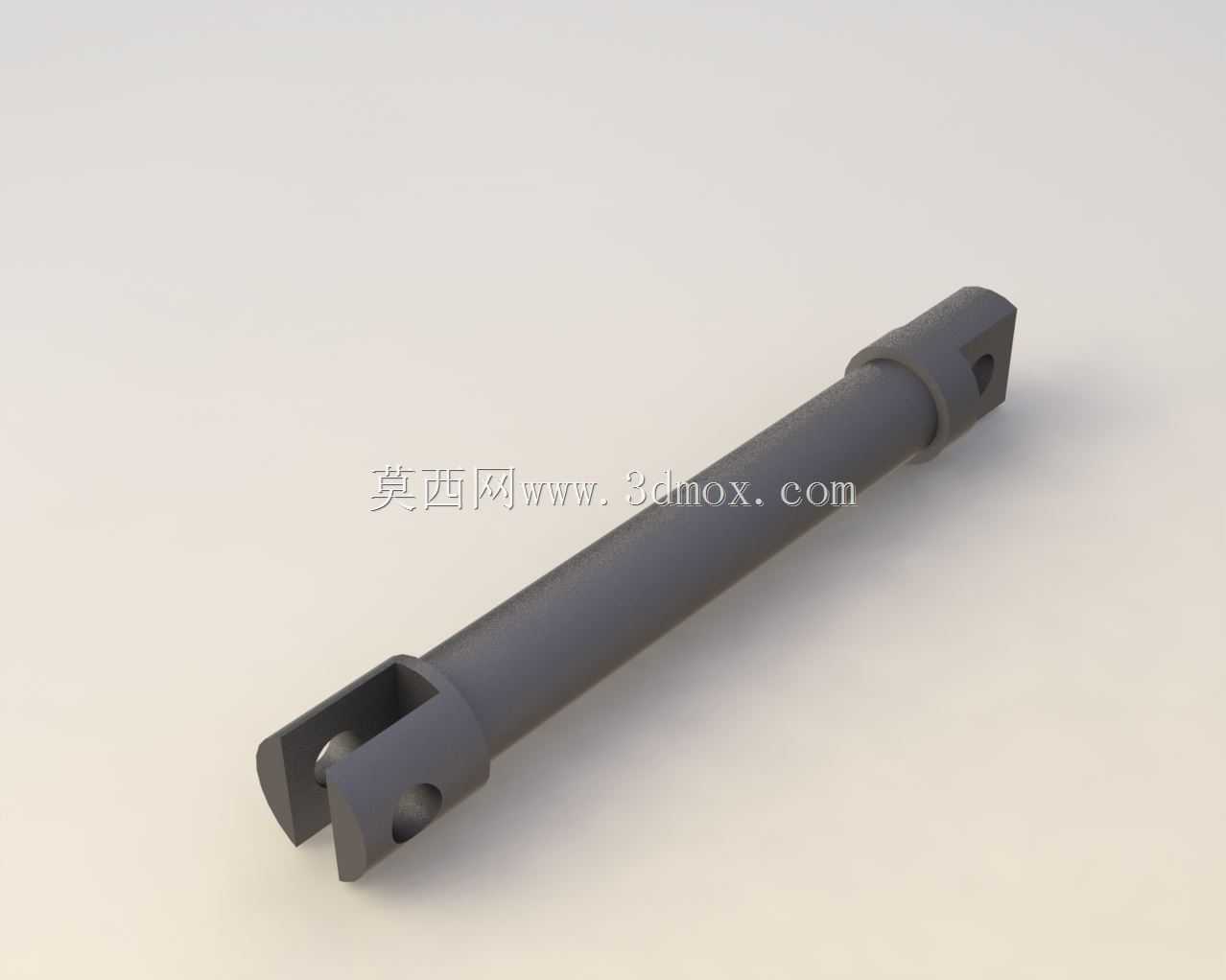

　　该铰接长轴构件在各类需要传递轴向推拉载荷、同时补偿两端铰接点微量偏转的机械结构中十分常见，常见于小型连杆机构、舱门撑杆、工装夹具联动臂、轻载液压执行机构外连接段以及通讯架设辅助支撑装置里。杆件主体采用等直径圆轴构型，沿轴向贯通布置，两端分别设计不同形式的铰接接口：一端为带单通孔的封闭方块式铰座，另一端为开口双叉耳结构，叉耳两侧同轴加工销孔，这种两端差异化接头形式可以适配不同配对件的安装空间——单耳端适合嵌入配对双叉构件内部，双耳开口端则可以容纳单片式吊耳或摆杆，销轴穿装后即可形成可相对转动的活动铰接副，避免刚性连接在机构运动过程中出现别劲、卡滞问题。

　　从结构受力角度考量，长轴杆身与两端接头的过渡位置均设置了加粗轴肩，轴肩端面可承担轴向定位作用，同时大幅降低截面突变带来的应力集中风险；杆身选用圆截面而非方管或异形截面，一方面是圆轴在承受任意方向横向弯矩时抗弯截面模量一致，机构摆动过程中载荷方向变化时受力状态更稳定，另一方面外圆面无需额外加工导向面，若配套直线滑动衬套，光滑外圆可直接作为滑动导向面使用，减少额外加装导向套的零件数量。两端销孔的轴线保持平行且均垂直于杆身中心轴线，建模过程中需严格保证两孔轴线的平行度以及孔轴线与杆轴的垂直度，若两项形位公差超差，实际装配后连杆会出现扭转内应力，铰接销轴会承受附加弯曲载荷，长期往复动作后销孔边缘极易出现偏磨、椭圆化失效。

　　安装边界方面，该构件的总长度由两端铰点的中心距决定，选型时需优先核对机构极限伸、缩位置下的铰点间距，预留足够的铰接转动间隙；两端接头的外形宽度、叉耳开口间距需和配对连接件的厚度匹配，销孔直径要和选用销轴、开口销或卡簧的规格统一。杆身的外径尺寸决定了整体抗弯承载力，若应用在存在侧向冲击的工况下，可在杆身中段增加支撑抱箍，减小长轴的悬伸长度，降低挠曲变形量。开口叉耳的槽口宽度设计时要预留垫片安装空间，装配时可通过调整垫片厚度控制铰接副的轴向窜动量，既不能间隙过大导致连杆横向晃动，也不能压死端面导致转动阻力陡增。这类连杆构件在三维建模时需完整还原销孔、轴肩、叉耳倒角的所有细节，倒角除了去除锐边避免装配划伤，还能引导销轴顺利穿入孔位，提升现场装配效率。
