管式桁架摩托车车架悬挂结构

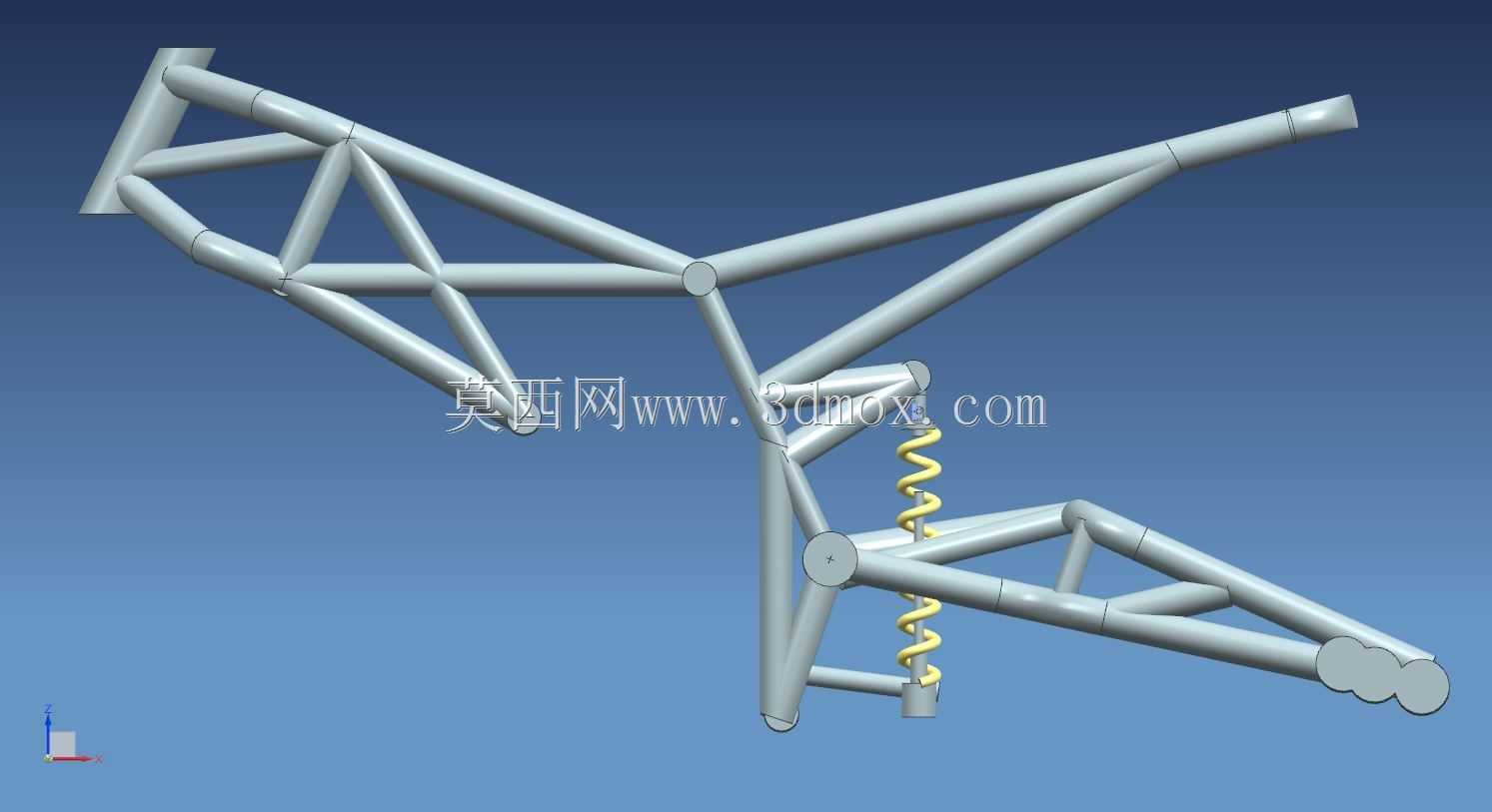

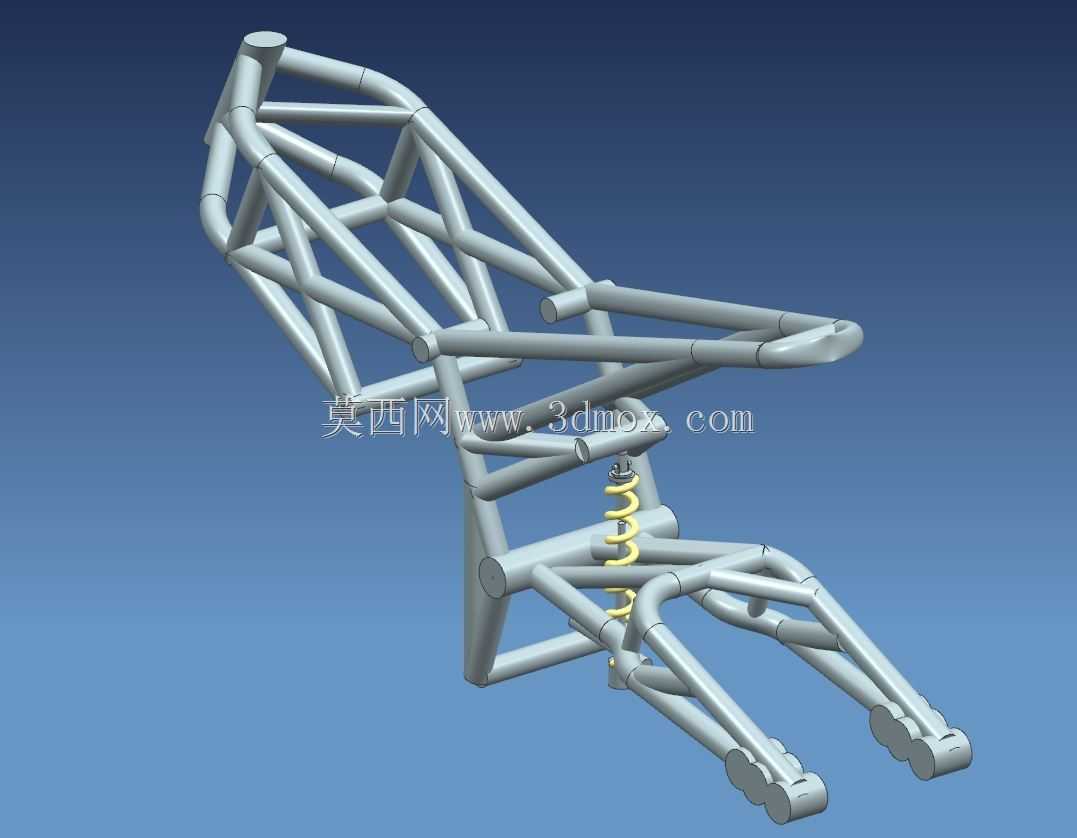

　　该结构以圆管焊接骨架为核心，呈现摩托车或轻型两轮车底盘在概念阶段的空间布置方式。前段主管向转向区域延伸，形成车头立管与主承载梁的连接边界；中部通过多根斜撑交叉构成三角桁架，把转向、动力、座椅和后摇臂载荷分散到不同管段，避免单一大梁在弯曲和扭转工况下应力集中。后段则保留较长的摇臂轮廓，末端布置轮轴安装位，中部设置弹簧支承点，用于表达后轮随路面起伏时的运动关系。

　　从实际用途看，这类车架适用于小排量代步车、越野试验车、定制改装车以及教学样机的底盘方案验证。设计时需要先确定轮距、前叉倾角、座垫高度、发动机吊挂点、后减震安装角和后轮行程，再反推各管段的交汇位置。模型中圆管端点和节点关系清晰，能够帮助结构人员检查管件是否互相干涉、转向机构是否留有运动空间、链条或传动部件是否与摇臂发生冲突，也便于后续在工程图中提取切管角度、焊接节点和装配基准。

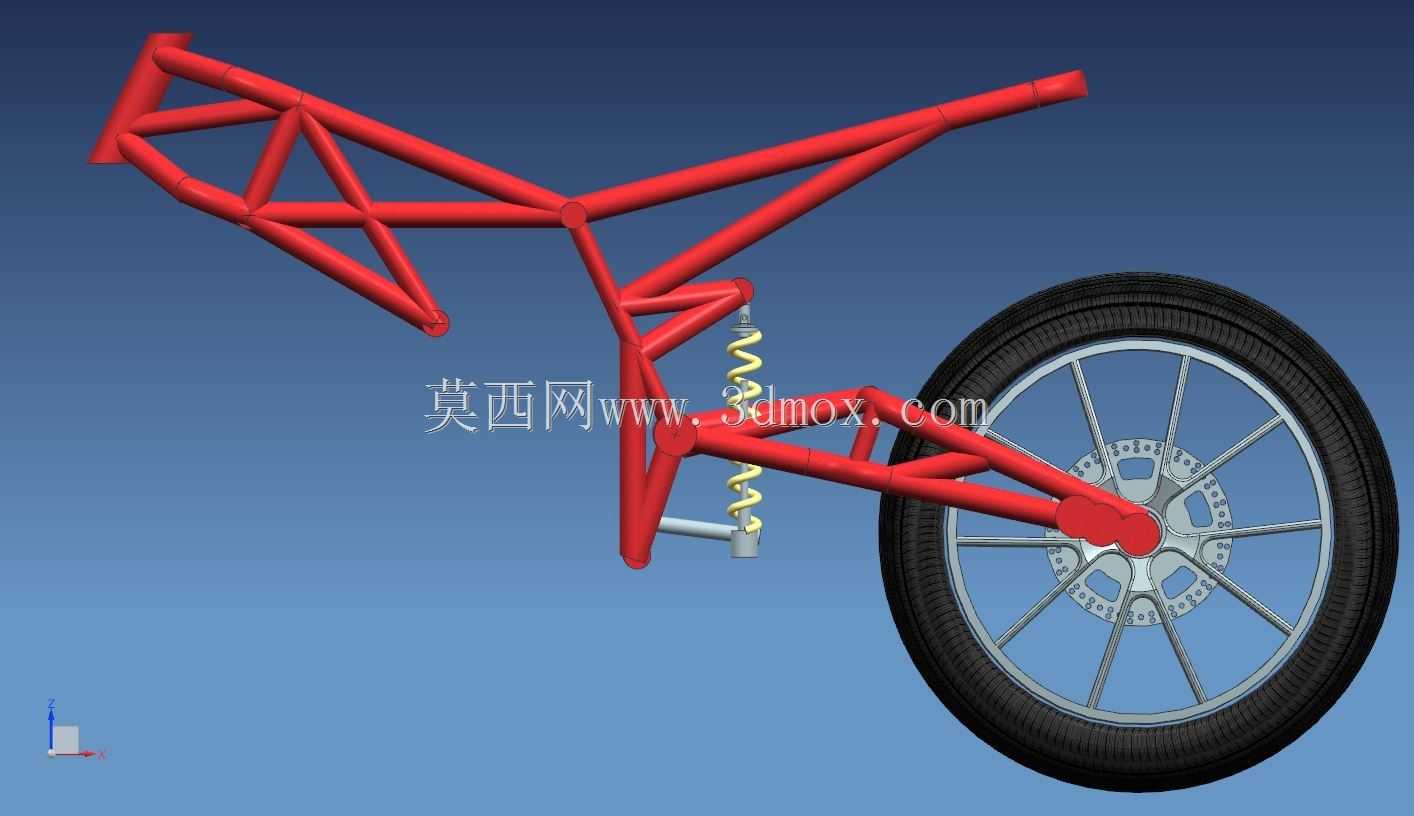

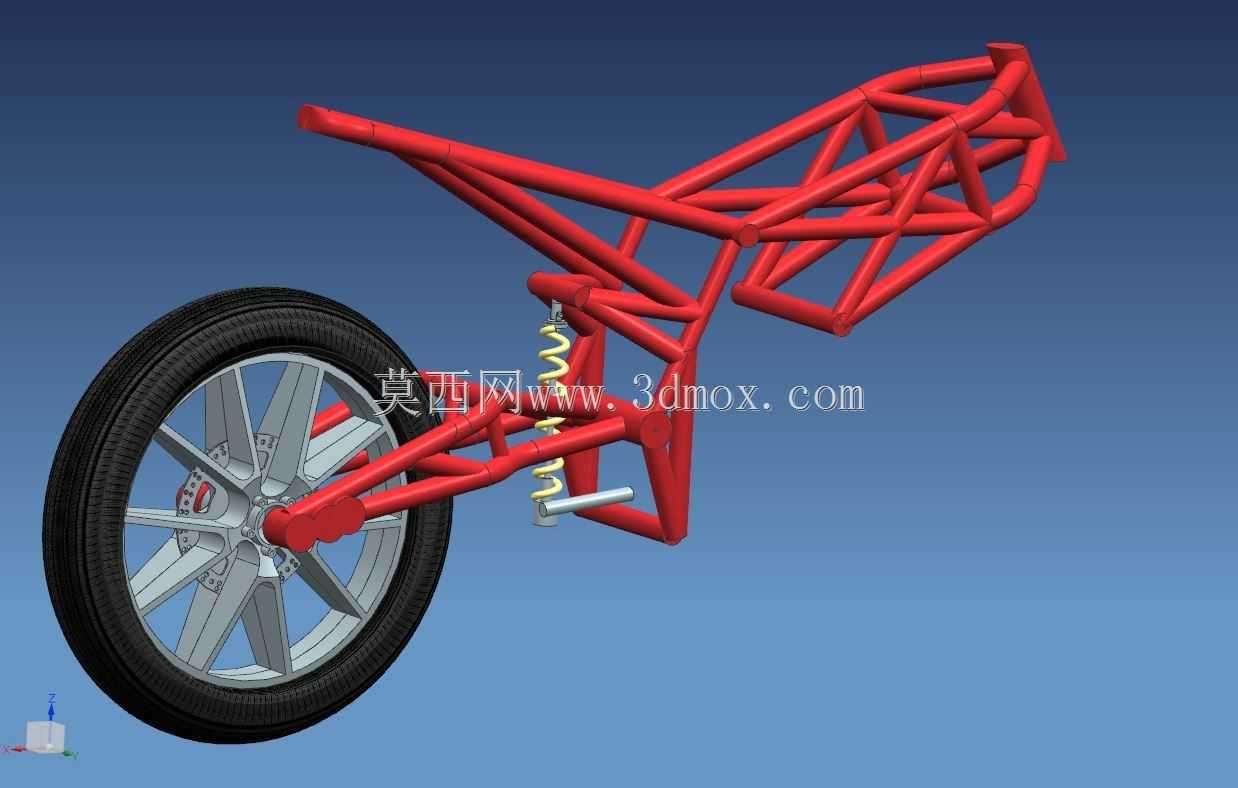

　　悬挂部分采用螺旋弹簧与摇臂组合的表达，弹簧沿近似竖直方向布置，上端承接车架载荷，下端连接摇臂区域。该布局在通过凸起、坑洼或弯道载荷转移时，可让后轮绕铰接点产生受控摆动，缓冲冲击并保持轮胎接地。工程细化时还需补充阻尼器、衬套、销轴、限位块和紧固件位置，明确弹簧刚度、预紧量、减震行程以及极限压缩状态下的间隙。

　　外形边界方面，前主管高度决定转向把与骑手姿态，后摇臂长度影响牵引稳定性和转弯灵活性，中部桁架宽度则要为动力总成、排气、脚踏和线束留出安装通道。圆管直径、壁厚和节点坡口需要结合整车重量、最高车速、冲击系数与焊接工艺确定；若进入样机制造，还应在关键接头处增加加强片或铸件节点，并对车架进行扭转刚度、疲劳寿命和碰撞安全校核。整体模型偏重机械结构逻辑，适合用于底盘布置讨论、焊接工装开发、管件加工放样以及两轮车辆悬挂原理演示。
