六缸星型径向活塞航空动力装置

　　这套径向活塞动力结构在小型通航飞行器、实验类轻型飞机以及早期螺旋桨航空动力场景中应用十分广泛，星型排布的气缸围绕中心曲轴呈放射状布置，和直列、V型动力布局相比，径向布置的曲轴长度更短，整机轴向尺寸紧凑，迎风面虽然偏大，但在低速螺旋桨推进工况下，迎风冷却的气流可以直接扫过每一组气缸外壁，不需要额外布置复杂的水冷管路与散热包，风冷散热效率在低空低速飞行状态下表现稳定。

　　从实际功能特性来看，该结构将六组活塞连杆统一铰接在中心曲轴的曲柄销位置，做功行程沿圆周方向依次错开，曲轴每旋转一周可完成多次点火做功，输出扭矩的波动幅度远小于同排量单缸或双缸结构，运转平顺性更好，低速大扭矩的输出特性刚好匹配螺旋桨的负载需求，不需要搭配大减速比的传动机构就能直接驱动桨叶旋转。

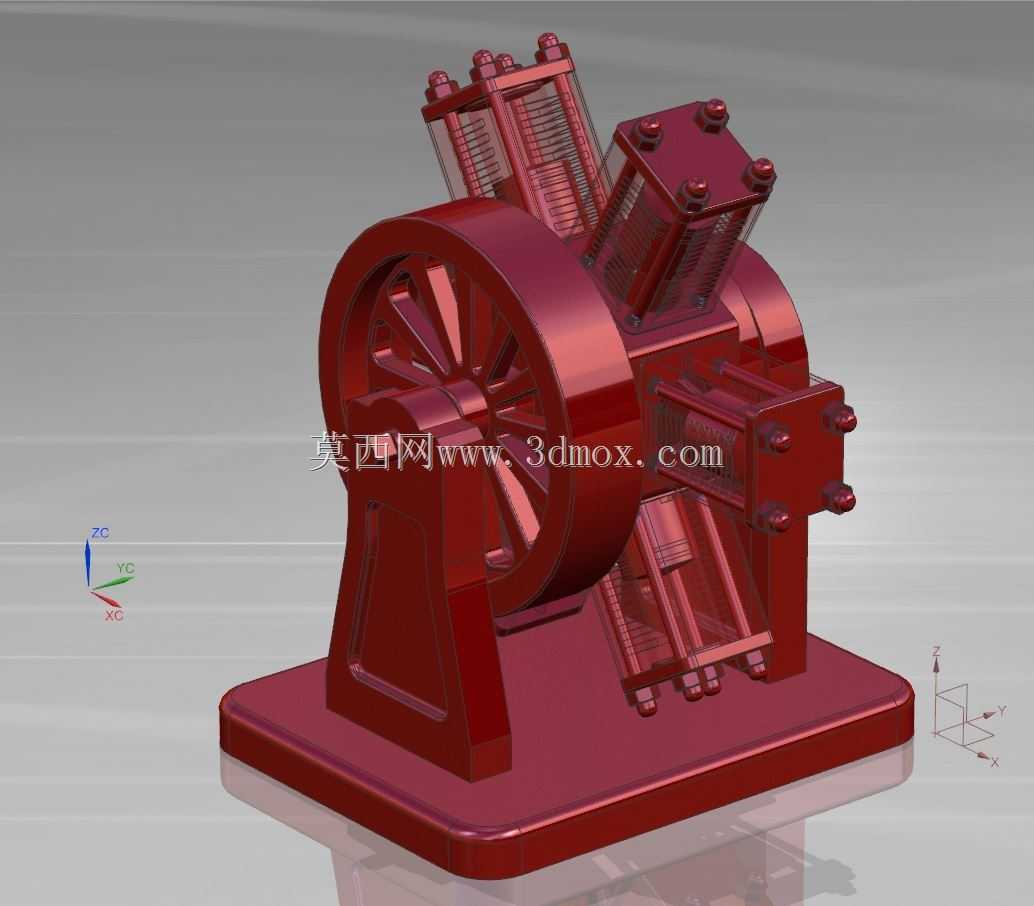

　　设计过程中首先要锁定的是安装边界：底部一体式铸造支座承担整机的承重与振动传递，支座底面为平整安装面，预留的安装孔位需要和飞行器发动机架的安装梁精准对位，建模时要先确认支座的长宽尺寸、安装孔的孔距与孔径，保证装机时不会和机身防火墙、燃油管路、操纵钢索发生空间干涉。整机径向方向的最大轮廓由最外侧气缸的顶端决定，布置时要预留出气缸散热片的通风间隙，同时保证气缸盖上的气门组件、火花塞安装位有足够的拆装操作空间，维护时不需要拆解整机就能完成火花塞更换与气门间隙调整。

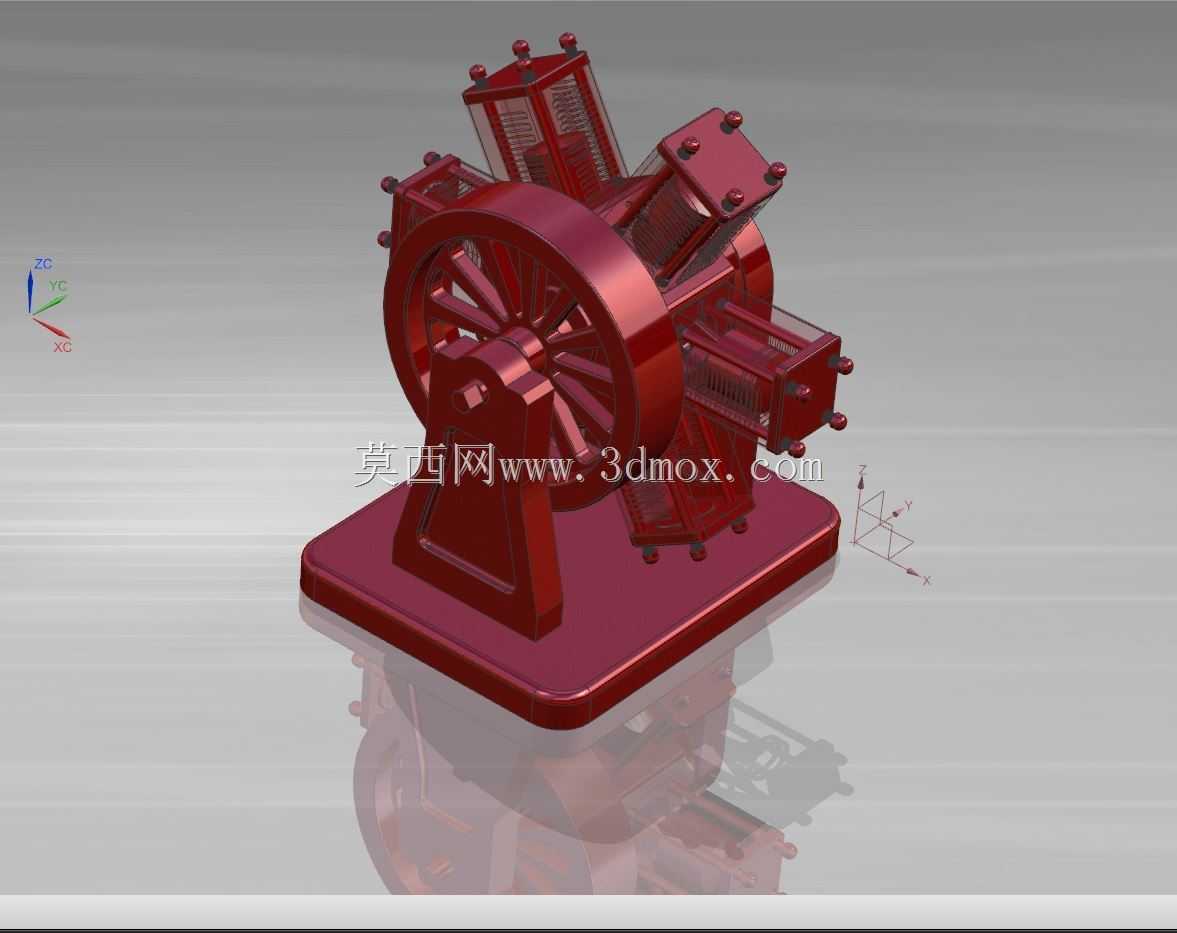

　　前端大直径轮状结构为飞轮与启动传动集成部件，厚重的轮缘可以储存旋转惯量，抵消活塞往复运动产生的转速波动，同时轮缘的辐条结构也兼顾了冷却气流的导流作用，引导迎面气流向后吹过气缸散热鳍片。侧方伸出的箱体结构容纳气门驱动机构与附件传动，内部的凸轮、挺柱、推杆按照正时关系驱动顶部气门开合，建模时每一组气缸的散热鳍片、缸盖紧固螺栓、连杆铰接副都按照实际装配关系搭建，活塞在缸套内的往复行程、连杆摆动角度、曲柄回转半径的参数互相匹配，运动过程中不会出现部件运动干涉。

　　这类径向动力的结构设计优势还体现在可靠性上，多缸冗余度高，单缸出现故障时其余气缸仍可维持动力输出，支撑飞行器滑翔返航；同时整体结构零件的通用性强，同规格的气缸、活塞、连杆组件可以互换，降低备件维护难度。建模时所有配合面的公差预留、螺栓连接的布局都参照实际航空发动机的装配逻辑，既可以作为航空动力结构教学的演示模型，也能为小型实验飞行器的动力选型、机架匹配设计提供直观的结构参考。
