格构式钢结构荷载试验杆塔三维结构

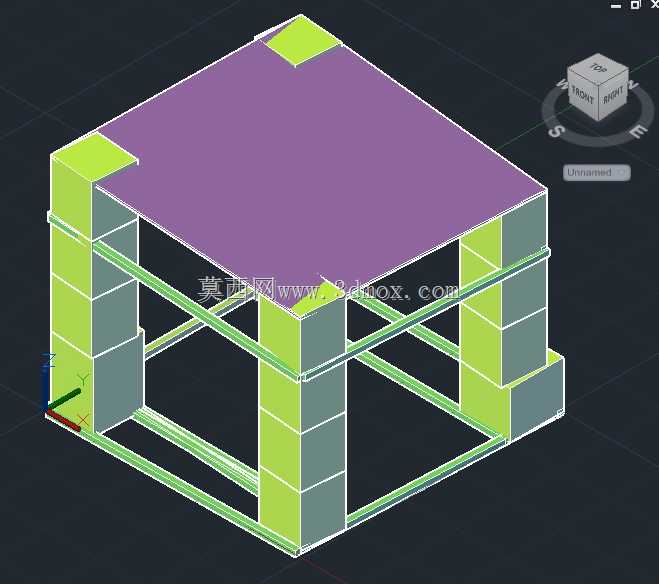

　　该模型呈现的是一座用于结构加载与受力验证的格构式塔架，主体由规则空间框架、顶部承载平台、斜向传力构件和底部扩大支承段组成，适合在通信杆塔加载试验、教学演示、有限元前处理及塔架方案比选中使用。塔架并非按装饰性构筑物处理，而是围绕竖向荷载传递路径搭建：顶部平板作为加载面，可模拟设备自重、覆冰、检修载荷或集中压重；下方立柱与横梁形成多层空间网格，将板面荷载逐级分配至四根主受力柱，再通过底部加宽的箱格支承区扩散到基础接触面。

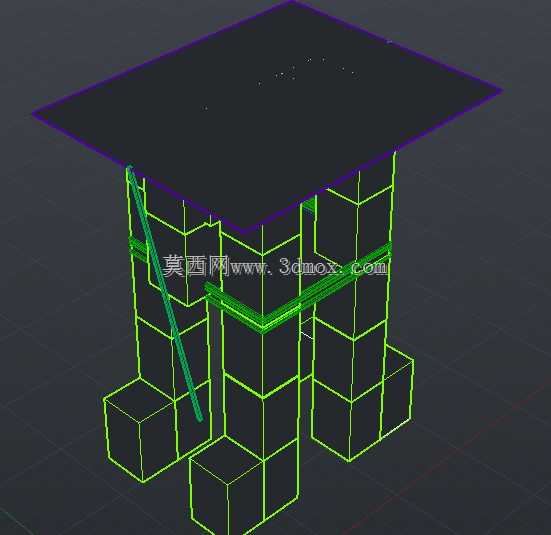

　　从结构布置看，塔身上部采用较密的水平横梁与竖向杆件围合，能够约束立柱的计算长度，降低压杆失稳风险；中下部设置连续横向联系梁，使各立面框架共同工作，避免单根立柱独立受力。模型左侧加入一根明显的斜向构件，贯穿多层节点，可理解为施工期临时支撑、加载方向加强斜杆或侧向稳定构件。它与主框架节点相交，承担部分水平力和偏心荷载引起的附加弯矩，在实际工程中常用于改善塔架在单侧加载时的变形协调性。

　　顶部平台外轮廓大于塔身截面，形成悬挑边界。设计时需要重点控制悬挑边的挠度和平台与立柱连接节点的局部应力，若平台上放置砝码、液压千斤顶或试验设备，荷载作用点应尽量靠近主柱轴线，减少偏心。塔身底部由多个立方体格构单元向外扩展，相当于设置了过渡式支承脚，能够增大抗倾覆力臂，并把柱脚集中反力分散到更大的基础区域。对于现场安装而言，底部外扩段还提供了较宽裕的锚固位置，可布置地脚螺栓、焊接垫板或混凝土基础预埋件。

　　建模思路上，杆件以中心线逻辑组织，节点处保持纵横构件连续相交，便于后续抽取梁单元进行线框分析，也可在此基础上补充连接板、加劲肋、螺栓孔和柱脚底板，转化为可加工的详图模型。顶部平板适合按壳单元或实体件校核局部承压；主立柱、横梁和斜撑则适合按梁单元检查轴力、弯矩及屈曲模态。若用于通信塔加载试验，还可在平台边缘增加天线抱杆、设备支架或拉索连接点，以模拟风载和附属设备重量共同作用下的响应。

　　外形边界方面，模型整体呈下宽上稳的方塔形态，顶部平板为最大平面轮廓，塔身内部保留中空通道，便于布置液压管路、测试线缆或检修爬梯。安装时需保证四个底部支承区共面，柱脚标高偏差会造成个别立柱提前承载；斜撑连接节点应与主框架可靠定位，防止加载过程中出现节点滑移。该结构强调的是荷载传递、侧向稳定和基础反力扩散之间的平衡，适合作为杆塔承载能力验证、结构力学课程设计以及格构式钢塔方案沟通的三维对象。
