重型伸缩式美工切割刀结构设计

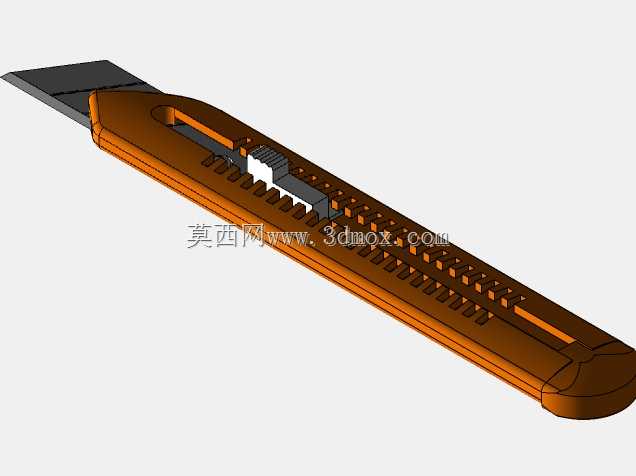

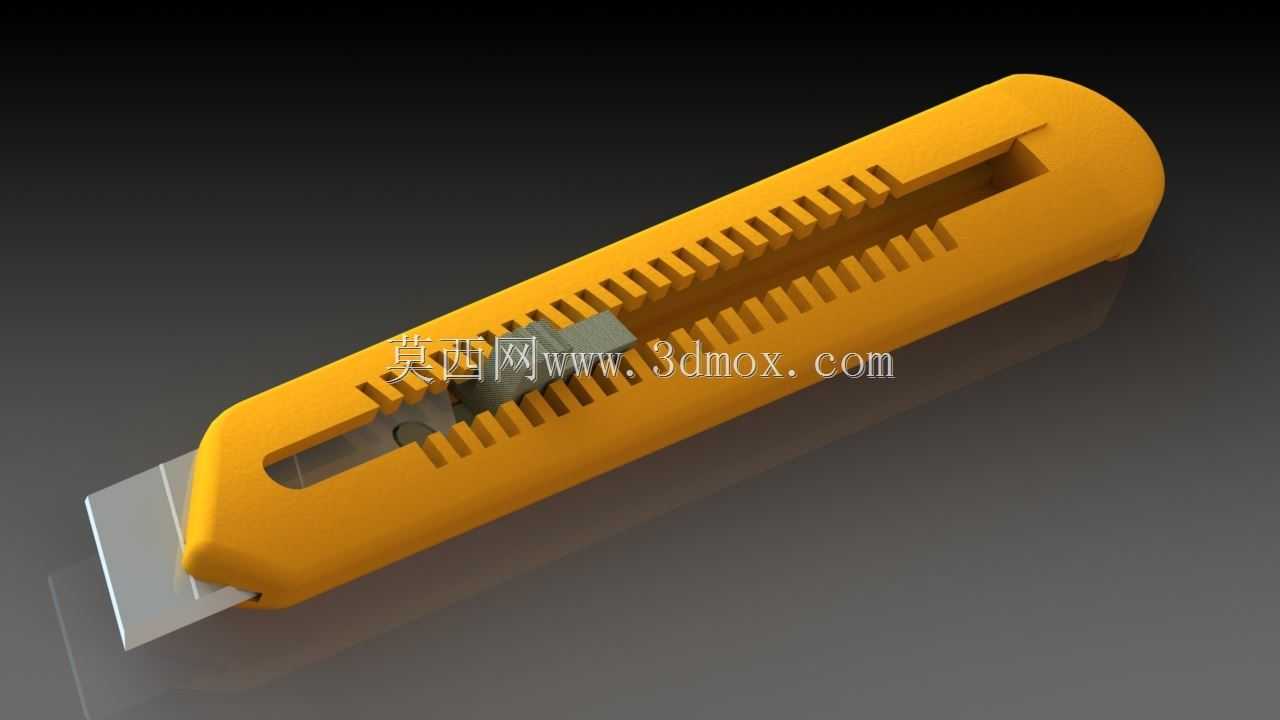

　　这款重型手动切割刀的结构开发，围绕车间日常裁切、装配修边、包装开箱、板材划线等高频作业场景展开，区别于普通薄壳轻型美工刀，整体刀架采用全包覆式工程塑料壳体，握持段做了圆弧收边处理，长时间施力裁切时不会在掌心形成压痕，刀身内部预留了完整的刀片滑移导向槽，推钮沿壳体顶面的等距棘齿条步进锁止，每一档卡位都能对应刀片伸出长度的固定区间，作业时不会出现刀片回缩窜动的问题。

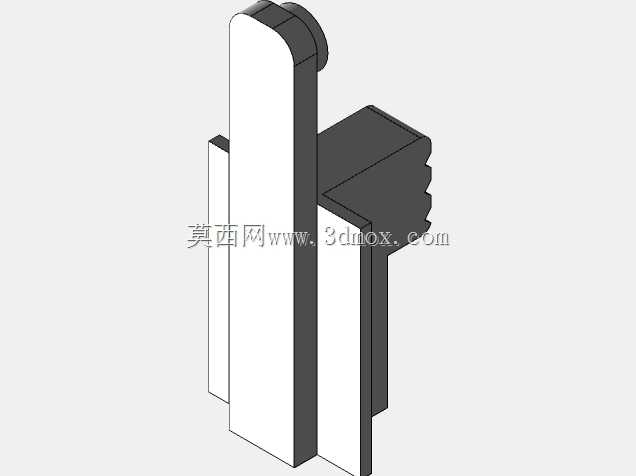

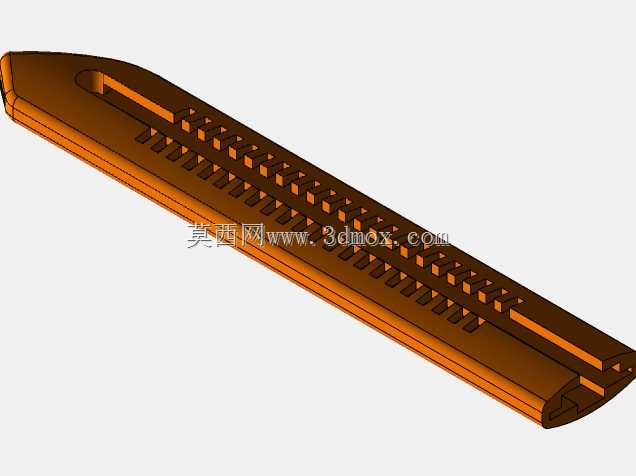

　　从实际使用逻辑来看，这类刀具的核心失效点集中在三个位置：一是刀片伸出后导向段支撑不足，裁切硬纸板、PVC薄片、铝箔卷材时刀片容易偏摆崩刃；二是推钮锁止齿形咬合量不够，施力推切时滑块带着刀片回退；三是前端出刀口间隙过大，刀片左右晃动导致裁切边线走偏。本次结构设计里，刀壳内部的导向槽从尾端一直延伸到距离出刀口8mm的位置，刀片装入后上下两面都有槽壁约束，仅露出裁切所需的刃段，即便施加垂直于刀身的侧向力，刀片的偏摆量也能控制在很小的范围内。顶面的棘齿条采用连续等距矩形齿，推钮底部的弹性卡爪嵌入齿槽后，咬合深度超过1.5mm，正向推切时卡爪会被齿面牢牢抵住，只有手动抬起推钮表层的防滑按键才能解锁滑移，完全避免作业中误触回退。

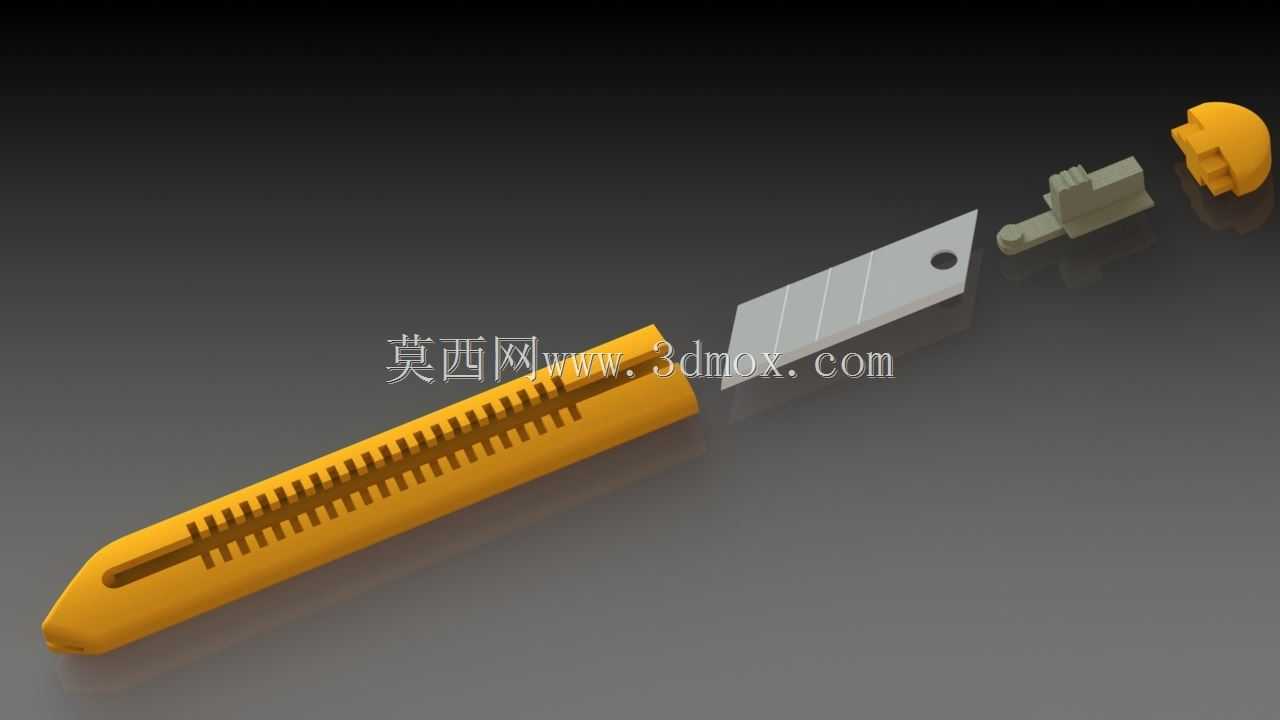

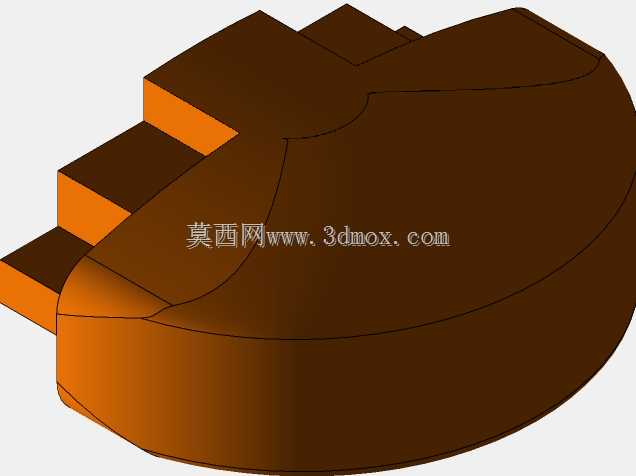

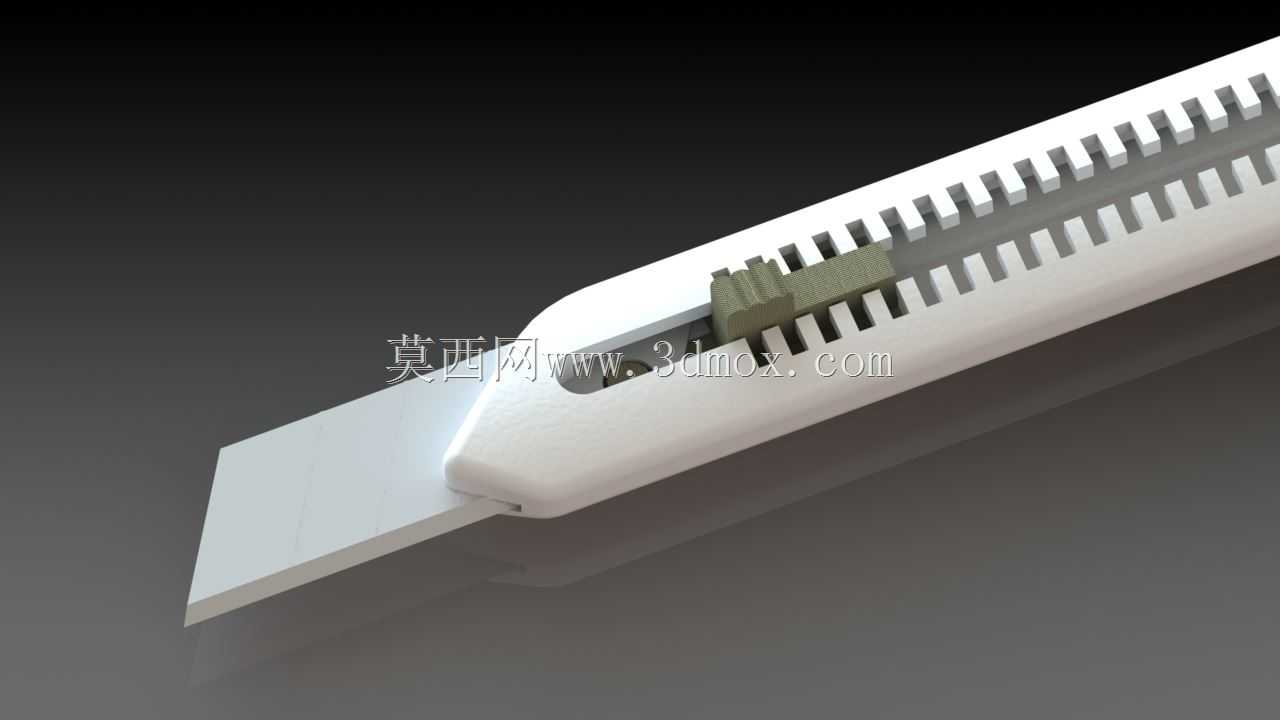

　　外形与安装边界方面，整刀适配常规355mm×254mm×355mm的增材制造工作台成型范围，拆分后的左右半壳、内部滑块、推钮、弹性卡爪都可以单独摆放打印，不需要额外添加大量支撑。刀身整体长度适配成年男性单手握持，壳体宽度控制在38mm左右，厚度在出刀口位置做了收窄，既保证内部有足够空间收纳多片备用刀片，又能让前端刃口贴近工件表面，裁切薄料时不会因为刀头太厚遮挡视线。刀壳尾部做了全圆弧封闭，没有突出的挂孔或棱角，放在工装台、工具包内不会勾挂线缆或砂纸。出刀口位置预留了0.3mm的装配间隙，左右半壳通过卡扣与定位柱合模后，刃口出口的缝隙刚好允许刀片顺畅滑动，又不会出现明显旷量。

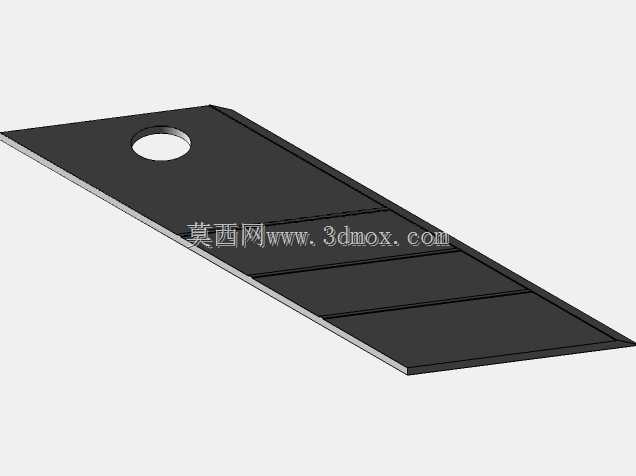

　　在功能拓展上，刀壳内部的储刀仓可以容纳多片标准替换梯形刀片，刀片用完一段后可以沿预设断线掰掉钝刃段，继续推出新刃使用，不需要频繁拆开刀壳换刀。壳体表面的防滑纹理分布在握持区的两侧，即便手上沾有少量切削液、包装粉尘，也能保持足够的握持摩擦力。整套结构没有复杂的金属嵌件，所有配合面都做了拔模斜度处理，无论是后续走注塑量产，还是直接做小批量3D打印验证，都不需要二次加工就能完成装配，投入现场裁切作业使用。
