双天线家用无线路由器外壳可打印结构

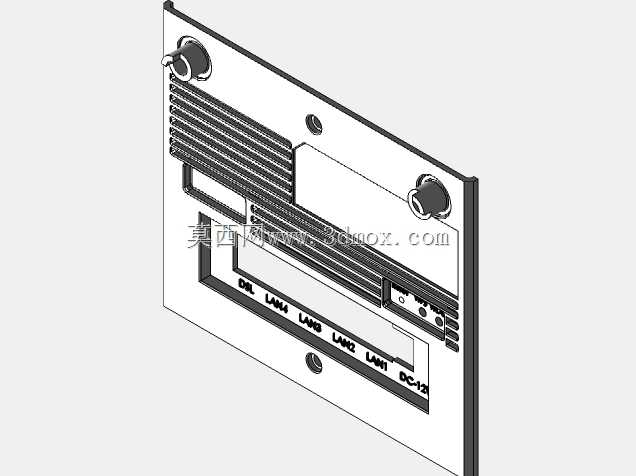

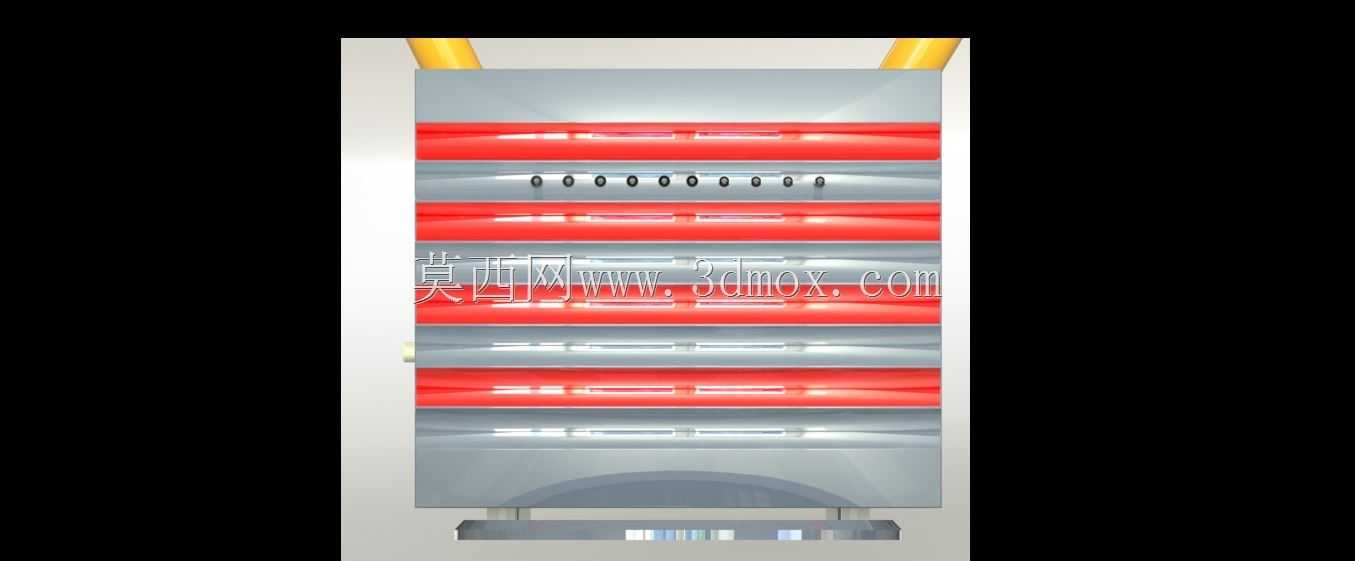

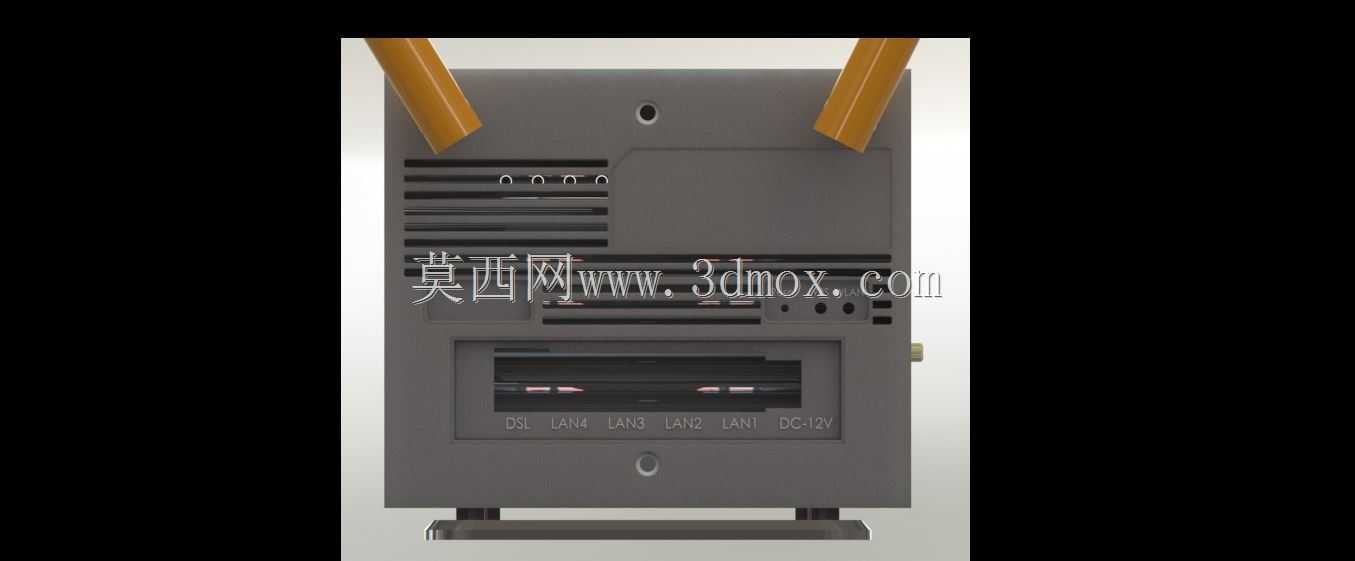

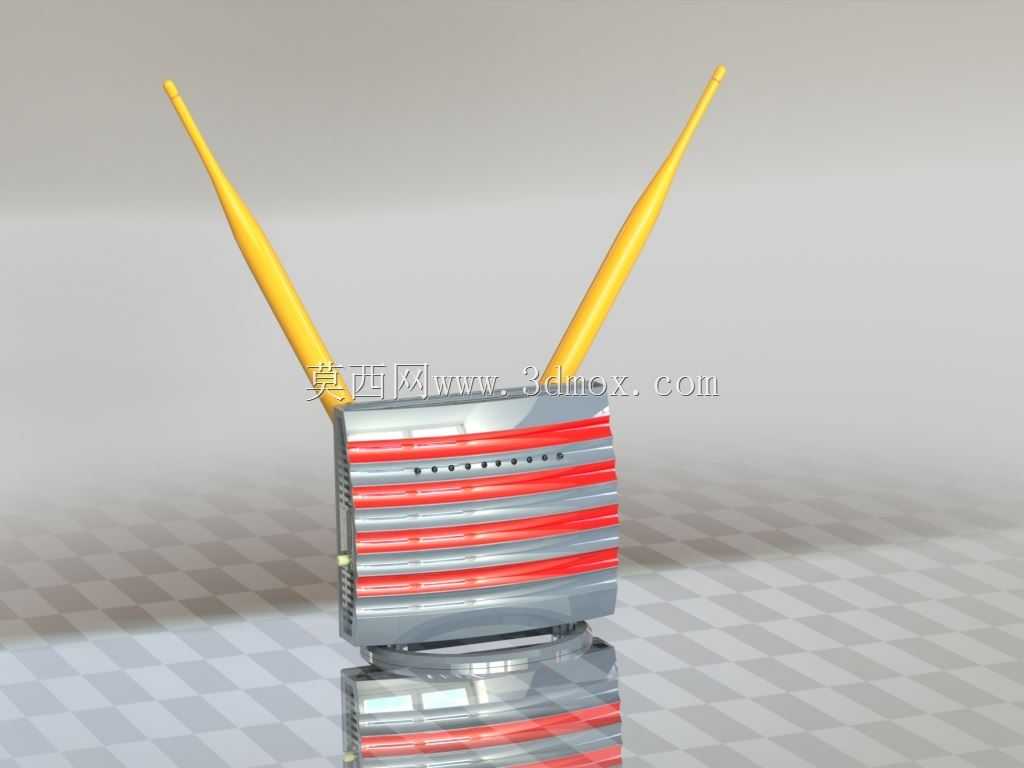

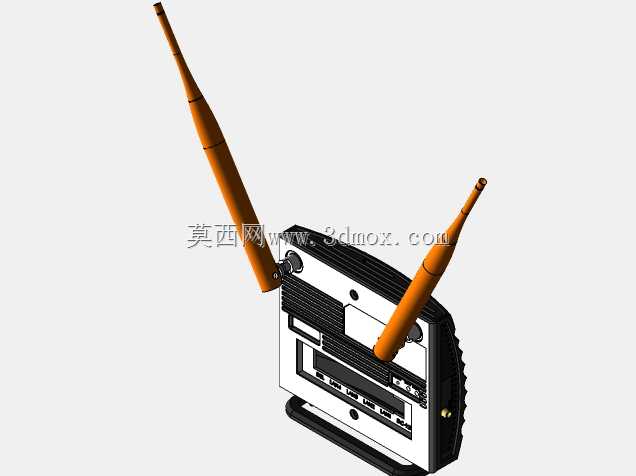

　　这套结构围绕家庭与小型办公场景中的无线网络接入需求展开，主体为立式路由器外壳，并配套两根外置全向天线，适合用于桌面放置、弱电间临时部署以及网络设备样机验证。外壳采用分层条纹造型，正面保留状态指示灯区域，可直观呈现电源、系统运行、网口连接与无线发射状态；背部空间用于布置电源接口、复位按键、WAN/LAN网口及散热开孔，内部则预留主板安装柱、走线槽和天线转接位置，使电路板、射频引线与壳体之间保持合理间隙。

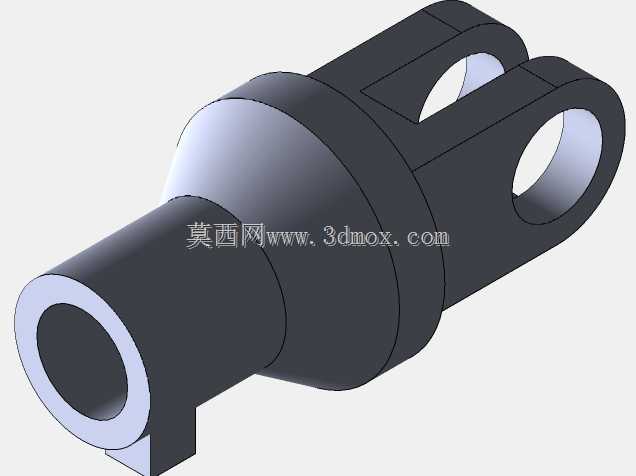

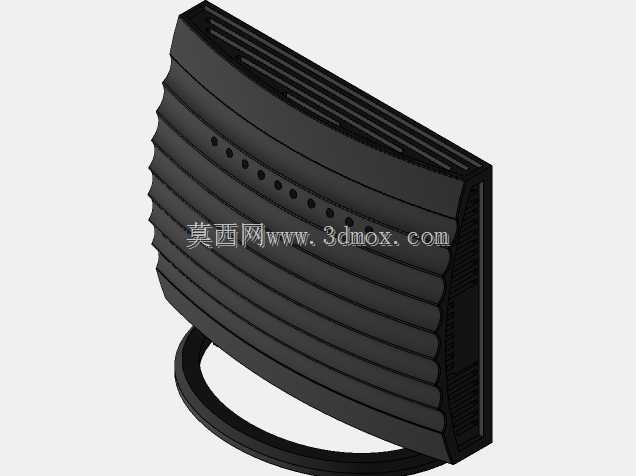

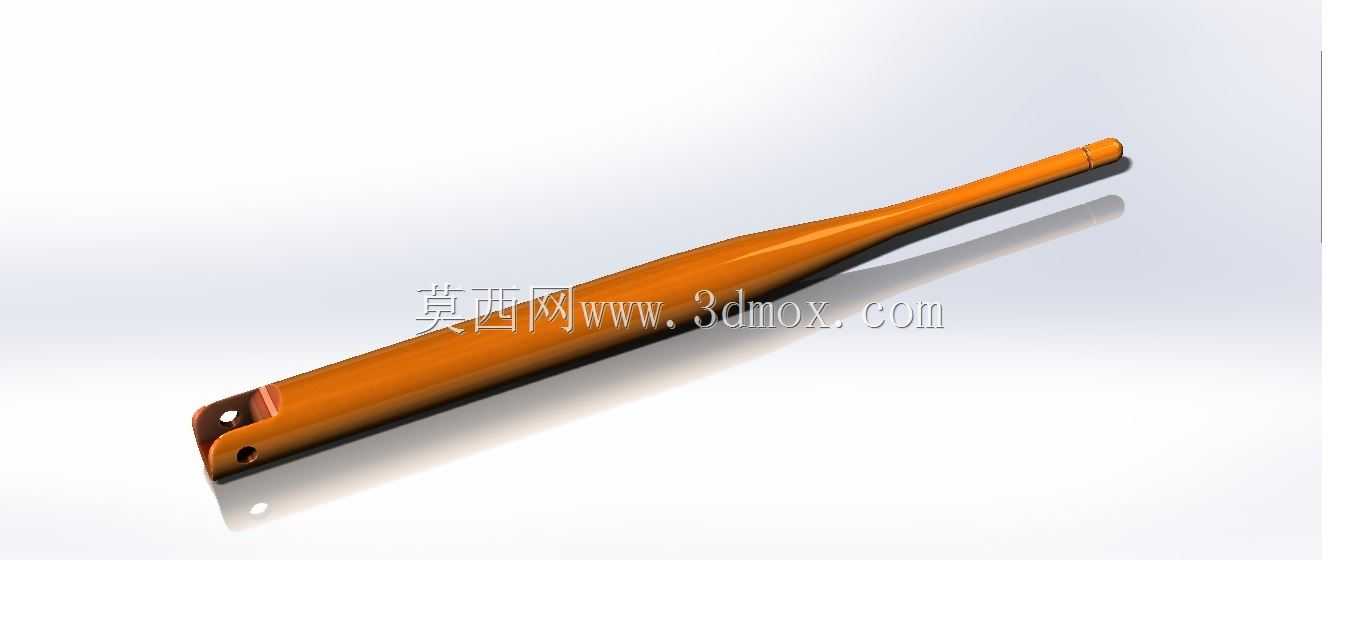

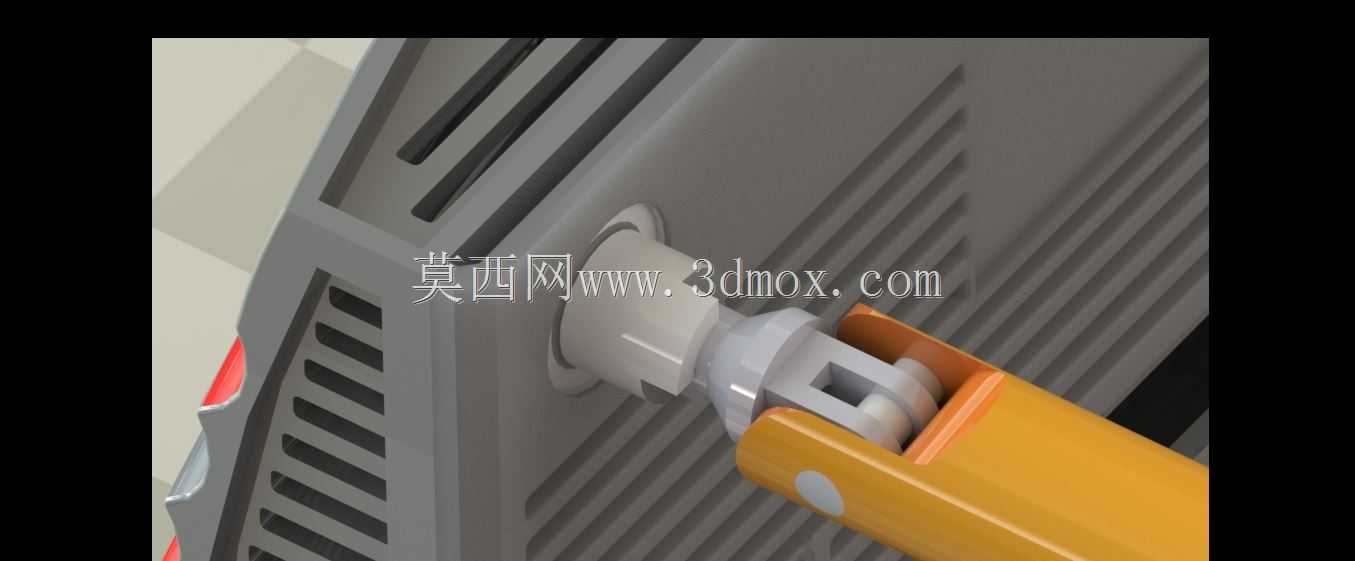

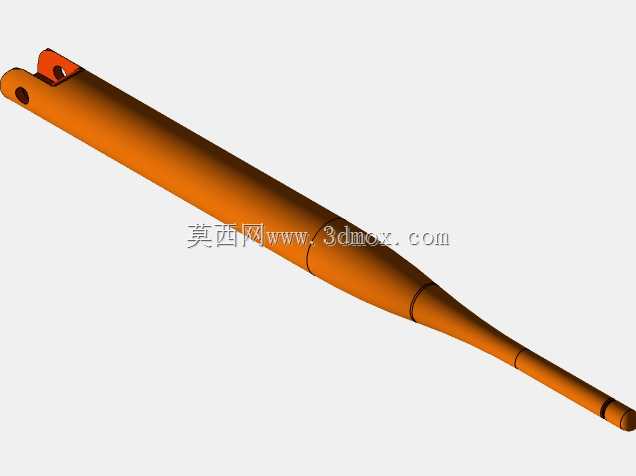

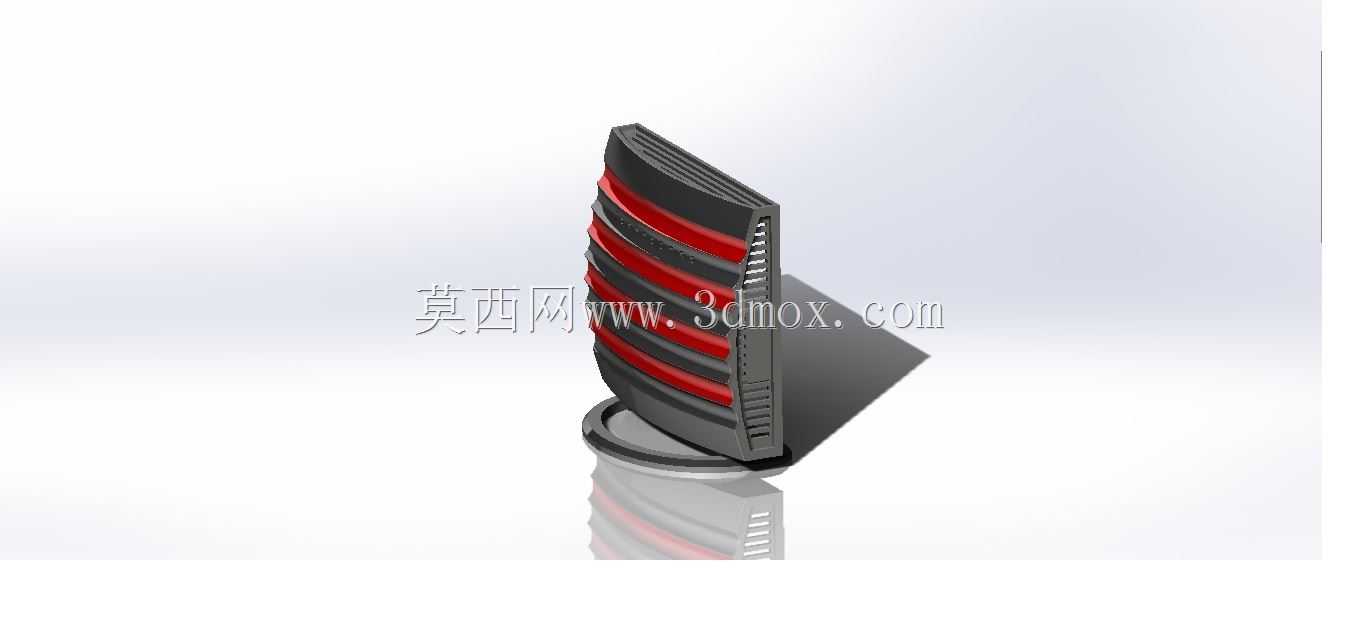

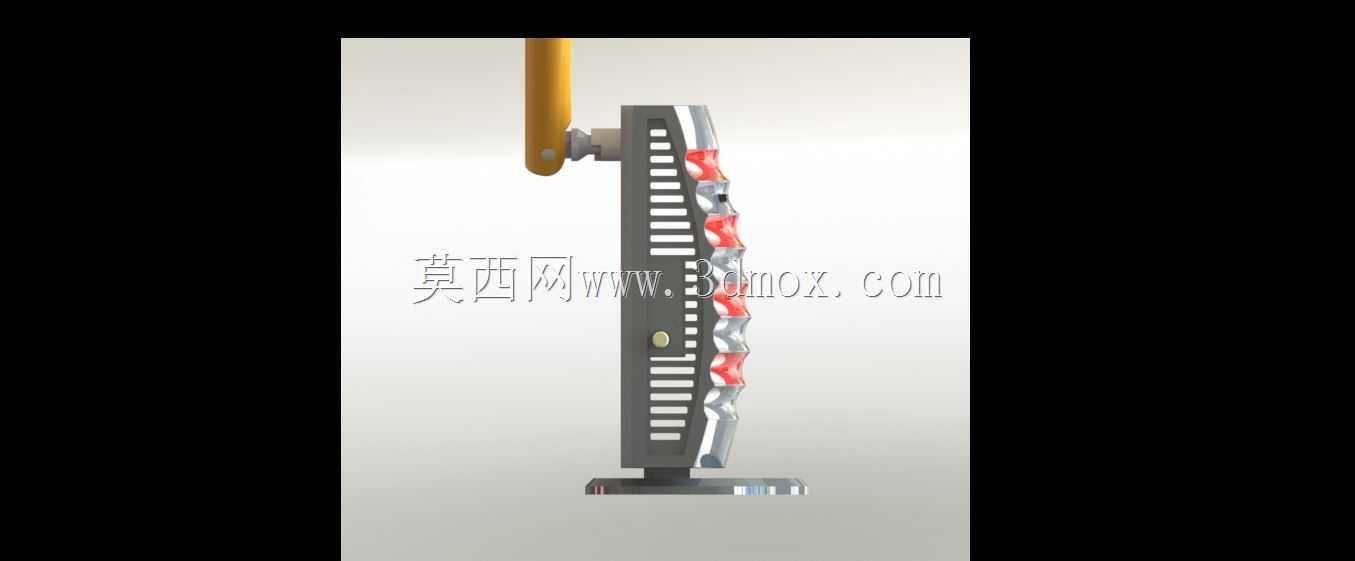

　　从实际使用角度看，路由器需要长时间连续运行，壳体不能只追求外观，还要兼顾通风、防护和装配便利性。建模时将底座、主体外壳、前面板装饰条和天线安装位分开考虑，底座承担支撑与防滑作用，主体侧壁设置细密散热通道，避免主板在密闭空间内热积聚；前面板条纹既形成识别特征，也能在不增加整体厚度的情况下提升壳体刚性。两根天线通过顶部铰接结构连接，可根据摆放位置调整俯仰角度，减少墙体、金属柜体对信号传播的遮挡。

　　尺寸边界控制在355mm×254mm×355mm以内，能够适配常见桌面型3D打印成型空间。打印时可将外壳拆分为前后壳、底座和天线护套分别成型，再通过卡扣、螺柱或少量紧固件完成装配。壳体壁厚需要结合打印材料收缩率与主板重量设定，安装柱周围增加局部加强筋，防止反复拆装网口时出现开裂；天线根部应保留足够回转空间，避免转动后与外壳上沿干涉。

　　结构设计还考虑了后期维护：上盖与底壳拆分后可直接接触主板，网口、电源座和复位键位置与外壳开口对齐，指示灯通过遮光孔或导光柱导出，减少相邻灯位串光。内部走线沿壳体边缘固定，射频线不宜过度弯折，天线接头处预留拆装余量。对于需要小批量制作功能样机的团队，该结构可用于验证外观比例、内部堆叠、散热路径和桌面摆放稳定性，也可作为网络通讯设备外壳设计、打印成型与装配干涉检查的参考对象。
