RJ45网线对接母座3D打印修复结构

　　在家庭弱电布线、小型办公局域网运维场景里，预埋网线被外力挤压、鼠类啃咬断裂是现场施工中十分常见的故障：原有暗埋管线无法重新穿线，整段更换线缆需要破拆墙面或地面，成本极高；直接把铜芯绞接又会破坏双绞线的绞距平衡，引发近端串扰超标、链路丢包、PoE供电接触不良等问题。这款RJ45母座对接结构正是针对这类断缆修复需求设计，两端分别容纳标准RJ45水晶头，将两段做好水晶头的断开网线通过双母口直连，无需使用网络配线架、耦合器额外配件，即可快速恢复T568A、T568B两种线序的百兆/千兆以太网链路。

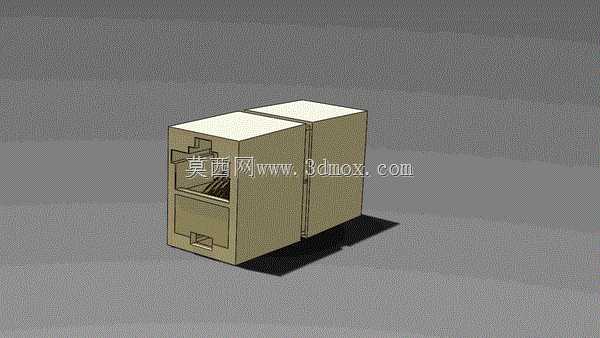

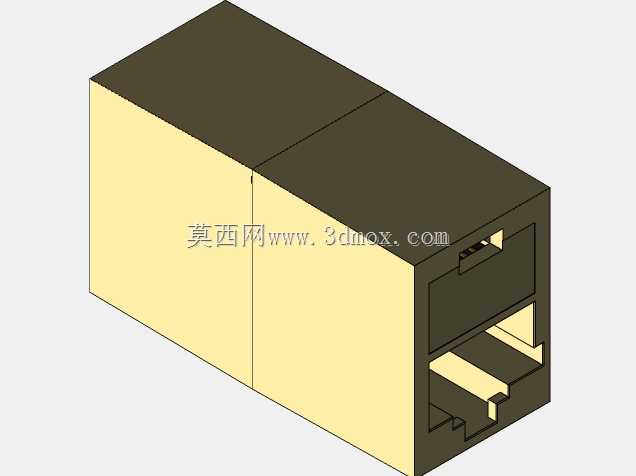

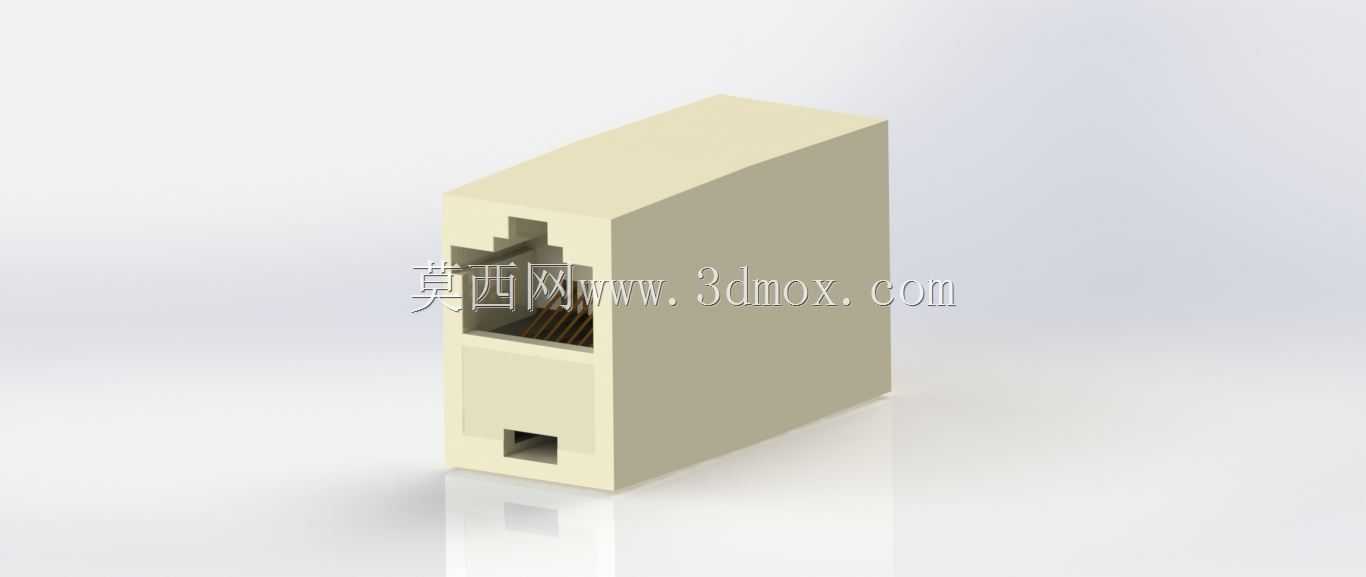

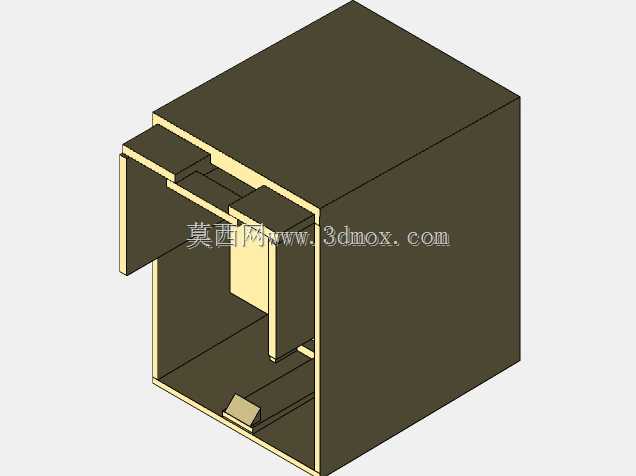

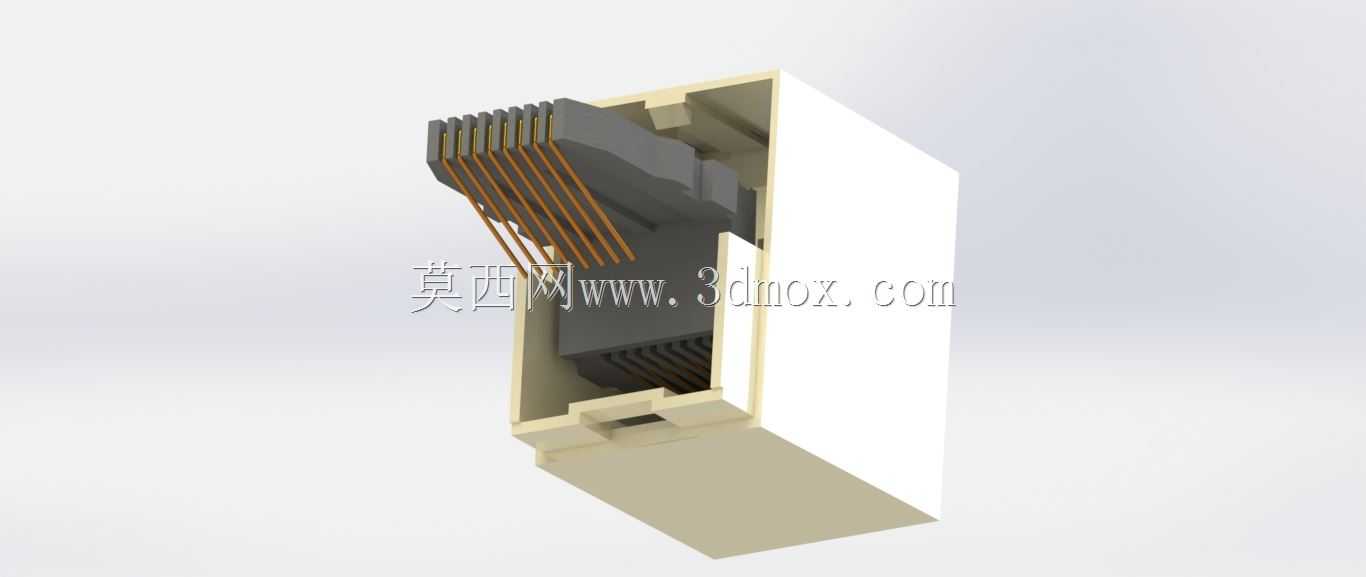

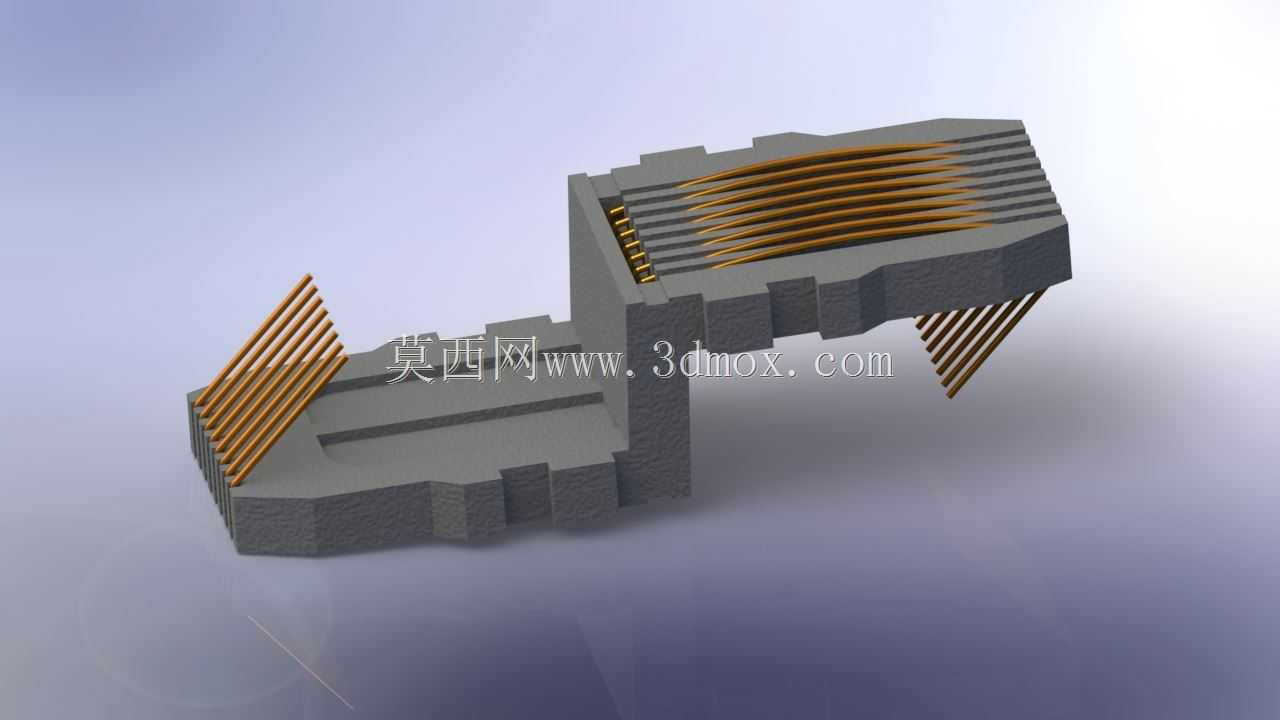

　　从结构设计思路来看，整体采用对称分体扣合式壳体，外形为规整长方体，内部预留两个平行的RJ45端口容腔，端口处的卡扣避让槽完全匹配标准水晶头的弹片尺寸，插入后可依靠水晶头自身弹片完成轴向限位，防止网线受拉扯时松脱；壳体中段设置定位止口，两半壳体对齐后可通过卡扣或少量胶水粘合，把两个对接的水晶头完全封闭在腔体内部，既避免金属触片裸露积灰氧化，也能阻挡鼠类再次啃咬接头部位。建模过程中优先保证端口内形的公差配合：水晶头插拔方向预留0.2~0.3mm的间隙，兼顾FDM打印的层纹误差，无需支撑即可完成内腔打印；壳体外壁做了均匀1.8~2mm的壁厚，在355mm×254mm×355mm的常规桌面级打印成型空间内可轻松放置，甚至能一次打印多件备用。

　　现场使用时，先将断裂网线的两端剥去外护套，按标准线序压接好RJ45水晶头，分别从壳体两端插入直连母座，确认链路指示灯正常亮起后扣合两半壳体，可直接放置在吊顶、弱电箱、墙角布线槽内；壳体外部的平面区域也可搭配扎带固定在机柜立柱或桥架上，不会额外占用过多安装空间。相比市面上采购的成品网络双通头，这款3D打印结构可根据现场破损位置的空间大小灵活调整壳体外形，针对狭窄布线缝隙还能快速修改壁厚、增减固定耳，适配老旧住宅、厂区临时布线、展会临时网络搭建等多种非标准安装场景，结构无多余金属嵌件，打印完成后仅需清理少量支撑毛刺即可投入使用，能快速解决突发的网线断裂故障，减少网络中断对日常办公、设备联网造成的影响。
