滚子链条循环传动结构三维数模

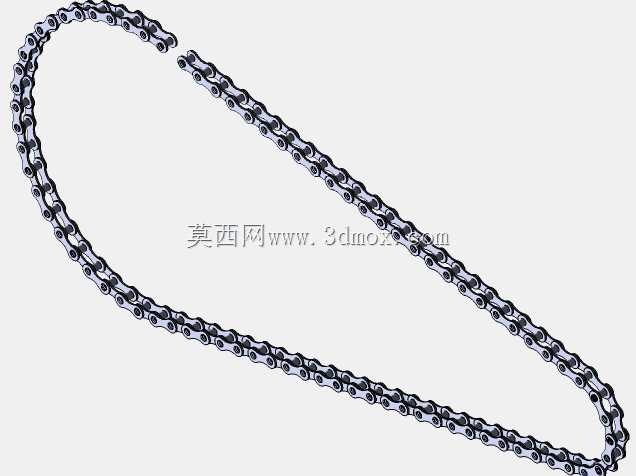

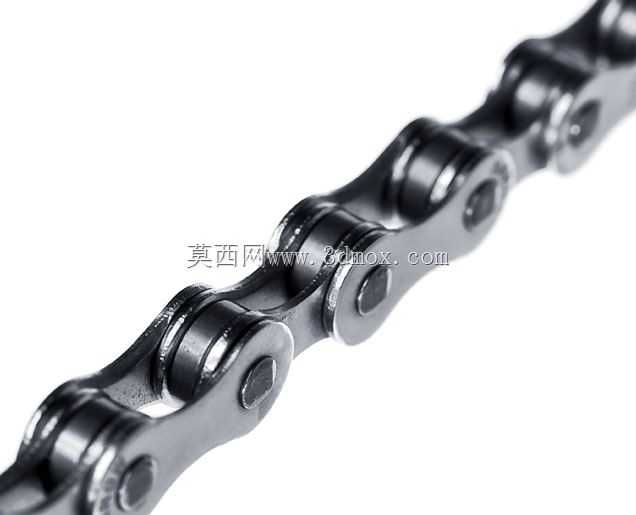

　　这套循环链结构在输送线、自行车传动、机床进给联动以及轻工包装设备里都十分常见，建模时先从链节的重复装配关系入手，把内链节、外链节、销轴、套筒和滚子按实际啮合顺序排布，再沿闭合轨迹完成阵列，避免单纯复制零件造成干涉。链传动相比带传动能保持更稳定的传动比，适合低速重载、油污粉尘较多的车间环境；相比齿轮传动，它对两轴中心距的适应性更强，维护时只需拆换单节即可，不必整体拆卸箱体。结构上，外链板与销轴采用压配固定，内链板与套筒同样压紧，而滚子空套在套筒外侧，啮入链轮时滚子可自由转动，既减少齿面磨损，也能缓和多边形效应带来的速度波动。建模过程中需要重点控制销轴长度、链板厚度和两端铆头余量，保证装配后侧板不蹭链轮齿侧，

　　同时相邻链节在弯折极限角度下仍有合理间隙。闭合环路的布置不能只看节距总数，还要结合链轮分度圆、张紧轮位置和机架边界核算包角；中心距过小时啮合齿数不足，冲击和噪声会明显增大，中心距过大则松边容易垂荡，高速工况下需加装托板或张紧机构。尺寸链方面，链板外形、套筒外径和滚子直径决定了齿槽宽度方向的通过性，链轮齿根圆、齿顶圆以及轴向定位台阶要与链条内节内宽匹配，安装时两轴平行度偏差会直接导致偏磨、跳齿甚至侧板断裂。设计思路上，先按传递功率、工况系数和小链轮转速确定链号与排数，再反推中心距和链节数，闭合段优先选用偶数节，避免使用过渡链节承受附加弯矩。三维数模把每个铰接副的转动关系保留下来，可用于检查链轮齿形与滚子的接触位置、

　　张紧行程以及护罩间隙，也能在运动仿真中观察紧边拉力变化和松边轨迹。实际设备里，这类链条常承担托盘输送、同步牵引、开门机构和升降配重联动，润滑孔、护罩和接油盘的位置往往要在数模里提前协调，否则后期现场加装会与机架、传感器走线发生冲突。
