数控铣床真空管路转接适配法兰

　　车间小型数控铣床做板材、非金属件或者薄壁铝件加工时，常规虎钳装夹要么压伤工件表面，要么需要额外做工艺搭边，材料浪费和后续去毛刺的工作量都不小，真空吸附装夹刚好能避开这些痛点，但车间集中布设的真空源管路接口和小型桌面铣床的吸附工作台接口往往规格、朝向完全不匹配，直接对接要么密封失效掉压，要么管路硬弯折后通径缩窄，吸附力达不到装夹要求，这款转接法兰就是为打通这两段接口做的专用过渡件。

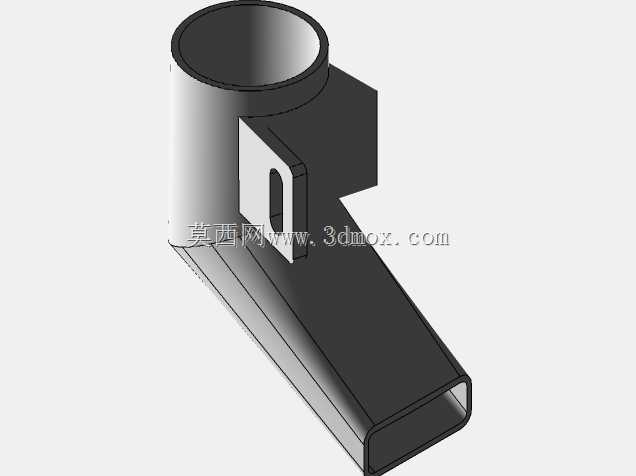

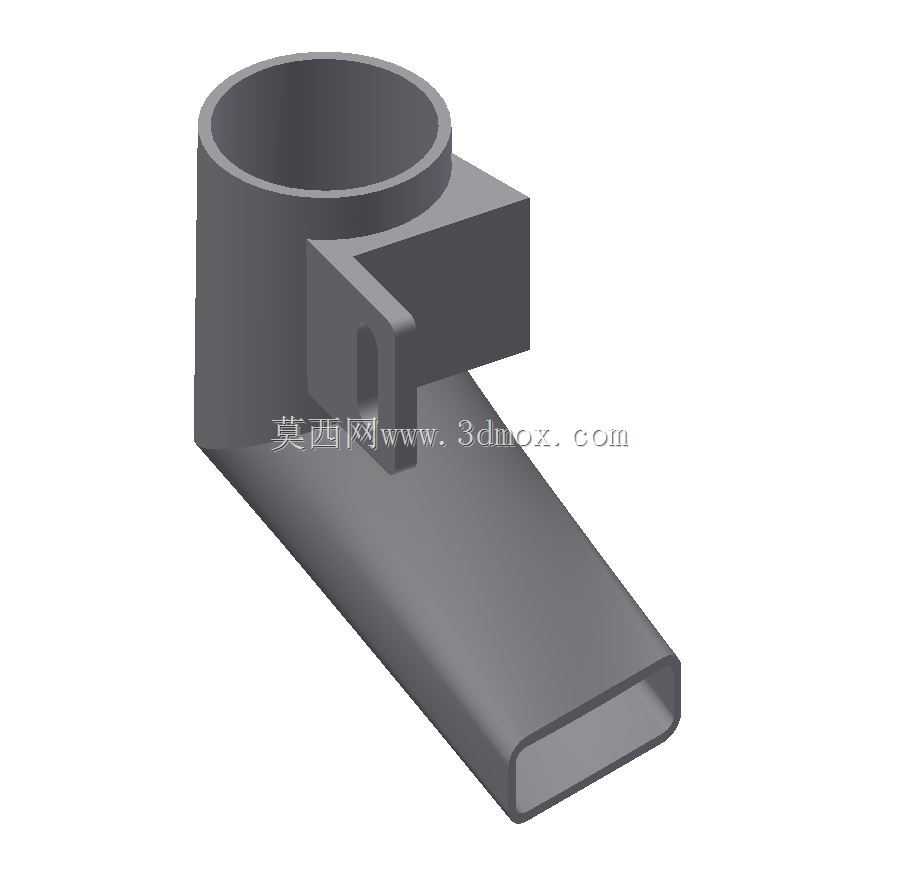

　　从结构布局来看，零件一端采用大口径圆形竖筒接口，用来对接车间真空系统的圆形硬管或者快装真空接头，筒壁预留足够壁厚，既可以在端面加工密封槽加装O型圈实现端面密封，也能在外圆面加工环槽搭配喉箍锁紧柔性真空管，竖筒根部做了加厚圆角过渡，避免管路插拔、设备运行振动时在筒身根部产生应力集中开裂。另一端延伸出扁矩形的水平插接通道，截面和铣床侧方真空吸附接口的扁方插口完全匹配，插接段的外轮廓尺寸按照插口的配合公差做了收窄，插入后侧壁贴合面可以贴覆密封泡棉，杜绝插接缝隙漏气。

　　中间的连接座没有做成实心块，而是在保证整体刚性的前提下掏空了非受力区域，一方面降低零件自身重量，拆装时单人就能对位插拔，另一方面减少了3D打印或者机加工件的材料耗用，连接座侧方伸出的带孔挂耳是现场使用中很实用的结构：转接件插接到机床接口后，可以用螺栓穿过挂耳孔位锁在机床侧方的预装螺柱上，避免机床启停、管路拖拽时转接件被扯动松脱，挂耳的长槽孔还能补偿小范围的安装位置偏差，不用在机床床身上重新打孔攻丝。

　　建模时优先保证两端接口的同轴与对接面平面度，圆形筒身的轴线和扁方通道的中心线垂直交汇，气流在转角处做了顺滑的圆弧导流，没有直角死区，既降低真空管路的流阻，也避免加工产生的切屑粉尘在转角处堆积堵塞通道。安装边界上，竖筒顶端预留出足够的接头拆装空间，水平扁管的长度控制在刚好完全插入机床插口、不会和床身内部走线、防护钣金发生干涉的范围，挂耳的位置避开机床侧方的操作手柄和维护盖板，日常清理吸附台面、更换密封垫时不用反复拆卸整个转接件。整个零件兼顾密封可靠性、装拆便捷性和现场安装的适配性，能稳定把真空源的负压传导到铣床吸附工作台，满足薄板工件铣削、雕刻加工的装夹需求。
