标准拉杆式双作用气动推力气缸结构

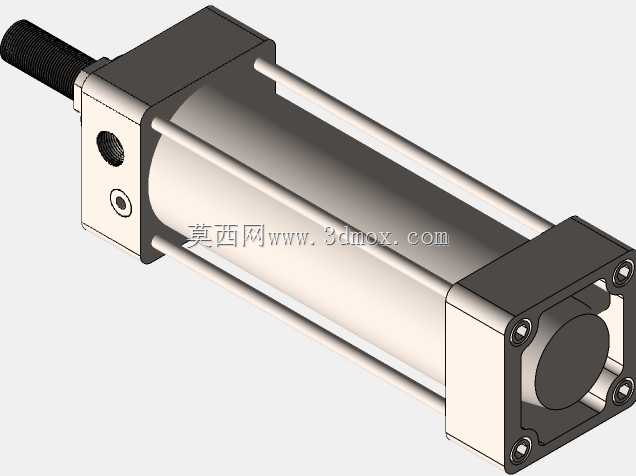

　　这套三维结构呈现的是自动化产线里最常见的拉杆式标准气缸，属于气动系统末端的直线执行部件，核心作用是把压缩空气的压力能转化为活塞杆的往复直线推力，在工装夹具、输送挡停、物料推送、门体启闭、轻载抬升这类工位里承担直接动作输出。从结构布局来看，缸筒采用光滑圆柱腔体作为活塞运动的导向容腔，四根沿缸体周向均布的长拉杆把前端盖、后端盖拉紧锁定，把缸筒夹持在两端盖之间，这种经典拉杆结构的优势非常明确：端盖与缸筒的同轴度靠拉杆预紧保证，装配时不需要复杂的焊接或一体铸造，后期拆解更换活塞密封圈、清理缸内壁也十分方便，维护成本远低于一体铆接式缸体。前端盖中心加工有活塞杆穿出的导向孔，内置导向轴承与防尘圈，既承担活塞杆径向支撑、抑制伸出时的径向晃动，

　　又能把车间环境里的粉尘、切削液碎屑挡在缸腔外部；端盖侧面预留的两个螺纹气口分别对应活塞无杆腔、有杆腔的进出气通道，换向阀切换供气方向时，压力空气推动活塞带动活塞杆完成伸出、缩回动作，端盖内部还集成了缓冲节流结构，活塞运动到行程端点前会封堵主排气通道，让残余空气从细小节流缝隙缓慢排出，把硬撞击的动能逐步卸掉，降低端盖受冲击的疲劳损伤。后端盖为封闭承压结构，四角预留了嵌入式安装孔位，现场可以根据工位空间选择后端法兰固定、前端法兰固定、脚座支座固定或者尾部铰接安装，适配不同的受力姿态。活塞杆伸出端加工有标准外螺纹，方便配套连接浮动接头、推板、夹爪、挡块这类外接工装，螺纹段的长度预留了足够的锁紧螺母调节余量，

　　外接件装配后可以通过双螺母锁死防松。建模时完整还原了缸筒壁厚、拉杆直径、端盖螺栓孔分布、活塞杆螺纹规格、气口螺纹位置这些关键边界，结构工程师在做整机布局时，可以直接把该模型导入装配体，校核气缸缩回、伸出两个极限状态下和周边机架、工件、输送线的干涉情况，提前确认安装支座的开孔位置、气管走线空间、活塞杆外接附件的连接尺寸；选型阶段也可以结合工位需要的输出推力、行程长度、安装距限制，对照该结构的外形边界确认缸径规格是否匹配，避免出现气缸推力不足、行程过长导致动作干涉、安装空间不够无法布置气管接头这类现场常见问题。缸体外部没有多余的复杂曲面，所有棱角都做了装配导向倒角，活塞与缸筒的配合间隙、密封圈沟槽位置都按照气动元件常规设计逻辑还原，能直观展示气缸内部动力传递和外部安装的全部结构关系。
