三百毫米宽水平九十度转角电缆梯架

　　在工业厂房、数据中心、综合管廊以及大型自动化生产线的电缆敷设环节，线缆不可能全程沿直线走向，遇到柱网避让、设备排布转向、分区供电回路切换时，就需要配套转角梯架完成线缆的平滑导向，这款300毫米宽度的水平90度弯通电缆梯，正是为这类水平转向敷设场景开发的布线承载构件。

　　从实际使用逻辑来看，该构件两端分别对接同规格的直通电缆梯架，安装完成后整体处于同一水平面，线缆从一侧直通段进入弯通区域后，沿90度圆弧轨迹完成转向，再接入另一侧直通梯架，全程不会出现锐角折边，能够避免硬折弯对电缆外护套造成的挤压损伤，尤其适配多根大截面动力电缆、成捆控制电缆的转向布设，相比现场手工裁切拼接的弯通，预制成型的构件弧度统一，线缆排布整齐，后期运维巡检时梳理线路、新增回路都更方便。

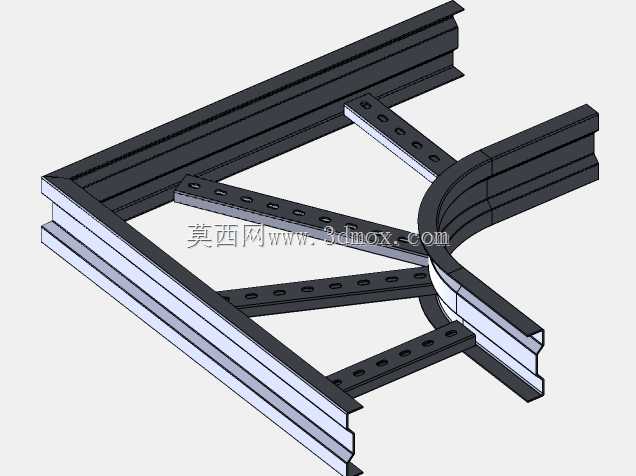

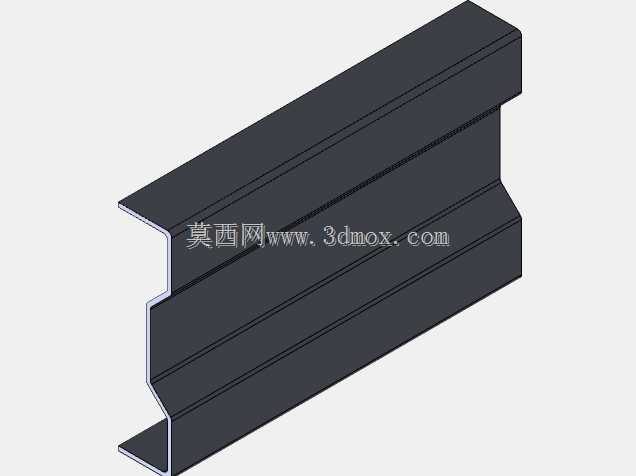

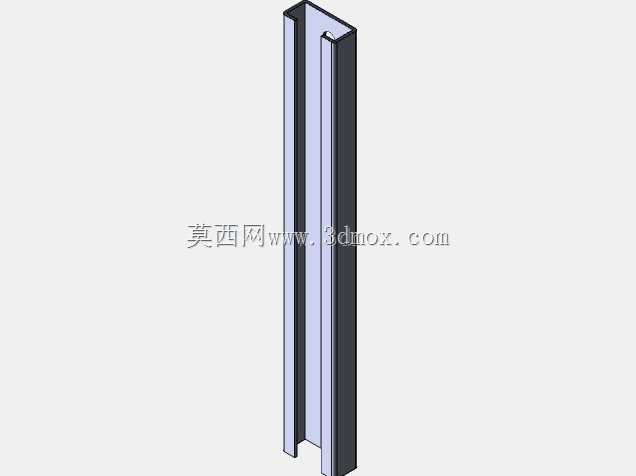

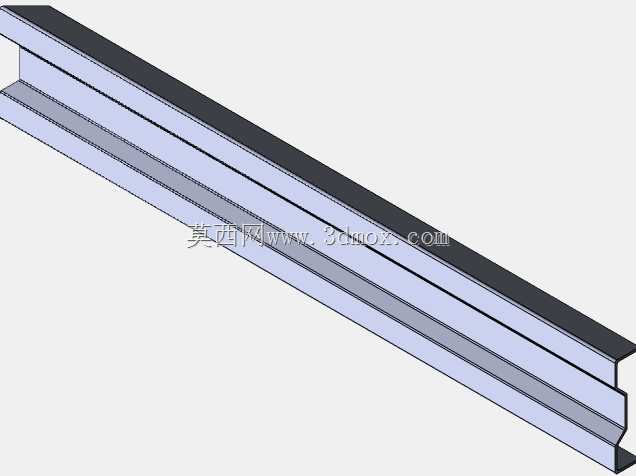

　　结构设计上，这款梯架采用双侧边梁加横撑的组合形式，两侧的成型边梁作为主要承载受力件，截面经过折弯强化，沿弯通的圆弧走向连续过渡，既保证转向段的整体刚性，也能和两端直通梯架的边梁精准对位连接。中间的横撑沿弯通径向等距排布，横撑表面预留了标准化的安装孔位，一方面可以通过配套紧固件直接和边梁锁固，另一方面孔位也可供扎带、线卡穿过，将敷设的电缆分层固定，避免线缆在转向段出现滑移、堆叠。弯通的内侧圆弧半径经过合理校核，既不会因半径过小导致大直径电缆弯曲半径不满足规范要求，也不会因半径过大造成转角区域占用过多安装空间，在通道宽度有限的车间布线场景下适配性很强。

　　安装边界方面，该梯架的标称宽度为300毫米，选型时需要确认对接的直通梯架侧边高度、连接孔位间距和本构件完全匹配，现场布设时要提前规划转角处的支吊架位置，在弯通的两端接口以及圆弧中段下方设置支撑点，避免满缆负载时弯通段出现下垂变形。构件的所有棱边都做了钝化处理，没有尖锐毛刺，穿设电缆时不会刮破线缆外层绝缘皮；横撑的排布间距兼顾了承载能力和减重需求，既可以托住电缆不会出现局部垂落，也尽可能控制了构件自身重量，降低高空安装时的搬运和固定难度。

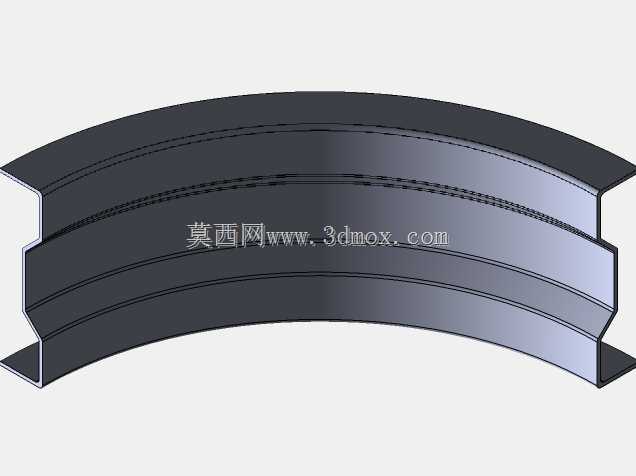

　　在三维建模层面，这款构件完整还原了边梁的折弯轮廓、横撑的孔位分布以及圆弧段的拼接关系，设计人员在做车间布线整体排布时，可以直接将该模型调入装配环境，校验转角处和周边管道、设备、梁柱的干涉情况，提前确认安装空间是否充足，避免现场施工时才发现转角位置和其他专业管线冲突，大幅减少现场返工的概率。针对不同的敷设负载，该结构也可以通过调整边梁板材厚度、增减横撑数量来适配不同的承重等级，满足从弱电通讯线缆到重型动力电缆的不同布设需求。
