三百毫米垂直弯通电缆梯架结构

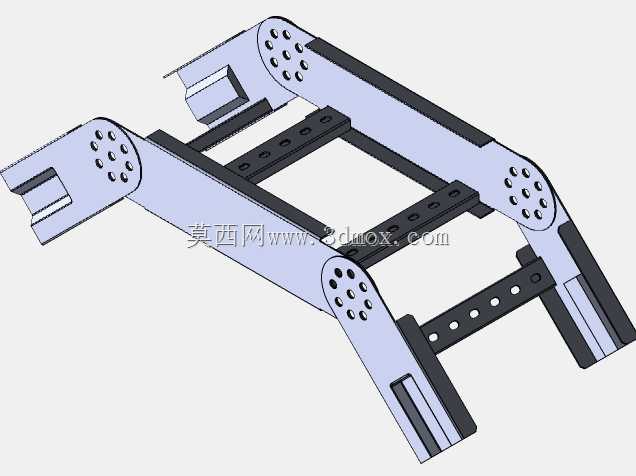

　　该构件面向厂房竖向电缆敷设、设备夹层走线、电控柜列间跨层布线等场景，用于在电缆走向由水平段转为竖直段的位置完成平顺过渡，避免线缆在转角处出现小半径弯折、局部应力集中或外皮剐蹭。梯架采用双侧侧板加横向梯级的组合形式，侧板在弯弧段连续成型，两端保留与标准直段梯架对接的接口，现场可通过螺栓与相邻直段、三通或终端构件拼接，形成完整的电缆支撑通路。

　　从结构布置看，两侧弯板承担主要抗弯与连接作用，板面上预留多组安装孔，既用于梯级定位，也兼顾现场拼接、附件固定和接地跨接需求。横向梯级沿弯通走向按间距排布，为电缆提供离散支撑点，线缆敷设后荷载通过梯级传递至侧板，再由端部连接位置传递到相邻桥架或支吊架。弯通内侧与外侧轮廓同步过渡，内侧保证电缆转弯半径，外侧控制整体外廓，减少在狭窄竖井或墙边安装时的空间占用。

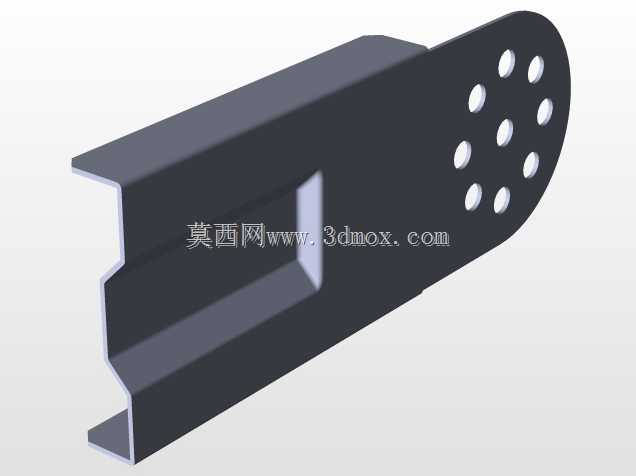

　　建模时重点处理了弯弧段侧板的空间姿态、梯级随弯通角度的排布以及端部接口的对齐关系。侧板端部采用与直段梯架一致的连接边界，孔位位置和搭接面保持协调，便于装配时不依赖额外修配。梯级与侧板之间的连接关系清晰，开孔区域避开主要受力轮廓，端部折边和搭接结构保留了实际钣金件的成型特征。整体宽度按三百毫米级梯架通道构建，适合多根控制电缆、动力电缆或通信线缆集中转向敷设。

　　在安装边界上，弯通上下两端需要预留直段搭接长度，支吊架宜靠近弯通受力转换位置布置，以承受竖向段电缆自重和转角处附加荷载。模型可用于校核桥架路径与梁柱、风管、管道之间的干涉关系，也可作为钣金展开、焊接工装设计和厂内预制的结构参考。
