液压提升振动模拟工装导轨结构

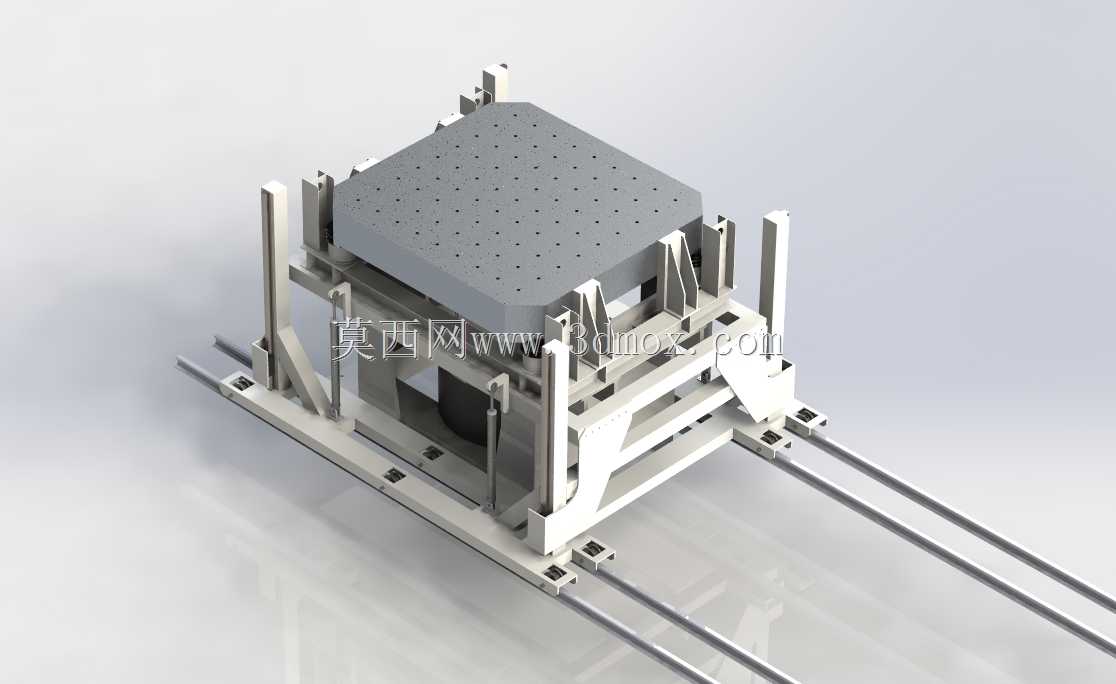

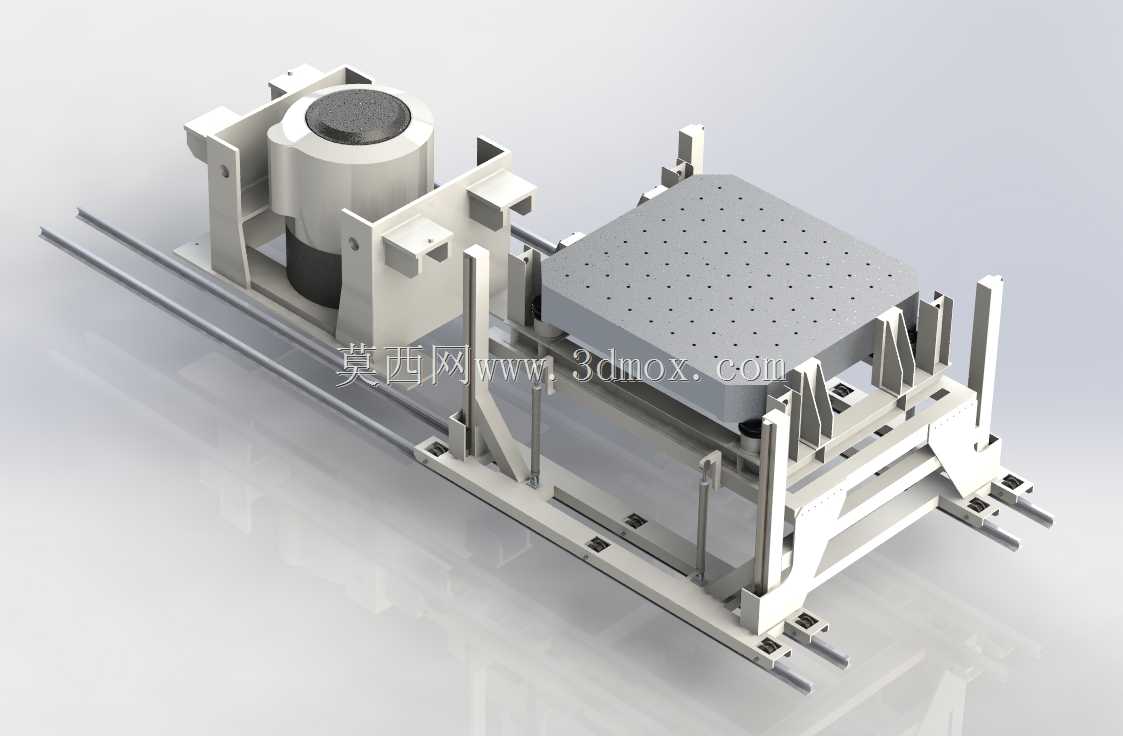

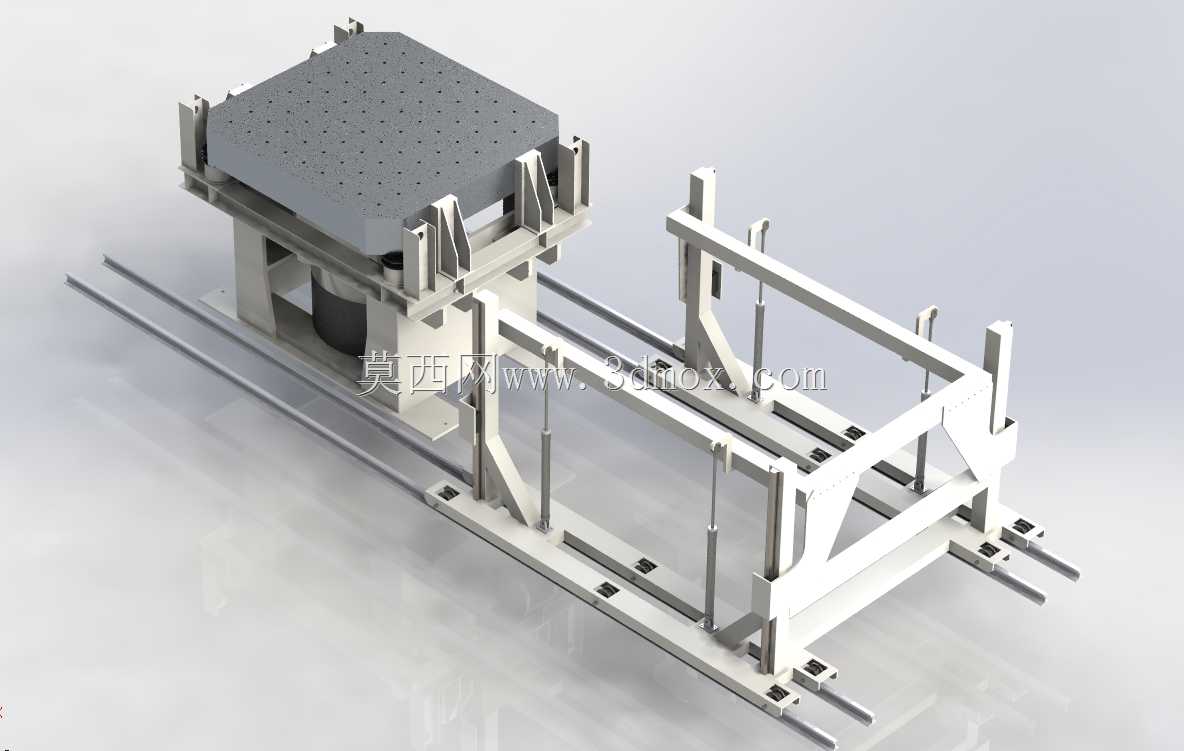

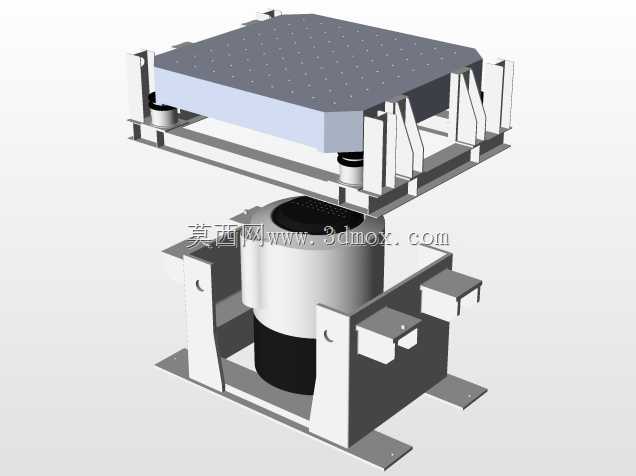

　　这套结构面向需要在竖直或倾斜方向完成提升动作，同时叠加振动激励的试验与工装场景。实际产线里，类似机构常见于小型物料抬升后进行振实、姿态调整、间隙消除，或者用于模拟液压执行件在往复载荷下的动态响应。模型主体由两根长行程直线导轨、底部安装座以及连接支架构成，导轨承担主要导向，液压驱动端提供提升力，振动工况则通过外部激振或执行元件压力波动传递到滑台。

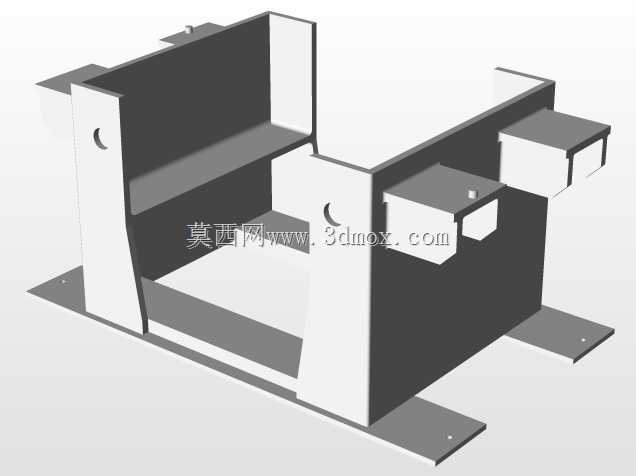

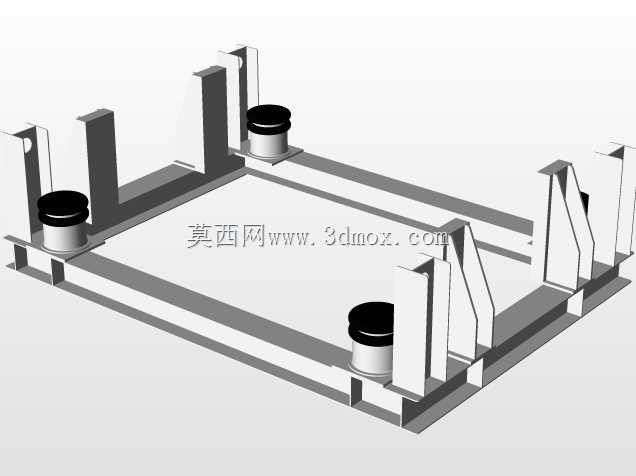

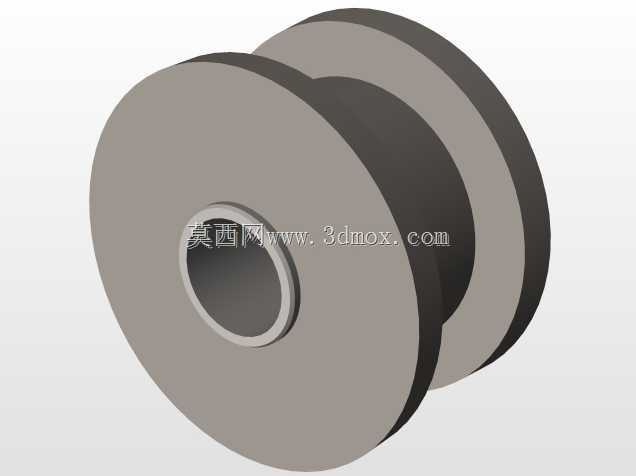

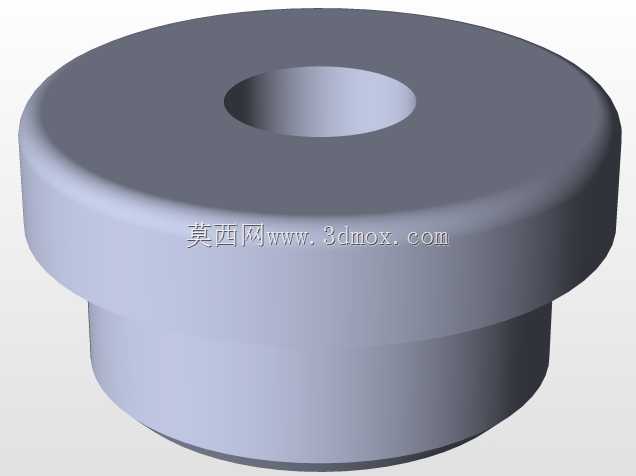

　　从布置上看，双导轨平行安装，能够约束滑台除升降方向以外的五个自由度，避免单根导向在偏载下出现扭转。底部支座预留了与机架台面连接的安装面，孔位按照常规工装底板的排布方式设计，现场固定时可直接通过螺栓锁紧，也可以在支座下方增加调整垫片来补偿焊接机架或装配台面的平面度误差。导轨长度覆盖整个提升行程，并在两端保留滑块越程余量，防止调试过程中滑块冲出轨道。

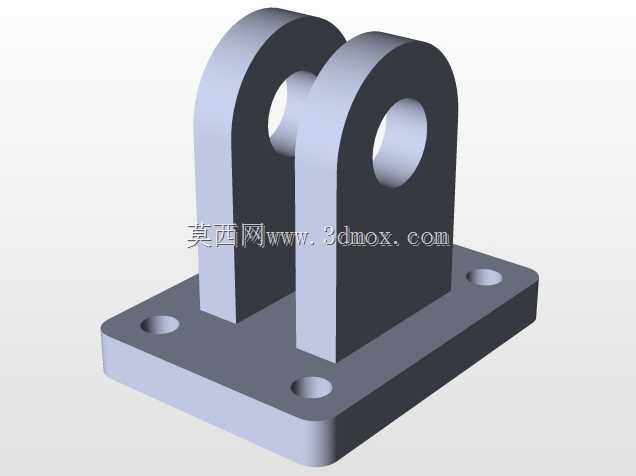

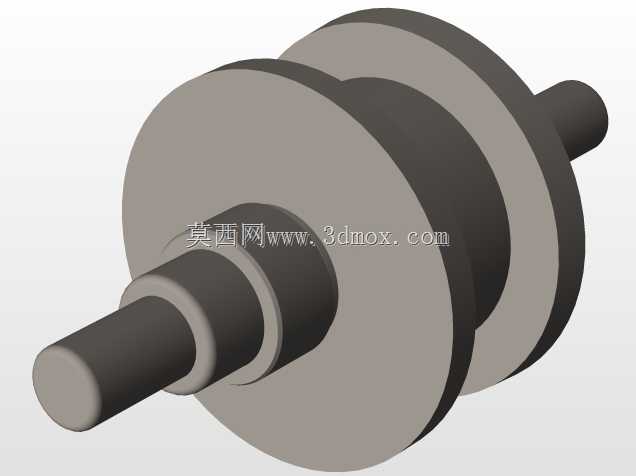

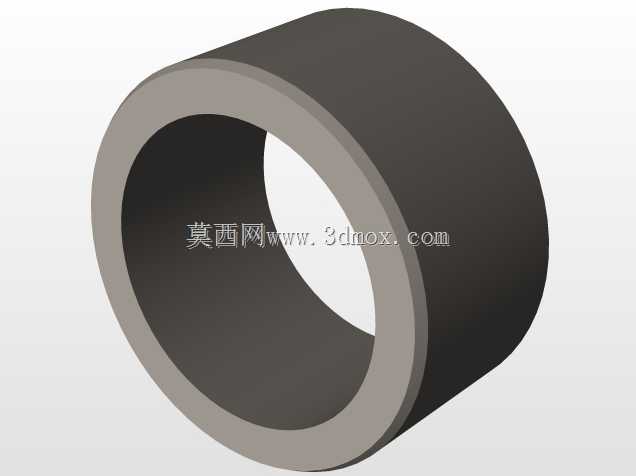

　　设计思路上，优先保证运动刚性与导向精度。长导轨截面选用标准直线导轨规格，滑块与轨道之间为滚动接触，摩擦阻力小，在高频小幅振动下仍能保持顺畅运动。两根导轨之间的跨距根据滑台宽度确定，跨距越大，抗倾覆力矩能力越强；若安装空间受限，则需要相应缩短悬臂长度，并校核滑块在振动峰值载荷下的额定动载荷。底部连接件把液压执行件的推力传递到滑台，连接位置尽量靠近滑台质心，以减小附加弯矩。

　　外形边界方面，导轨为细长件，整体长度远大于宽度，建模时需要重点控制两根轨道的平行度、安装面等高以及滑块间距。装配体中滑台、支架和导轨之间不能存在干涉，运动行程内要检查液压件、管线和周边护罩的最小间隙。安装时，导轨基准面应贴合加工面，螺钉按对角顺序紧固；用于振动环境时，还需考虑防松垫圈或螺纹胶，避免长期交变载荷导致连接松动。

　　在工程应用中，该结构既可作为液压提升模拟振动试验台的导向模块，也可嵌入自动化设备中完成抬升、振实和定位动作。建模过程保留了导轨、滑块、支座和连接件的装配关系，便于后续进行行程校核、干涉检查、受力分析以及工程图输出，对结构设计人员选型和改型具有直接参考价值。
