背包侧插式塑料调节卡扣结构

　　这款卡扣是背包、双肩包、战术装具、户外驮包上最常用的织带锁紧构件，日常使用中承担织带快速插接、长度无级调节、负重锁止的核心功能，整套结构包含公扣插舌、母扣锁座两个配合主体，图中三款不同配色的构件对应同一款扣型的不同外观配色方案，适配不同箱包的外观配色需求。

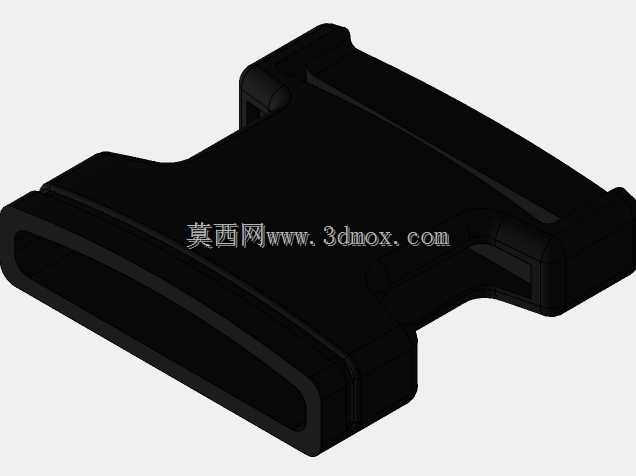

　　从实际使用场景拆解结构设计逻辑：公扣前端设置两侧带弹性悬臂的倒钩插舌，插入母扣腔体后倒钩自动卡入母扣两侧的锁止卡槽，插接到位时会发出清晰的咔哒反馈，徒手按压母扣两侧的解锁按键即可压缩悬臂倒钩，快速脱开扣体，戴薄手套操作也能顺利完成插拔动作。扣体中部预留贯通的织带穿槽，其中一端穿槽设置横向防滑肋条，织带穿入后折返穿过塑料日字调节框，抽拉织带尾段即可无级调整背带有效长度，负重状态下防滑肋条会咬住织带表面，避免织带受牵拉时打滑松脱。

　　建模阶段首先要锁定织带适配的核心边界：这款扣型适配25mm宽度的标准尼龙织带，穿槽内部净宽预留0.8mm的装配间隙，避免织带穿入后出现卡滞、磨毛起球的问题；穿槽上下内壁的间距控制在2.2mm，兼容1.5-2mm厚度的常规尼龙、涤纶织带，过厚的织带无法穿装，过薄则会出现织带在槽内窜动的问题。扣体整体外轮廓长宽尺寸约为38mm*26mm，母扣最大厚度控制在8mm以内，安装后突出背包面料的高度极低，不会在使用者背负时产生硌压感。

　　结构细节上，弹性悬臂的厚度设计为1.6mm，选用POM聚甲醛材质时这个壁厚可以保证悬臂拥有足够的弹性形变空间，反复插拔上千次也不会出现悬臂断裂、倒钩磨损松旷的问题；扣体所有外露棱边全部做R0.8mm以上的圆角过渡，不存在尖锐飞边，既避免注塑生产时出现应力集中开裂，也防止使用过程中勾刮衣物、划伤皮肤。母扣底部设置下沉式定位凹槽，和背包面料缝合时可以快速对齐缝合定位线，车缝工序中不会出现扣体偏移走位的问题。

　　建模时需要重点验证插舌和锁腔的配合间隙：插舌单侧和锁腔内壁预留0.3mm的间隙，既保证插拔动作顺滑无卡滞，也不会因为间隙过大导致扣合后出现上下晃量、负重时意外脱开的风险。扣体背面的织带入口处做扩口导向斜面，织带穿装时可以顺着斜面直接滑入穿槽，大幅提升箱包产线的装配穿带效率。不同配色的扣体仅更改外观色号，核心配合尺寸完全统一，模具开发时可以共用模架，仅更换型腔镶件即可实现多色批量生产，有效降低配件的开模与量产成本。这类卡扣除了背包之外，也可以延伸应用在头盔绑带、户外帐篷固定带、宠物胸背带、物流捆扎带等场景，结构可靠性完全覆盖日常负重的使用需求。
