淋浴花洒杆卡扣式固定夹持支座

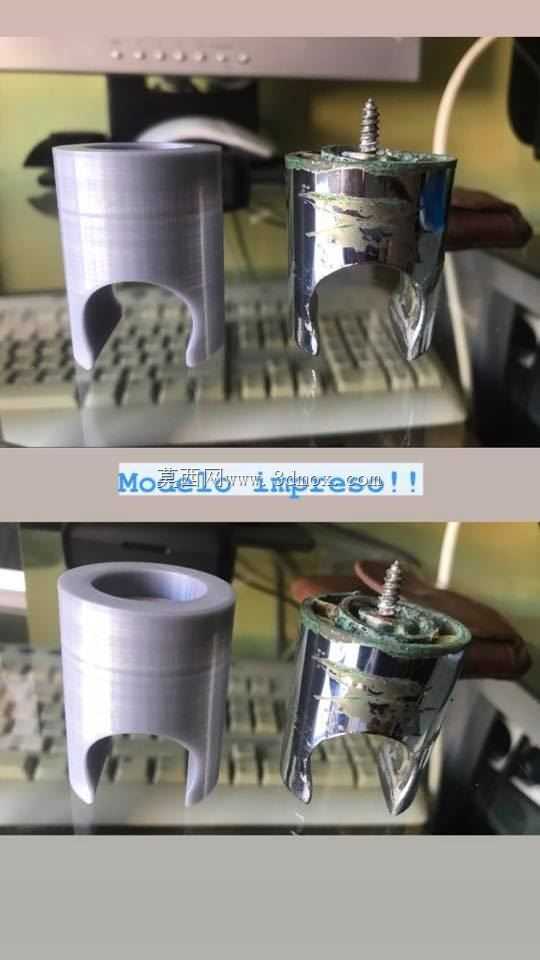

　　该件属于卫浴淋浴系统中的小型夹持固定件，主要用于把花洒立杆、软管接头或淋浴附件约束在墙面、立杆或配套基座上。结构主体近似一段带开口的圆柱套，内部形成半包围夹持腔，外侧保留一条侧向开槽，使杆件可以从侧面压入，而不必沿轴向整段穿装，这在售后改装和狭小卫浴空间里比较实用。

　　从受力路径看，杆件进入卡槽后，圆柱壁承担环抱约束，开口两侧形成类似弹性夹爪的受力区。安装时卡槽边缘需要做导入圆角或斜面，便于杆件压入时把侧向力转化为撑开变形；装入后材料回弹，抱紧杆面，限制径向窜动。若采用ABS、PP或尼龙类注塑材料，壁厚要兼顾弹性与刚性：壁太薄容易长期蠕变、夹持力衰减，壁太厚则装配阻力大、开口处应力集中明显。模型中开口端部和根部过渡应重点检查，根部通常是反复开合时最容易出现白痕或裂纹的位置。

　　外形边界方面，主体高度、外径和开槽宽度需要围绕被夹持杆件直径确定。圆柱内腔不宜简单做成理想光面配合，实际设计中可根据握持力要求增加微筋、局部凸点或橡胶垫槽，以提高摩擦并容忍管径公差。外侧曲面与墙面或基座接触的区域应保留平整安装面，若通过螺钉固定，需要预留沉孔、背腔或加强凸台，避免锁附时壳体塌陷。图中侧向还可见与挂接、限位相关的局部结构，这类特征在建模时应保证与花洒插座、挂钩或调节旋钮的运动边界不发生干涉。

　　建模时可先按杆件公称直径建立内腔圆柱，再用拉伸切除形成侧向入口，随后对开口边缘做倒角和拔模。外壁不宜等厚到底，靠近卡槽根部可适当增加加强筋或加厚弧段，以改善开合寿命；底部与安装面连接处应设置圆角，减少注塑件冷却收缩造成的缩痕。若该件需要上下调节高度，内孔与立杆之间应预留合理滑动间隙，并在锁紧螺钉或偏心卡扣处集中提供压紧力；若作为一次性卡接固定件，则可减小间隙，提高拔出阻力。

　　实际装配场景中，这类支座常面对潮湿环境、皂液侵蚀和频繁扳动，因此结构不能只关注静态形状。卡槽宽度、入口导角、材料硬度和摩擦系数共同决定插拔手感：过紧会让用户难以装拆，过松则花洒受软管拉力后转动或下坠。对于三维结构设计人员，完成外观曲面后还应复核开口扩张量、杆件压入轨迹、锁紧件行程以及墙面安装孔位，确保零件在真实卫浴管路布置中能够快速定位并稳定承载。
