莲花雷诺F1赛车前翼总成结构

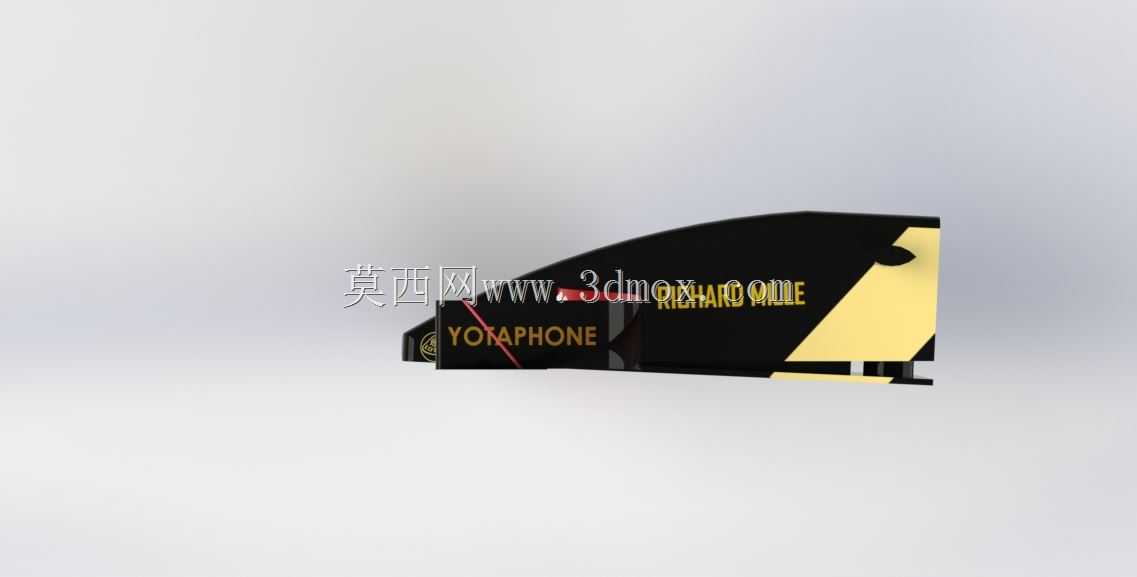

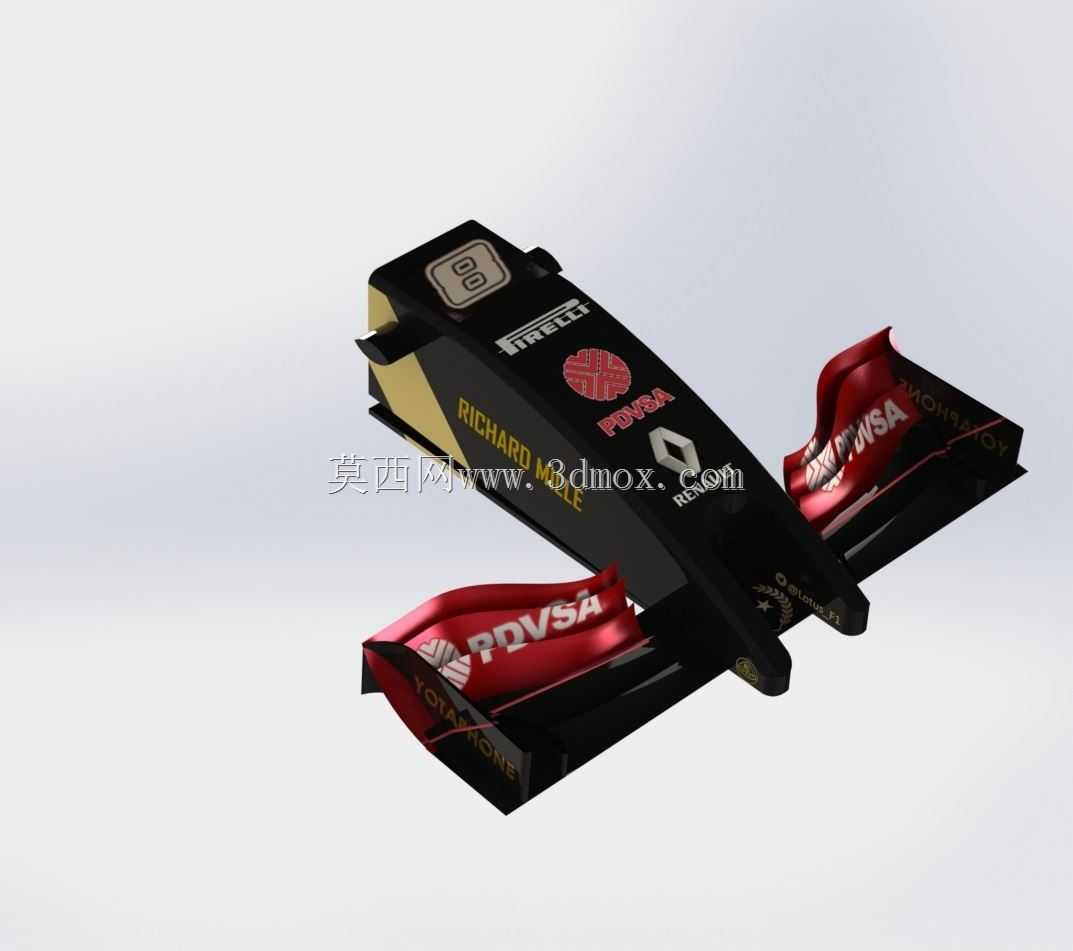

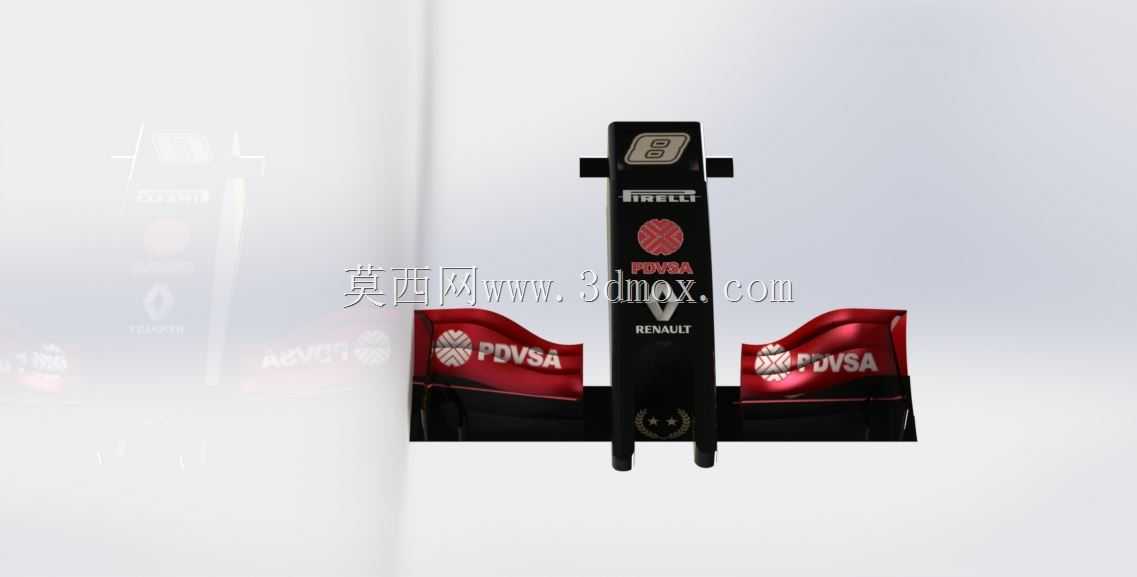

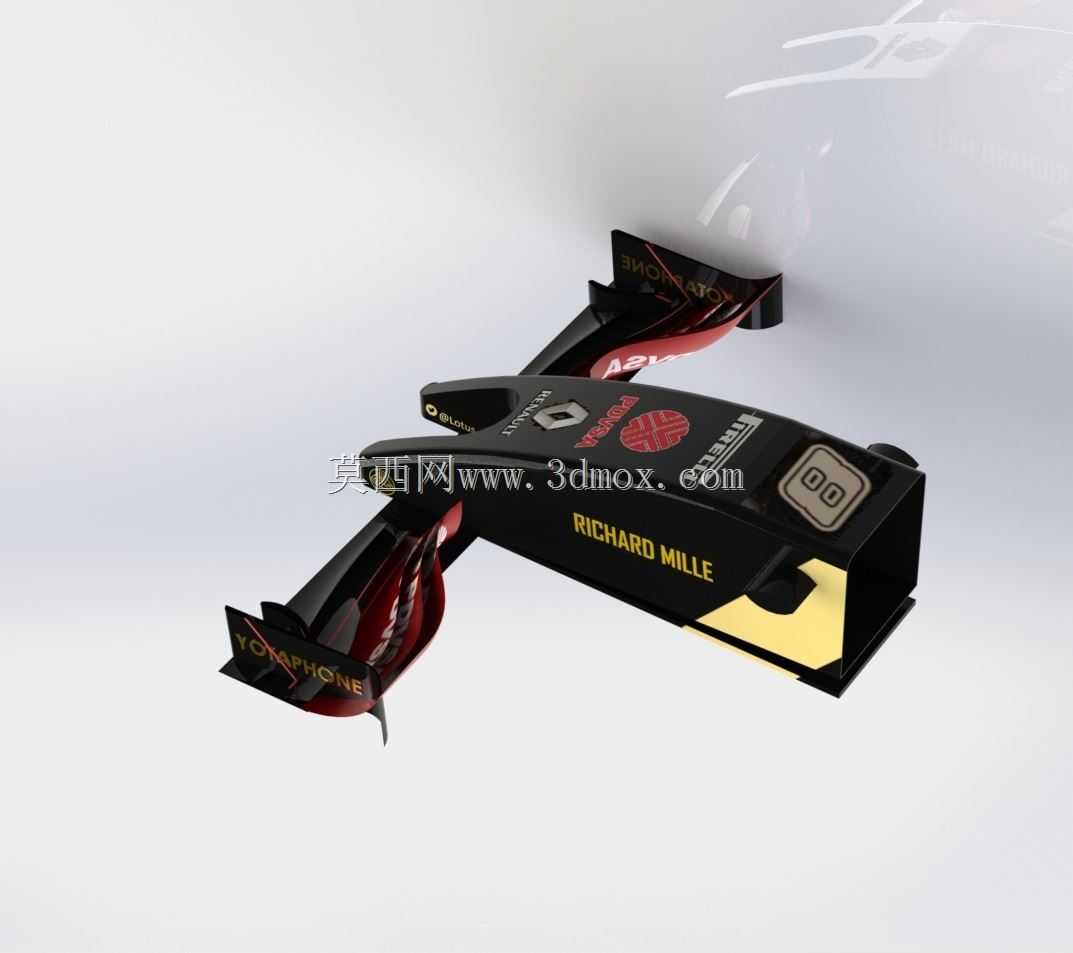

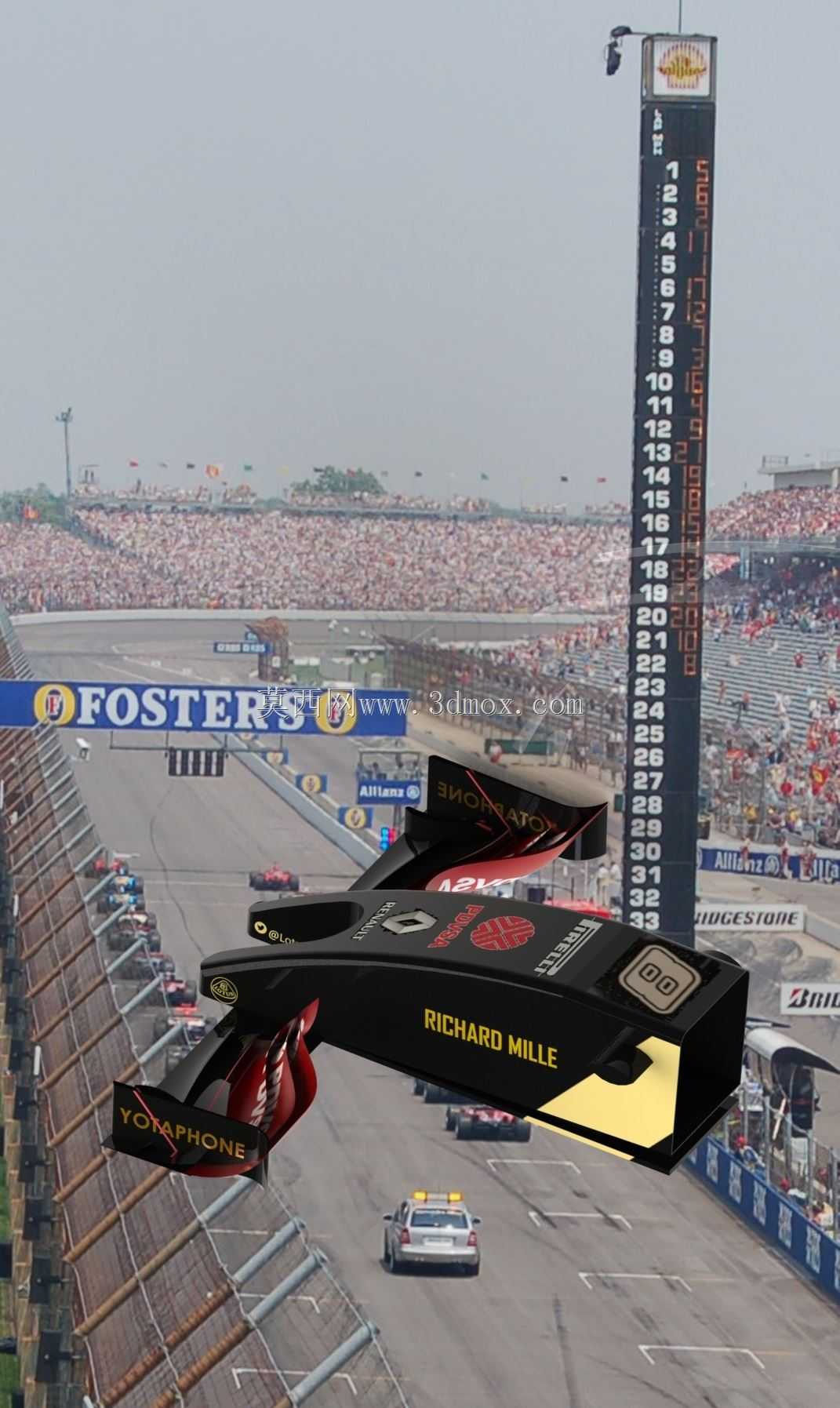

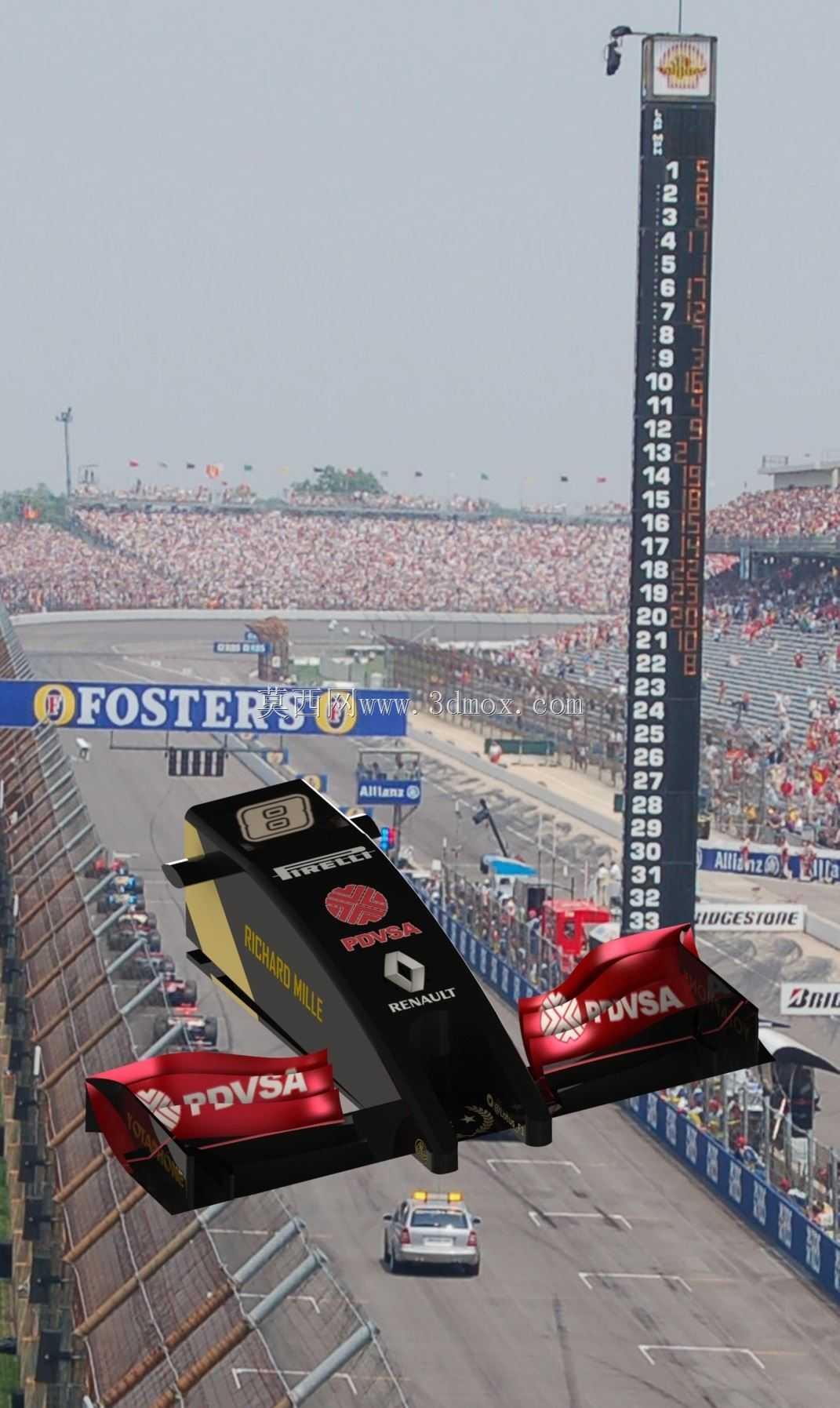

　　该三维结构完整还原了F1方程式赛车前翼总成的工程形态，前翼作为赛车最前端的空气动力学核心部件，承担着梳理车头来流、为前轮导流、生成整车约三成下压力的关键作用，是赛道竞速场景下决定赛车高速过弯抓地力与直道稳定性的核心结构。建模过程中优先还原了多层翼片的空间曲率关系：主翼板采用大弧度负攻角截面，将高速流经翼面的气流向下偏转，依托伯努利效应形成垂直向下的气动载荷，两侧端板则做了外扩切角造型，既可以抑制翼片两端的气流涡旋外泄、降低翼尖诱导阻力，又能引导气流绕过前轮胎面，减少前轮前方的气流滞止高压区，避免乱流卷入侧箱与底板区域破坏整车气动效率。建模时严格对齐实车装配边界：前翼中央主连接座对应赛车单体壳车头的前端安装点位，

　　预留的安装孔位与鼻锥的对接法兰完全匹配，两侧翼片的延伸宽度控制在赛事规则限定的前轮外侧边界以内，整体离地间隙保留了赛道行驶时悬架压缩、底板触地的安全余量，不会在赛车制动点头、高速下压力下压时出现翼片剐蹭赛道地面的问题。结构细节上还原了多层可调副翼的分层布局，上层小翼片负责微调车头下压力分配，下层襟翼则配合底板入口引导气流快速向车底文丘里通道输送，翼片表面的赞助标识区域也对应实车的碳纤维蒙皮铺贴范围，端板内侧的导流凸起可以梳理前轮内侧乱流，减少轮胎旋转带出的湍流对后轴气动环境的干扰。从结构设计逻辑来看，前翼总成采用中央主梁+两侧分体翼片的装配形式，既满足赛事碰撞时翼片可快速更换的维修需求，也能通过更换不同攻角的翼片组合，适配高速赛道高下压力、低速赛道低阻力的不同调校需求，建模时还原的各部件装配间隙，也对应实际碳纤维构件的安装公差，保证三维结构可直接用于气动仿真分析、赛车结构教学以及改装部件的参考设计。
