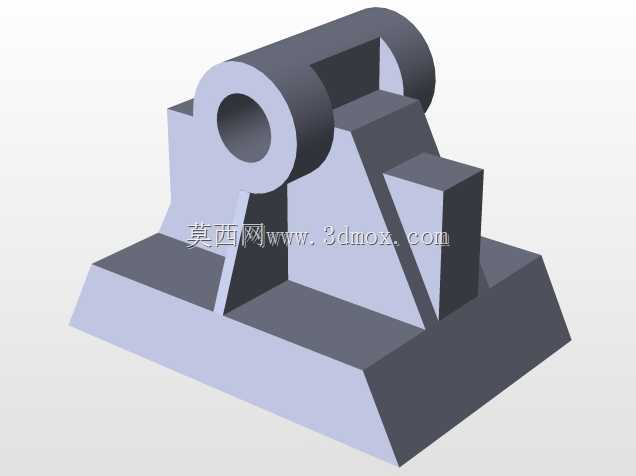

带同轴圆环铰座的梯形支撑底座

　　该构件属于小型工装与非标设备里常用的铰接承力支座，整体以梯形扩底矩形基座作为落地承载面，底座四周做斜向拔模过渡，既降低铸件成型时的应力集中风险，也让整机放置时的支撑跨度大于上部受力点，抵消轴孔受径向载荷时产生的倾覆力矩。上部同轴布置的贯通圆环轴套是整个零件的核心功能位，内孔用于穿装销轴、短转轴或者铰接螺栓，两侧对称伸出的圆筒端面可作为轴套类配合件的轴向定位面，工作时销轴传递的摆动力、径向拉力会先通过圆环侧壁传导到后方两块斜向加强筋，再顺着筋板分散到整个矩形底座，避免轴孔根部出现应力突变。

　　从现场安装边界来看，底部梯形平台预留了充足的螺栓排布空间，装配时可在平台平面加工沉孔或者通孔，直接将支座锁固在工装台板、设备机架或者流水线侧边工位上，底座外轮廓没有突出的尖角结构，周边留给操作工具的避让空间充足，相邻工位构件不会和支座侧边发生干涉。设计阶段特意将轴套中心高度抬升到支座上部，让铰接件摆动时的回转轨迹完全落在底座上方，连杆、摆臂在绕销轴转动过程中不会磕碰基座顶面；两侧斜筋从圆筒外壁一直延伸到底座边角，把轴套、立板、底部平台连为封闭承力箱体，相比单薄的直板支撑，抗侧向弯折的能力提升明显。

　　这类支座常见于小型夹具的翻转定位机构、手动工装的摆臂铰接点、轻型输送线的挡料摆杆安装位，也可作为教学实训里测绘、建模、装配练习的典型组合体零件。建模时先拉伸出底部梯形基座，再叠加两侧立板与斜向加强筋，最后在顶部同轴生成带通孔的圆环凸台，各交接位置做自然的实体合并，无需额外拆分装配，零件一体铸造成型后仅需对轴套内孔、底座安装面做精加工即可投入使用，结构紧凑，受力路径清晰，能在有限安装空间里同时满足铰接回转与稳固支撑的使用需求。
