四缸液压打包压缩设备结构设计

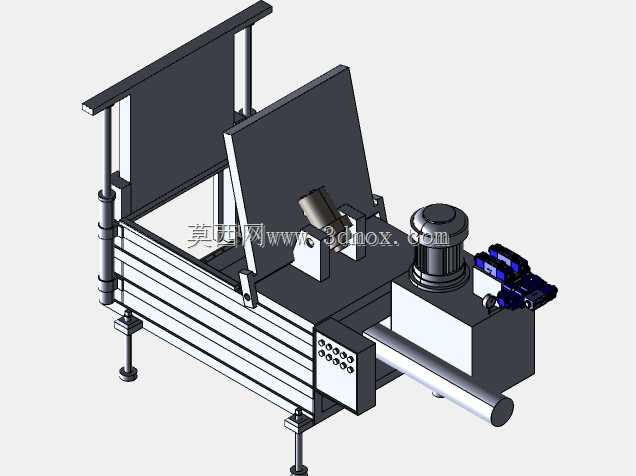

　　这套液压打包压缩设备的三维结构围绕松散物料减容处理场景搭建，整机采用四只液压缸协同动作的布局思路，区别于单缸直压式打包设备的受力模式，在废纸、塑料薄膜、轻薄金属边角料、纺织废料等回收打包工位中，能够通过多缸分区域施压避免料包内部压实密度不均的问题。现场布置时需要预留主机本体的长宽安装边界，同时在油缸伸出方向预留足够的维护与出料空间，液压站可根据车间管线布局就近安置在主机侧方或后置区域，避免高压油管过长带来的压力损失。

　　从功能实现逻辑来看，四只油缸分别承担预压、主压实、侧方锁紧以及出料推包的动作分工：料仓填入松散物料后，顶部预压缸先快速下行完成初压，将蓬松物料压至料仓中下部，随后主压实缸输出额定压力完成核心压缩，侧方油缸在压合过程中对料包侧向约束，减少物料向侧边缝隙挤出的情况，压缩到位保压后，锁止缸退开，推包缸将成型料块送出仓体，整套动作流程可配合电气逻辑实现半自动循环，操作人员仅需完成填料和捆扎工序。

　　结构设计阶段重点考量了机架的受力刚性，多缸施压时横梁与立柱承受交变压载，建模时对应加厚了压头安装板与机架焊接位的板厚，筋板布局沿油缸作用力方向排布，避免长期满载作业出现机架开焊或压头倾斜的问题。压头工作面做了平整化处理，和料仓内壁保留合理配合间隙，既不会刮蹭仓壁，也能防止细碎物料窜入压头上方。料仓尺寸匹配常规废料包的捆扎规格，压缩后的料块密度稳定，方便后续仓储堆叠与货运装载，大幅降低松散废料的储运空间占用。设备的油缸安装座均采用法兰铰接形式，可抵消小幅动作同轴度误差，延长密封件使用寿命，管路接口位置预留了操作空间，便于后期更换油管与检修液压阀件。
