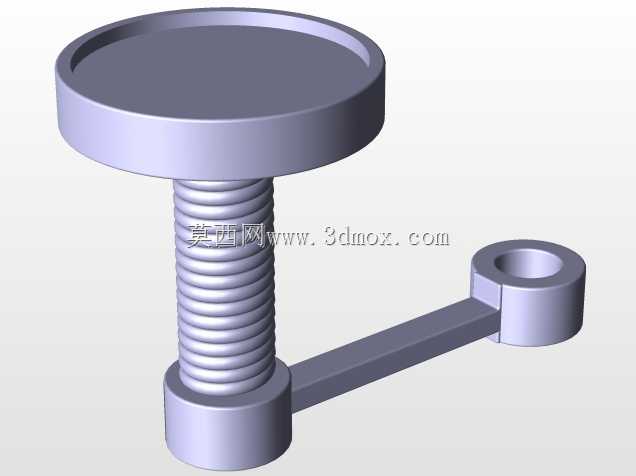

这套瓶托支撑结构主要服务于玻璃瓶旋盖、压盖类封瓶工位,在灌装后进入封口段时承担瓶体定位与高度承接作用。实际产线里,瓶底不能直接落在固定平板上,因为不同瓶高、盖型和压头行程都会改变封口接触位置;若托瓶高度偏差过大,轻则瓶盖压合不到位、密封力矩不足,重则瓶身受轴向挤压出现裂纹或爆瓶。该结构把承托圆盘、螺纹立柱、底部锁紧座和侧向连接臂整合在一起,核心思路是用螺纹副实现高度微调,再通过侧臂与设备机架或工位转轴形成固定边界。
从受力路径看,瓶子封口时的轴向力先由顶部圆盘承受,再沿中心螺纹立柱向下传递至下部支座。圆盘边缘设置凸起围边,可限制瓶底在输送停顿或旋盖摩擦时发生滑移,避免瓶心偏离压盖轴线。立柱采用连续外螺纹,调节时旋转承托部分即可改变顶面高度,螺距决定每圈升降量,适合在换型时按瓶样快速标定。底部圆柱支座与螺纹段同轴布置,既承担导向,又能在锁紧后减少悬臂晃动。侧向连接臂末端做成带孔铰座,孔位用于穿入销轴或紧固件,使瓶架能够挂接到封瓶机的工位支架上;这种连接方式比整块焊接底座更便于拆装,也能在多工位转盘设备中保持统一安装基准。
设计时需要重点控制三个边界:一是承托圆盘直径与瓶底接触面积,过小会压伤瓶底或造成不稳,过大则可能与输送护板、星轮拨齿干涉;二是螺纹有效行程,应覆盖常用瓶高范围,并在最高、最低位置保留足够啮合圈数,防止仅靠少数牙承受封口载荷;三是侧臂孔中心到立柱轴线的水平距离,该尺寸直接决定瓶体相对封盖头的同轴度,装配后需与压盖头中心复核。连接臂截面不宜过薄,因为旋盖过程中除垂直压力外还会有少量扭转反力,臂部刚度过低会让托瓶中心产生角偏。
在建模处理上,圆盘、支座和铰座可按回转体特征建立,螺纹段需准确表达大径、小径和螺距关系,用于干涉检查时不能只画光杆替代,否则高度调节余量与锁紧螺母配合关系容易被忽略。侧臂与圆柱座交接处应保留圆滑过渡,以降低应力集中;铰座孔端面要给出足够的贴合面,保证销轴锁紧后不发生侧摆。现场调试通常先松开侧臂固定件,粗调瓶托中心,再旋转螺纹立柱设定瓶口与封盖头的接触间隙,最后锁紧并做空瓶、实瓶两轮试封。该结构虽不复杂,却直接影响封盖合格率,属于包装设备中典型的高度可调支撑工装。
