纸箱自动折盒封胶带一体化设备结构

　　在电商仓储、快消品生产、食品医药包装的后端产线里，纸箱成型环节长期存在人工折盒效率低、折边精度差、封箱胶带对位偏移的痛点，这套自动折盒封胶带结构正是针对该场景开发的专用执行机构，可直接集成到现有包装产线的前段工位，替代3-4名人工完成纸箱的撑开、折边、胶带初封工序，适配常规瓦楞纸箱的连续化生产节拍。从结构布局来看，该机构采用侧装式机架作为承载主体，整体安装边界控制在产线侧边预留的1200mm宽度、800mm进深范围内，不需要对原有输送线做大规模改造，机架采用4040标准铝型材拼接，兼顾结构刚性与后期改型的便利性，所有运动部件的安装基准面都做了铣平处理，保证长期运行下的位置精度不发生偏移。

　　核心执行部分分为折边工位与胶带封贴工位两个模块，折边工位采用多组可调式拨杆与压条组合，针对纸箱的上下盖折边顺序做了动作时序匹配：当输送线将撑开的待加工纸箱送入工位后，侧边定位气缸先动作将纸箱推至基准位，随后短边折杆先抬起完成纸箱短舌的折入，长边压条再随动下压完成长边盖的压合，整个折边动作的行程都做了可调设计，可通过调整拨杆的安装位置适配不同长宽高尺寸的纸箱，调整范围覆盖常规电商发货用的1号到12号邮政纸箱，不需要更换定制夹具。胶带封贴工位集成在折边工位的出料侧，采用滚压式贴带结构，胶带卷的安装轴做了快拆设计，更换胶带时不需要额外工具，贴带滚轮采用软质聚氨酯材质，压合时可贴合纸箱表面的微小起伏，避免胶带出现褶皱、气泡问题，

　　切刀采用锯齿形薄刀片，切断胶带的同时会在胶带尾部做出压痕，方便后续人工开箱时撕扯。设计过程中重点考虑了产线的容错性，在纸箱进料位置加装了到位检测挡片，只有当纸箱完全到位后才会触发后续动作，避免空行程或者折边机构卡滞；所有运动副都采用自润滑铜套配合光轴，日常维护只需要定期清理表面的纸尘即可，不需要频繁加注润滑油，适配包装车间多粉尘的工况环境。机构的动力源全部采用标准气缸驱动，不需要复杂的伺服控制系统，直接接入工厂现有0.6-0.8MPa的压缩空气管路即可运行，电磁阀组集中安装在机架侧面的防护盒内，接线与气路走线都沿铝型材槽内布置，避免外露的管线被纸箱剐蹭损坏。从实际运行逻辑来看，

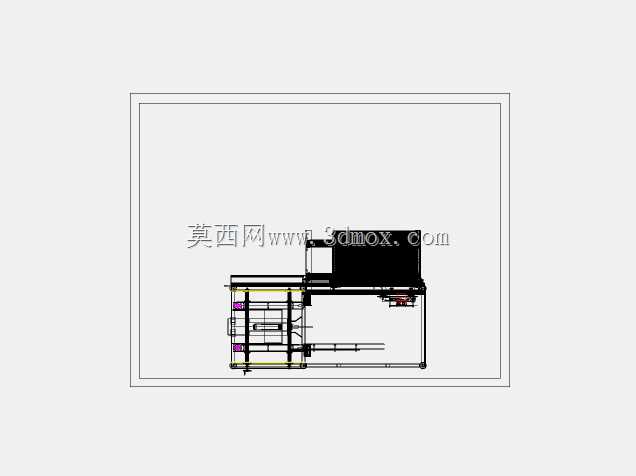

　　该结构的动作节拍可匹配输送线15-20箱/分钟的运行速度，折边后的纸箱盖错位量控制在1mm以内，胶带贴附位置偏差不超过2mm，完全满足后端自动称重、扫码、分拣工位的来料精度要求。针对不同行业的特殊需求，该结构还预留了扩展安装位，可在折边工位加装喷胶模块替代胶带封合，也可在进料端加装纸箱自动撑开机构，实现从纸板到成型封箱的全流程自动化，不需要对主体结构做大规模改动。在三维建模过程中，所有零件都按实际加工公差做了配合间隙预留，运动部件的行程都做了干涉检查，模拟运行过程中不存在零件剐蹭、行程不足的问题，可直接导出工程图用于零件加工与装配，也可导入产线仿真软件中做整线节拍验证。
