卧式管壳式换热机组结构三维造型

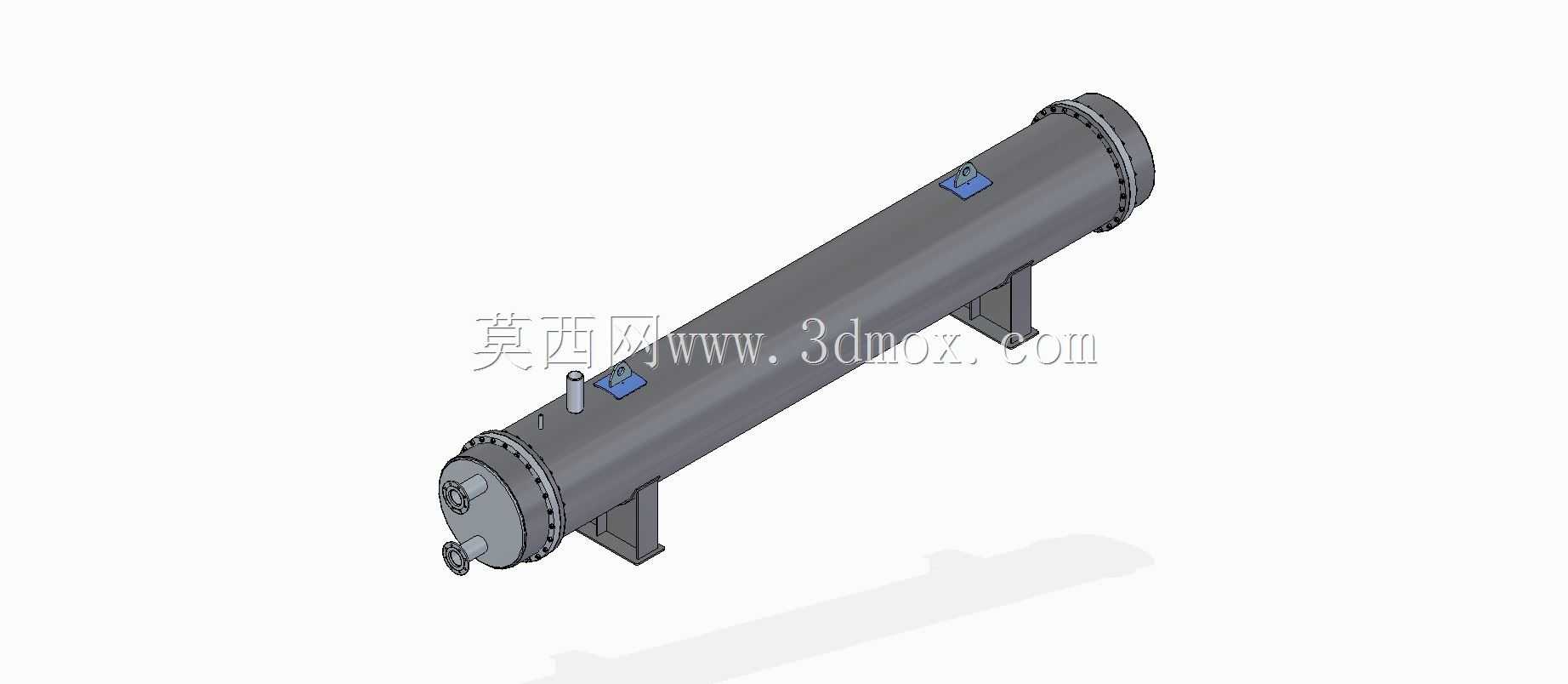

　　该套三维造型还原的是工业现场常用的卧式管壳式换热设备，整体采用长圆筒承压壳体搭配两端法兰管板的经典布局，壳体下方设置两组鞍式支撑脚，可直接落位在混凝土设备基础或钢制操作平台上。建模时完整梳理了壳程与管程的边界关系：筒体内腔布置多根平行换热管束，两端通过管板完成密封与固定，端盖侧法兰采用周向均布螺栓锁紧，既保证承压工况下的密封可靠性，也为后期抽芯检修、管束清洗预留拆装空间。

　　从现场布置角度看，这类设备常布置在化工车间、暖通动力站、循环水冷却工段以及液压油冷却回路中，用来实现两种介质之间的热量传递：一种介质走管程，从端部接口进出并流经管束内部；另一种介质走壳程，通过筒体侧面的接管进入壳体，在管束外壁与折流构件之间反复绕流，充分延长换热接触路径。筒体上部设置的小型接口可兼顾排气、测温或安全阀安装需求，下部接口则用于排污、放空或介质进出，接口方位在建模阶段就按照管路排布逻辑做了区分，避免后续配管时出现操作空间冲突。

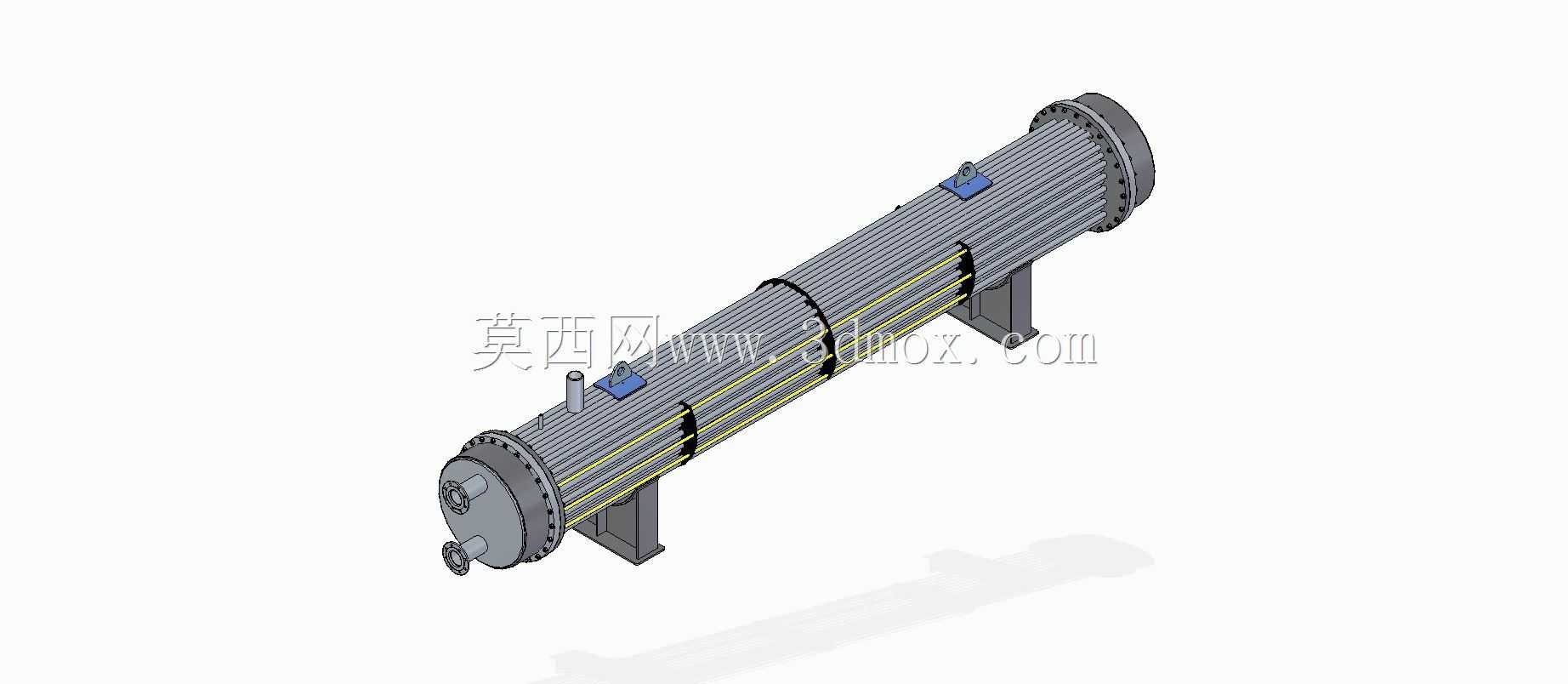

　　结构设计上，长筒体外部布置多道环形抱箍与定位构件，用来约束管束与壳体之间的相对位置，降低设备运行时因流体脉动、热胀冷缩带来的局部应力。鞍式支座的底板预留安装孔位，支座高度兼顾底部接管的操作净距，设备就位后无需额外搭建高位支架即可对接前后管线。两端法兰的厚度、螺栓分布圆以及接管伸出长度均按照常规压力容器装配关系搭建，端盖与管板之间的密封面、侧向管口的连接法兰都做了独立实体表达，能够直观呈现装配层级。

　　对于三维设计人员而言，该模型可直接用于设备布置校核：先按筒体总长、最大外径以及支座跨距确认安装区域的占地边界，再核对端部抽芯方向所需的检修距离，避免设备靠墙或靠近桥架布置后无法抽出管束；同时可结合管口方位判断管道走向、阀门操作位以及仪表安装空间，在方案阶段就排除碰撞隐患。整套造型把壳体、管束、法兰、支座、接管、紧固元件分层表达，既能用于换热设备的结构演示，也能作为选型布局、管线综合和检修空间规划的参考参照。
