农用平板拖挂转运车架结构设计

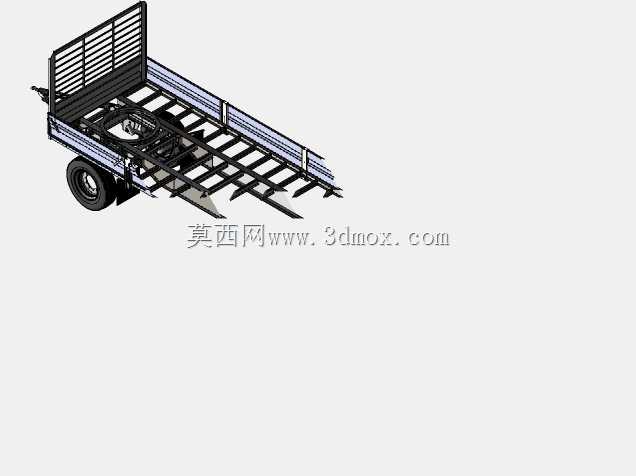

　　这套拖挂转运结构主要面向农林场地、园区短途散料转运、小型机具转场以及厂区内非道路重载搬运场景，适配牵引动力端完成低速拖行作业，整体采用开放式栏板平板布局，没有设置封闭货厢，既可以整托装载成捆物料、周转箱、小型农机具，也可通过栏板限位堆放散件、管材与长尺寸货物。从结构布置来看，承载主体以纵向主梁作为核心传力路径，多根横向承载梁按间距排布铺成载货平面，边框采用型钢弯折成型，前侧设置加高格栅栏板，侧向配置分段可拆卸护栏，既能够阻挡货物在起步、制动过程中向前滑移撞击牵引连接部位，也可根据装载物外形高度调整侧向约束范围，装卸超长物料时还可拆除侧栏拓展载货宽度边界。行走部分采用单轴轮组布置，轮胎选用大花纹农用越野胎，轮辋通过轮毂轴承与车轴连接，

　　板簧悬架坐落在车架下部的支撑座上，牵引端设置铰接拖挂连接结构，转向动作随牵引头偏转完成，适配非铺装田间土路、砂石场地的颠簸工况，悬架的压缩行程可以过滤路面细碎冲击，避免刚性车架直接承受交变载荷出现焊缝开裂。建模过程中优先梳理载荷传递路径：牵引点的水平拉力通过前端牵引梁分散到两根纵梁，载货区域的垂直载荷经横梁传递给纵梁，再向下传导至板簧座、车轴与轮胎，各型钢交接位置均预留焊接贴合面，栏板与车架底座采用铰链与插销组合的连接方式，日常维护时可快速翻转或拆除栏板，方便叉车从侧面装卸托盘。车架载货平面保持低台面设计，降低整车重心，拖行转弯时侧倾风险更小；前后悬尺寸经过匹配，牵引销位置与轮轴的距离兼顾转弯内轮差与倒车操控性，

　　避免拖挂行进中出现折叠甩尾。栏板格栅采用竖杆加横撑的镂空形式，在保证挡料强度的前提下减轻自重，驾驶员从牵引车辆后视镜中也可观察到货台货物的固定状态。整体结构没有复杂的液压或电控部件，全部为机械焊接与栓接组合，制造成本低、野外故障易排查，针对乡村农资转运、牧场草料搬运、工地小型工具转场这类高频短途重载需求，能够在有限外形尺寸下最大化利用平板载货面积，轮距与车架宽度适配常规田间道路通行边界，护栏高度兼顾人员捆绑货物时的操作空间，不会因栏板过高妨碍人工码放作业。
