翅片式风冷换热盘管结构设计

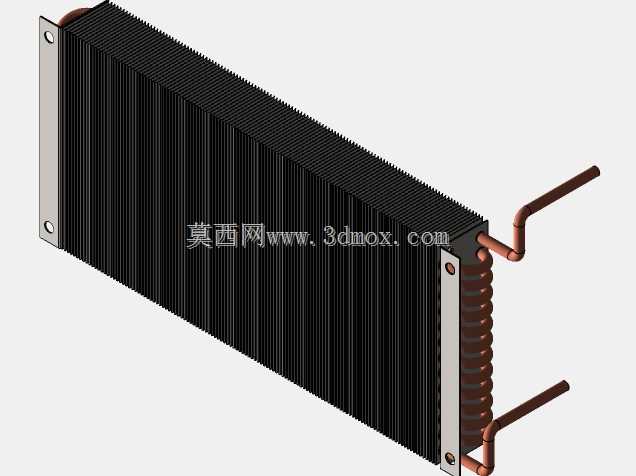

　　该换热芯体属于强制对流风冷换热单元，整体采用平直翅片叠片加蛇形换热管的紧凑式布局，在暖通制冷、小型恒温机组、通讯机柜温控、工业油冷却以及新风处理段中都有大量同类应用。芯体主体由密集排布的铝质散热翅片构成，翅片沿气流方向形成连续的导流通道，空气横向掠过翅片表面时，可将管内介质携带的热量快速带出；换热管路采用紫铜弯管结构，管路在芯体端部多次折返，形成多流程流道，保证介质在芯体内部有足够的换热行程。

　　从结构设计逻辑来看，这类产品首先要平衡风侧阻力与换热面积两个核心指标。翅片间距如果过小，虽然单位体积换热面积更大，但在积尘工况下风阻会快速上升，风量衰减后实际换热能力反而下降；翅片间距放宽后，通道不易堵塞，更适合车间、户外机柜等粉尘含量偏高的场景。建模过程中需要先确定芯体的有效宽、高、厚三个边界尺寸，厚度方向对应气流穿透深度，深度过浅会导致介质与空气换热不充分，深度过大则会出现芯体背风侧换热温差过小、材料利用率降低的问题。

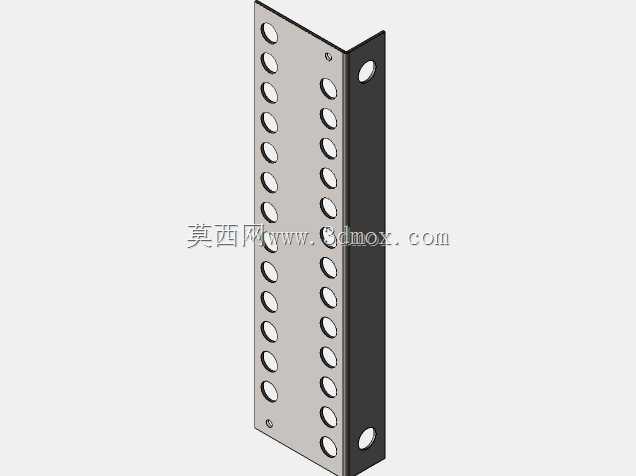

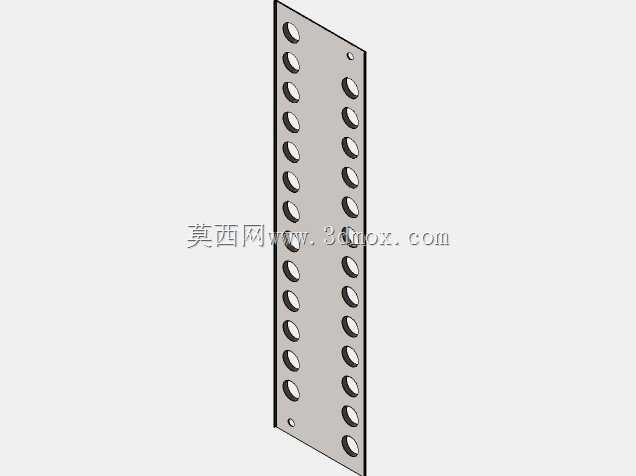

　　芯体两侧设置了金属安装端板，端板上预留装配孔位，可直接固定在机组风道内部或者框架支架上，安装时需要保证翅片平面与来流方向垂直，避免气流偏流造成局部换热失效。伸出芯体外部的两段铜质管路为介质进出接口，弯管段预留了装配补偿余量，能够抵消机组运行时铜管热胀冷缩产生的应力，避免焊口位置长期受交变载荷出现渗漏。接口的伸出长度、弯折角度都需要和外接管路的排布空间匹配，在整机布局阶段就要预留扳手操作空间和保温层包裹空间，不能出现管路与风道钣金、线缆架干涉的情况。

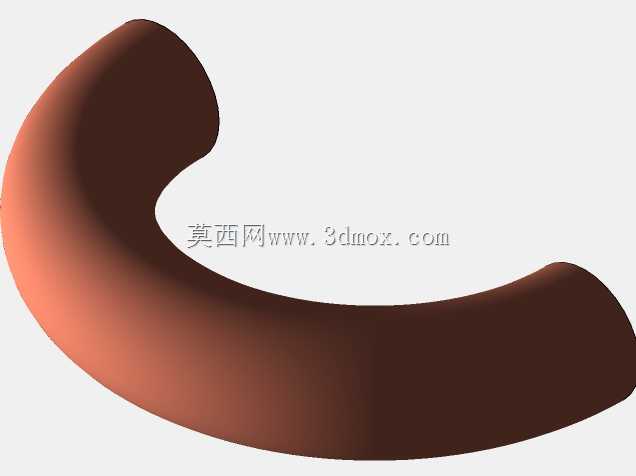

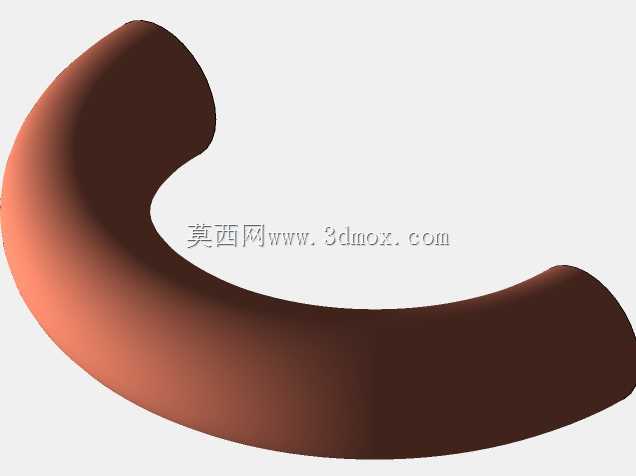

　　管内介质可以是低温冷媒、冷却水或者导热油，对应不同的工况压力与密封要求；铜管与翅片之间为紧密胀接结合，装配后接触热阻被控制在较低水平，热量可以从管内流体快速传递到整片翅片表面。端部的集流弯管依次连通各根直管，流程数设计会根据介质流量调整：流量偏小的时候采用多流程布置，提升管内流速，强化介质侧换热系数；流量偏大时减少流程数，降低管路压降，避免循环泵功耗过高。

　　在整机配套场景中，这类换热芯体通常安装在离心风机或者轴流风机的出风侧，风机提供的风压需要覆盖翅片通道阻力、防尘网阻力以及风道沿程阻力。选型校核时要同时核对三个边界：一是芯体外形尺寸能否装入预设的机组仓体，二是接口方位是否和外接管路走向一致，三是额定风量下的换热量能否满足系统热负荷要求。三维结构建模完整还原了翅片堆叠形态、端板固定孔、蛇形弯管的空间走向，结构工程师可以直接在此基础上对接风道钣金、外接管路以及固定支架的设计，提前排查装配干涉，也能据此核算芯体的维护拆卸空间，保证后期检修时可以整体抽出清理翅片表面积灰，不用拆解周边全部管路。
