撬装式双罐反渗透水处理机组结构

　　这套撬装式反渗透水处理装置主要面向中小型纯水制备场景，常见于食品饮料生产线前置供水、工业循环冷却补水、实验室集中供水、小型商用净水站以及市政管网末端深度处理环节，核心作用是通过加压膜分离手段截留原水中的溶解盐类、胶体微粒、微生物与大分子有机物，产出满足工艺要求的净化水。整机采用方管焊接一体式撬装底座承载，所有管路、罐体、动力元件与控制箱体均集成在同一金属框架内部，底座板面采用花纹防滑钢板铺设，既方便运维人员踩踏检修，也能承接跑冒滴漏的少量积水，框架四角设置可调式支撑脚杯，可在不平整的车间地面完成水平校准，无需额外浇筑混凝土基础，整体安装边界控制在紧凑型撬体范围内，长宽尺寸适配标准货运托盘，转运时可直接通过叉车叉取底座预留槽位，进场后仅需对接原水进水口、浓水排放口与纯水产出管路即可投入运行。

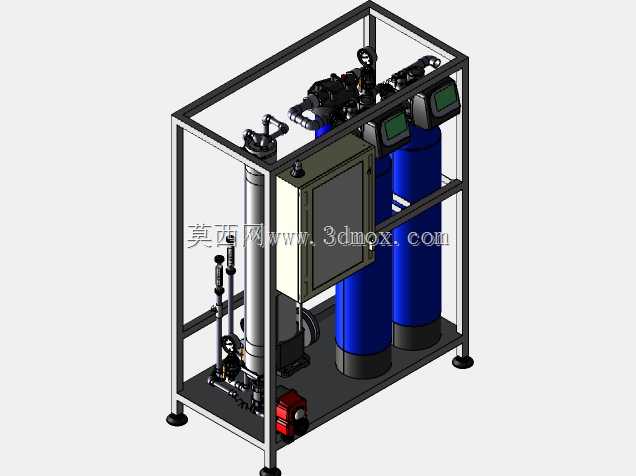

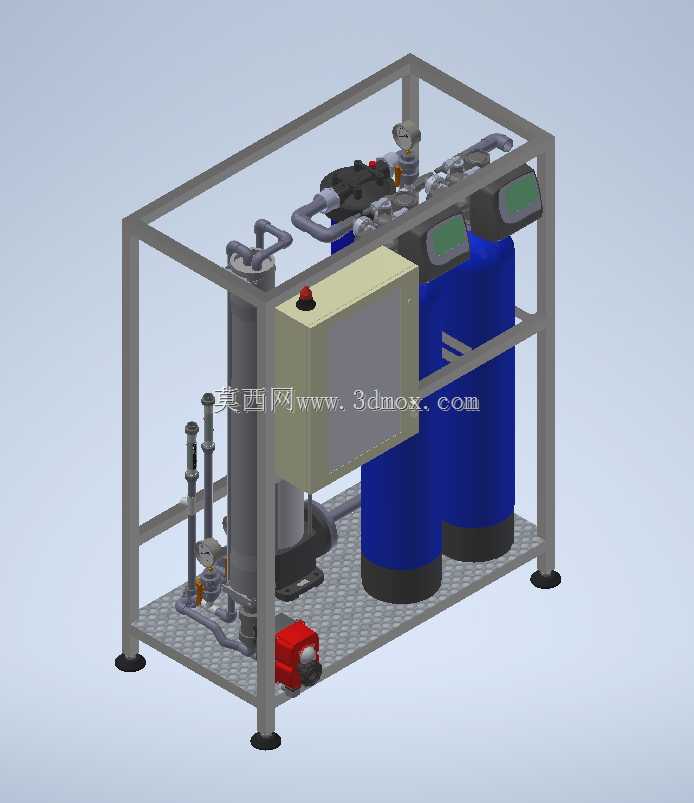

　　从结构布局来看，两台深蓝色立式过滤罐体并列布置在撬体后侧，作为预处理段承载滤料装填，前端依次布置高压泵组、精密过滤筒、管路阀组与电控箱体，管路上方排布压力表、流量调节阀门与在线检测仪表，操作人员站在撬体正面即可完成压力读取、阀门开度调节与运行状态巡检，电控箱采用斜面朝向操作侧布置，按钮与指示灯高度适配站立操作视线，避免运维过程中频繁弯腰或探身。管路走向沿框架横梁与立柱贴附布置，减少悬空管段，高压段采用金属硬管连接并预留活接接头，方便后期拆解更换膜元件与密封件，低压回流与排污管路设置低位排放点，停机时可将机组内部存水完全排空，避免低温环境下管路冻裂。

　　设计过程中优先考虑了膜元件的维护更换空间，罐体顶部预留足够的拆装操作距离，框架横梁避开滤料装填口与膜壳端盖的抽出路径，不需要拆解整体机架即可完成耗材更换。撬体框架同时承担管路承重与外部防护作用，外围可根据现场需求加装护板，阻挡运行过程中水雾外溅，也避免车间内搬运物料碰撞精密仪表。装置的运行逻辑是原水先经过前置预处理罐体去除大颗粒杂质与余氯，再经高压泵增压后送入反渗透膜组件，透过膜的净化水汇集至纯水出口，被截留的浓水沿专用管路排出或回流至前端循环，管路上设置的调压阀可适配不同进水含盐量工况，调整膜组件工作压力，保证产水效率与膜元件使用寿命平衡。整机将分散的水处理单元整合为独立撬块，大幅减少现场安装的配管与接线工作量，也方便整套设备在不同工位之间转场复用。
