粉料除铁磁性阱管道式磁分离装置

　　在锂电正负极材料、食品粉体、医药原料药、精细化工粉料以及非金属矿粉的连续输送线上，铁磁性杂质的混入始终是影响成品纯度与下游设备安全的关键隐患。本装置即针对重力下落或稀相气力输送工况设计的管道式磁性陷阱，安装于料仓出口、振动筛进料口、包装机上方溜管或旋转阀前后段，利用强磁栅格在物料自由下落通道内形成多层高梯度磁场，将粉料中混杂的螺栓碎屑、焊渣、磨耗铁粉、氧化铁皮等铁磁性颗粒牢牢吸附，避免其进入研磨、筛分、计量等精密设备造成卡滞、划伤或成品批次报废。

　　结构上，设备主体采用上下两组圆形法兰接口，上口对接来料溜管，下口对接下游输送设备，法兰外径与螺栓孔位按常规粉体管道标准预留，安装时只需保证垂直段落差并预留侧面抽拉维护空间即可。筒体内部布置多根平行强磁棒组成的磁栅，磁棒间距依据物料粒径与处理量设定，粉料在下落过程中被磁棒反复切割分流，杂质在贴近磁棒表面时被捕获并附着于磁棒背流侧，减少物料直接冲刷造成的脱落。

　　侧面设置快开式抽拉机构，带红色手柄的锁紧卡扣配合不锈钢提手，操作人员松开卡扣后即可将整组磁棒总成沿导轨抽出筒体，套筒式结构在磁棒抽出时脱磁，吸附的铁杂自动落入收集盘，清理完成后推回并锁紧即可恢复运行，整个过程无需拆卸上下游管道，单人即可完成日常维护。筒体两侧折弯护板既对磁栅抽拉行程起到导向防护，也避免车间粉尘直接堆积在锁紧机构上，底部圆形底座可在地面预安装位临时支撑，方便整机吊装对位。

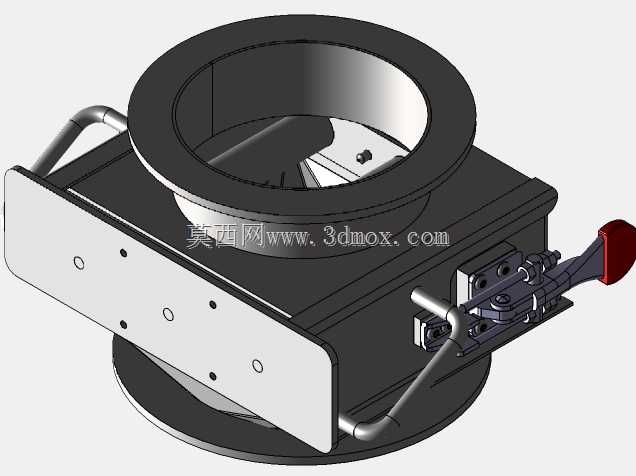

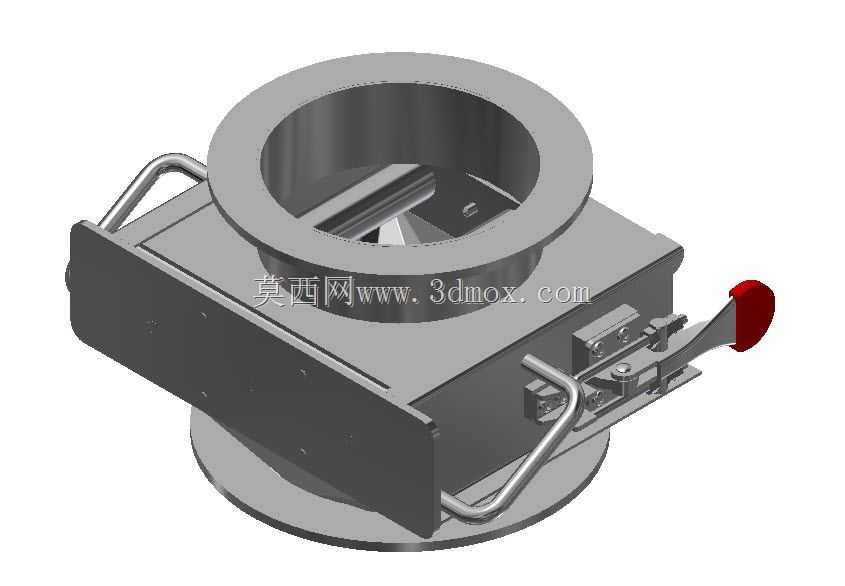

　　建模时重点还原了法兰连接面、磁棒排布角度、抽拉导轨配合间隙、手柄锁紧连杆以及护板折弯细节，筒体壁厚与加强翻边均按粉体承压与耐磨要求设计，进出料口同轴度在装配中严格约束，避免物料偏流导致局部冲蚀。选型阶段需结合物料堆积密度、小时通过量、管道口径与允许安装高度确定磁棒层数与筒身长度，同时在侧面预留不小于磁棒总成长度的抽拉距离，上方留出检修起吊空间，才能保证除铁效率与长期维护便利性的平衡。
